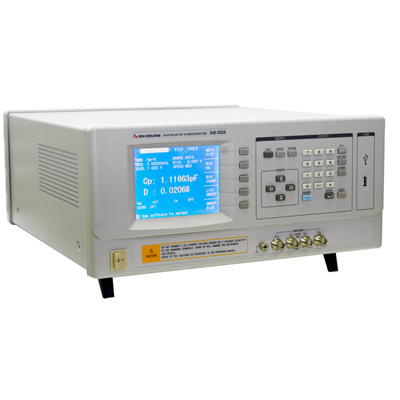

Анализатор компонентов АМ-3028
Госреестр (ГРСИ): не указано
Автоматический анализатор компонентов предназначен для автоматического анализа и измерения индуктивности, электрической емкости, сопротивления, тангенса угла потерь, добротности, комплексного сопротивления, фазового сдвига и других параметров SMD-компонентов при разработке, на производстве, а так же при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.

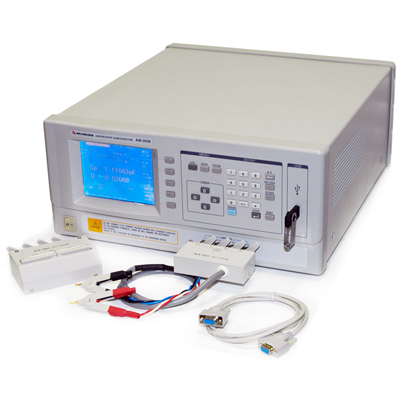

Комплект поставки:
- Анализатор компонентов АМ-3028
- 4-х проводные тестовые зажимы АСА-3005
- 4-х проводные тестовые щупы Кельвина АСА-3012
- Пластина для КЗ-калибровки АСА-3010
- Запасной предохранитель – 2 шт.
- Сетевой шнур
- Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Основные параметры | |
| Измеряемые параметры | |Z|, |Y|, C, L, X, B, R, G, D, Q, q, Rs, Rp (22 пары параметров) |
| Диапазон частот | 20 Гц…1 МГц (шаг 1 мГц) |
| Уровень тест-сигнала | 5 мВ…2,0 В / 50 мкА…20 мА |
| Постоянное смещение | 0 / 1,5 / 2,0 В |
| Входное сопротивление | 30 Ом/100 Ом (переключаемое) |
| Базовая погрешность | 0,05% |
| Измерения | |
| Сопротивление |Z|, R, Rp, Rs, X | 0,01 мОм … 99,9999 МОм |
| Проводимость |Y|, G, B | 0,01 нСм … 99,9999 См |
| Ёмкость С | 0,00001 пФ … 9,99999 Ф |
| Индуктивность L, Lk | 0001 нГн … 99,9999 кГн |
| Тангенс угла потерь D | 0,00001 … 9,99999 |
| Добротность Q | 0,01 … 99999,9 |
| Фазовый угол (град) | -179,999 … +179,999 °С |
| Фазовый угол (рад) | -3,14159…3,14159 |
| Относительные измерения Δ% | -999,999%...999,999% |
| Дополнительные функции | |
| Режимы отображения измерения | абсолютное значение/ относительное/ относительное в % |
| Индикатор уровня тест-сигнала | реальный тестовый ток и напряжение |
| Сортировка (компаратор) | 10 ячеек + 1 доп. |
| Графический анализ (АЧХ) | до 960 точек |
| Табличные измерения | по 10 точкам |
| Качание частоты (свипирование) | по 10 точкам |
| Калибровка | КЗ / открытая / под нагрузкой |
| Общие данные | |
| Скорость измерения | 1,5; 10; 30 изм./с |
| Усреднение | 1-255 |
| Схема измерения | Параллельная / последовательная |
| Память | 20 профилей |
| ЖКИ | Графический; 320х240 точек; 6 разрядов |
| Запуск | непрерывный / ручной / внешний / по шине |
| Интерфейсы | USB-Host, RS-232, GPIB, Handler (опция) |
| Питание | 99 В...121 В / 198 В...242 В (47,5 Гц...63 Гц) |
| Мощность | < > |
| Габаритные размеры | 430 х 185 х 490 мм |
| Масса | Около 15 кг |
