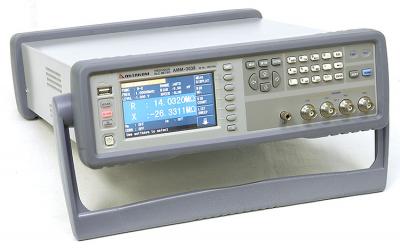

Анализатор компонентов АММ-3038
Госреестр (ГРСИ): не указано
Цифровой RLC -метр .Тестовая частота 20 Гц...300 кГц. Базовая погрешность 0,05%. Скорость измерения 13 изм/сек.. Емкость (C) 0,00001пФ-10Ф, индуктивность (L) 0,00001мкГн-100кГн, сопротивление (Z, R, X, DCR) 0,00001Ом-100МОм, проводимость (Y, G, B) 0,00001мкСм-100См, добротности (Q) 0,00001-99999,9, тангенса угла потерь (D) 0,00001-10, фазовый угол, отклонение%. Посл. и параллельная схема замещения. Автомат. контроль уровня сигнала (V/I). Внутренний источник смещения (0V...±5V / 0mA...±50mA). Возможность подключения внешнего источника смещения (до 120 А). Свипирование по 10 точкам. Выбор внутр.импеданса (AC): 30 Ом, 50 Ом, 100 Ом. Функция проверки трансформаторов. Компаратор. Внутр. память -100 установок. Сохранение на USB. Интерфейсы RS232C, USB, LAN, HANDLER, GPIB (опция), DCI (опция). ЖК-дисплей 4,3 TFT. Габариты 280х88х370мм, масса 5 кг.
Комплект поставки:
- Прибор
- Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026
- Адаптер для прямого подключения компонентов АКТАКОМ АСА-3048 с двумя парами дополнительных сменных контактных пружин
- Калибровочная пластина
- Сетевой кабель
- Предохранитель Т2АL 250 В - 2 шт.
- Руководство по эксплуатации
- Упаковочная тара
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Характеристика | Значение | |
|---|---|---|
| Измеряемые (тестируемые) параметры | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | |
| Базовая точность измерения LCR параметров | 0,05% | |
| Частотные характеристики тестового сигнала |
Тестовая частота | 20 Гц...300 кГц |
| Наилучшее разрешение | 10 мГц Отображение 4 разряда |
|
| Точность установки | 0,01% | |
| AC уровень | Напряжение тестового сигнала | 10 мВ...2 Вскз |
| Наилучшее разрешение | 100 мкВ Отображение 3 разряда |
|
| Точность установки | 10%Uуст + 2 мВ (ALC ON) 6%Uуст + 2 мВ (ALC OFF) |
|
| Ток тестового сигнала | 100 мкА...20 мА | |
| Наилучшее разрешение | 1 мкА Отображение 3 разряда |
|
| Ток тестового сигнала | 10%Iуст + 20 мкА (ALC ON) 6%Iуст + 20 мкА (ALC OFF) |
|
| Источник смещения DC | Напряжение / ток | 0 В ...±5 В / 0 мА ...±50 мА |
| Разрешение | 0,5 мВ / 5 мкА | |
| Точность установки | 1%Uуст + 5 мВ | |
| ISO ON | используется при тестировании индуктивности и трансформаторов |
|
| Выходной импеданс АС | ISO ON | 100 Ом |
| ISO OFF | 30 Ом, 50 Ом, 100 Ом выбираемый | |
| Выходной импеданс DCR | 30 Ом, 50 Ом, 100 Ом выбираемый | |
| Тестируемые параметры трансформаторов | DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс | |
| Время измерения (без учета времени изменения значения на дисплее) | Быстрое: 13 мс Среднее: 67 мс Медленное: 187 мс |
|
| Диапазон измерения LCR параметров | сопротивление |Z|, X, R, DCR | 0,00001 Ом...99,9999 МОм |
| проводимость |Y|, B, G | 0,00001 мкСм..99,9999 См | |
| емкость C | 0,00001 пФ...9,99999 Ф | |
| индуктивность L | 0,00001 мкГн...99,9999 кГн | |
| D | 0,00001...9,99999 | |
| добротность Q | 0,00001...99999,9 | |
| θ (град) | -179,999°...179,999° | |
| θ (рад) | -3,14159...3,14159 | |
| Δ% | -999,999%...999,999% | |
| Базовая точность измерения LCR параметров | 0,05% | |
| Схема замещения | последовательная, параллельная | |
| Выбор диапазона | Ручной, автоматический | |
| Режим запуска | Внутренний, ручной, внешний, по шине | |
| Усреднение | 1...255 | |
| Калибровка | Открытая, закрытая, на нагрузке. Уровень сигнала 0,3 Вскз...1 Вскз |
|
| Математические операции | ΔABC, Δ% | |
| Установка задержки | 0...999, наилучшее разрешение 100 мкс | |
| Компаратор | 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX Счетчик ячеек Выход PASS/FAIL на передней панели LED индикатор |
|
| Список свипирования | 10 точек Параметры: частота, AC напряжение / ток, внутренний / внешний источник смещения |
|
| Внутренняя память | 100 ячеек для файлов установок LCRZ 201 результат измерения |
|
| Внешняя USB память | GIF файлы Файлы установок LCRZ |
|
| Интерфейсы | I/O (ввод / вывод) | HANDLER (сортировщик) на передней панели |
| ПК | USB, RS-232C, GPIB (опция), LAN | |
| Память | USB host на передней панели | |
| Управление источником смещения | Внешний источник смещения управляется через DCI интерфейс. Максимальный ток смещения - 120 А Опция. Устанавливается либо DCI интерфейс либо GPIB |
|
| Дисплей | цветной ЖК 4,3" TFT | |
| Рабочая температура / влажность | 0°С-40°С, ≤90%RH | |
| Питание | 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц | |
| Максимальная потребляемая мощность | 80 ВА | |
| Габаритные размеры | 280 х 88 х 370 мм (без хольстера) 369 х 108 х 408 мм (без хольстера) |
|
| Вес | Около 5 кг | |
