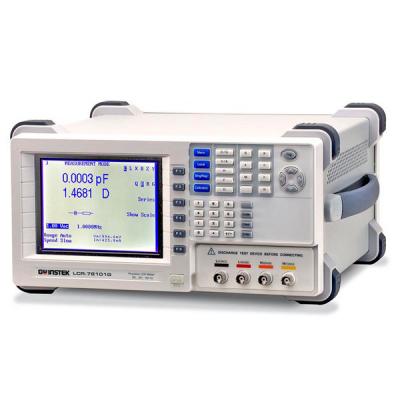

Цифровой измеритель параметров LCR-78110G
Госреестр (ГРСИ): не указано
Измеритель RLC GW Instek LCR-78110G используется для определения значений импеданса на постоянном и переменном токе при частоте исследуемого сигнала до 10 МГц и достоверностью показаний до ±0,1%. Основные сферы применения - контроль качества при производстве и диагностика электронных компонентов, научные исследования.
Особенности измерителя LCR-78110G:
- Измерение комплексного сопротивления на переменном токе (R, Z, X), сопротивления постоянному току (Rdc), проводимости (G, Y, B) ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига
- Диапазон частот: 20 Гц…10 МГц
- Базовая погрешность 0,1 %
- Отображение графика зависимости измеряемых параметров от частоты/ напряжения (режим анализа), автоустановка вертик. шкалы, маркерные измерения (Peak/ Dip)
- Параллельная/последовательная схема измерений
- Режим полярных координат: Z+фаз.сдвиг (ô)/ Y+фаз.сдвиг (ô)
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
- Допусковый тест элементов (Pass/Fail) в режимах: «абсолют. знач./Δ- измерение/ %»,
- Программирование табличных измерений (мультишаговый тест)
- Плавная установка частоты тест-сигнала (ГРУБО/ТОЧНО)
- Большой графический ЖК-дисплей, разрешение 6 разрядов
- Одноуровневый интуитивный пользовательский интерфейс
- Интерфейс КОП/RS-232
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Измеряемые параметры | |
| Сопротивление (R, Z, X) | До 100 МОм с разрешением 0,1 мОм |
| Сопротивление на постоянном токе (Rdc) | До 100 МОм с разрешением 0,01 мОм |
| Проводимость (G, Y, B) | До 1000 См с разрешением 10 нСм |
| Ёмкость (С) | До 1 Ф с разрешением до 0,01 пФ |
| Индуктивность (L) | До 100 кГн с разрешением до 0,1 нГн |
| Добротность (Q) | 0,1 – 10000 |
| Тангенс угла потерь (D) | 0,00001 – 1000 |
| Фазовый сдвиг | -180…180° |
| Базовая погрешность | ±0,1 % (R, Z, X, G, Y, B, L, C) |
| Тест сигнал | |
| Частота тест-сигнала | 20 Гц - 10 МГц |
| Разрядность установки частоты | 5 разрядов |
| Погрешность установки | ±0,005 % |
| Уровень тест-сигнала | ≤3 МГц:10 мВ…2 В (шаг 10 мВ); >3 МГц: 10 мВ…1 В (шаг 10 мВ) 100 мкА…20 мА (в зав. от частоты; режим стабилизации по току) |
| Погрешность уровня | ±2 % |
| Внутренний импеданс источника | 100 Ом |
| Запуск измерений | Автоматический, ручной |
| Память | |
| Функции | Запись/считывание установленных параметров, измерения в мультишаговом режиме (таблица) |
| Объем памяти | 64 программы тестирования |
| Дополнительные функции | |
| Режим графической развертки | Построение графика зависимости измеряемого параметра от переменной (режим ГКЧ) |
| Закон качания | Линейный, логарифмический |
| Тип качания | Однократный, периодический, прямой и обратный ход (Up/Down) |
| Изменяемая переменная | Частота, уровень тест-сигнала (напряжение) |
| Режим "Таблица" | Табличные значения измерений (8 парам. х 30 шагов), редакт. программ (копирование шагов, задержка 0…1000 мс, запись/вызов) |
| Дисплей | |
| Разрешение | 320х240 (ЖКИ, графическая матрица) |
| Режим индикации | Абсолют. значение, Δ-измерение, Δ-измерение в %, усреднение (1…256) |
| Формат индикации | Основной и вспомогательный параметр |
| Скорость измерения | 150 мс/450 мс/600 мс (быстро/средне/медленно) |
| Общие данные | |
| Условия эксплуатации | 0 °С…+40 °С и относительная влажность до 85 % |
| Напряжение питания | 115/230 В (±10 %), 50/60 Гц |
| Габаритные размеры | 330х170х340 мм |
| Масса | 5 кг |
