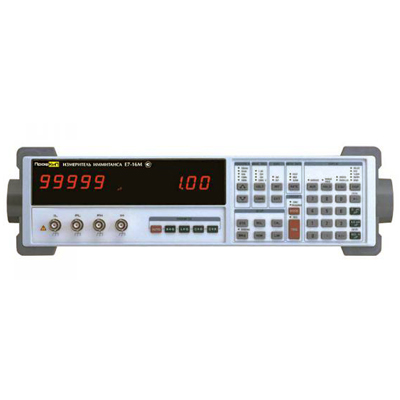

Измеритель иммитанса Е7-16М
Госреестр (ГРСИ): не указано
Измеритель иммитанса предназначен для измерения иммитансов различных электрорадиокомпонентов - резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц.
Схема подключения - последовательная/параллельная, коррекция - мультичастотная, на короткозамкнутом входе и разомкнутом входе.
Особенности и преимущества:
- Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R
- 5 тестовых частот
- Сохранение в памяти до 9 режимов измерения
- Эквивалентная схема - последовательная или параллельная
- Индикация параметров - измеренное значение, отклонение, процент отклонений, количество отклонений
- Скорость измерения 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц
- Напряжение смещения до 40В
- Запуск - непрерывный, ручной или управление по интерфейсу RS-232C, GPIB
- Четырехпроводное подключение - 4 BNC разъема
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Режимы измерения |
AUTO, R+Q, L+Q, C+D, C+R |
|
Базовая погрешность |
0.05 % |
|
Частота тест-сигнала |
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01 % |
|
Напряжение тест-сигнала |
0.10В скз, 0.25В скз, 1В скз ±2 % Плавная регулировка от 0.1 до 1 В с шагом 50 мВ |
|
Диапазоны измерения |
R+Q (R): 0.0001 Ом - 2000 МОм R+Q (Q): 0.00001 - 50 L+Q (L): 0.0001 мкГн - 99999 Гн L+Q (Q): 0.0001 - 50 C+D (C): 0.0001 пФ - 99999 мкФ C+D (D): 0.00001 - 10 C+R (C): 0.0001 пФ - 99999 мкФ C+R (R): 0.00001 кОм - 99999 кОм |
|
Скорость измерения (1 кГц) |
Низкая 2 изм/с Средняя 10 изм/с Высокая 20 изм/с |
|
Усреднение |
2-10 изм |
|
Эквивалентная схема измерений |
Последовательная/параллельная |
|
Отображаемые параметры |
Измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки |
|
Постоянное напряжение смещения |
Внутреннее 2В ±2 % Внешнее 0 +40В, с защитой по току 0.25 А |
|
Переключение диапазона измерения |
Автоматическое /ручное |
|
Запуск измерений |
Непрерывный, ручной (передняя панель), дистанционный (RS-232, GPIB,HANDLER) |
|
Общие характеристики |
|
|
Зажимная оснастка |
4-проводная оснастка Кельвина для деталей с радиальными выводами |
| Защита прибора при проведении измерений |
До 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения |
| Балансировка прибора |
По короткому замыканию R <20 Ом, Z <50 Ом По разрыву цепи: Z >10 кОм |
| Разбраковка |
До 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев |
| Самоконтроль |
Тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.) |
| Сохранение и повторный вызов |
Сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию |
| Интерфейсы |
Установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232,GPIB, HANDLER) |
| Условия эксплуатации | От 0 до 50 °С, относительная влажность до 80 % |
| Питание | 220В, 50 Гц |
| Потребляемая мощность | Не более 20 Вт |
| Габариты | 109х363х386 мм |
| Вес | 5.8 кг |
