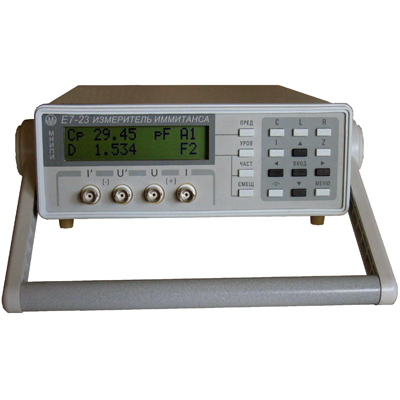

Измеритель иммитанса Е7-23
Госреестр (ГРСИ): не указано
Измеритель иммитанса Е7-23 - прибор среднего класса точности.
Предназначен для измерения параметров иммитанса (сопротивления, проводимости, емкости, индуктивности, добротности, фактора потерь, угла фазового сдвига комплексного сопротивления и тока утечки) электро- и радиокомпонентов на частотах 100 Гц, 1 кГц и 10 кГц.
Отличительные особенности:
- ±0,15%; 100 Гц, 1 кГц, 10 кГц
- 4-х разрядная индикация измеряемых величин
- Автоматический и ручной выбор пределов измерения
- Два уровня измерительного сигнала
- Функция допускового контроля
- Режим усреднения
- Интерфейс RS-232С
- Жесткие условия эксплуатации (5 группа по ГОСТ 22261-94)
Заменяет приборы:
- Е7-15
- Е7-21
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Диапазоны измеряемых величин | |
| Емкость, Ф | 10-14 - 10-1 |
| Индуктивность, Гн | 10-8 - 104 |
| Активное cопротивление, Ом | 10-4 - 108 |
| Реактивное cопротивление, Ом | 10-4 - 108 |
| Модуль комплексного сопротивления ,Ом | 10-4 - 108 |
| Проводимость, См | 10-9 - 10 |
| Добротность, фактор потерь | 10-3 - 103 |
| Угол фазового сдвига комплексного сопротивления | -180° - +179,9° |
| Ток утечки, А | 10-7 - 10-3 |
| Базовая погрешность | ± 0,15 % |
| Рабочие частоты | 0,1; 1; 10 кГц |
| Погрешность установки частоты | ±0,02 % |
| Время одного измерения | 60, 600 мс, 6 с |
| Уровни измерительного сигнала | (0,04±0,02) B и (1±0,2) В |
| Напряжение смещения на измеряемом объекте | 0 - 63 В |
| Выходное сопротивление источника измерительного сигнала | 100 ± 20 Ом |
| Общие характеристики | |
| Интерфейс | RS-232C |
| Питание | (220±22) В, 50 Гц |
| Потребляемая мощность | 20 В · А |
| Габаритные размеры (HxWxD) | 90х265х317 мм |
| Масса | 3,5 кг |
| Условия эксплуатации:
Рабочая температура Влажность |
-20°С - 50°С, 5 ГОСТ 22261-94 80% при 25 °С |
