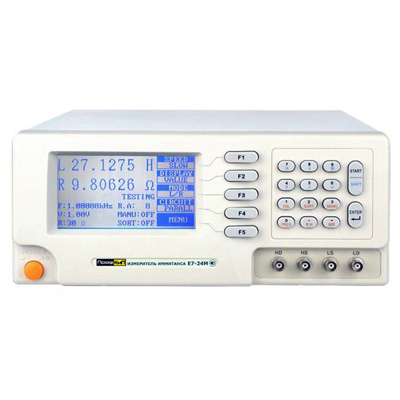

Измеритель иммитанса Е7-24М (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Прецизионный измеритель RLC ПРОФКИП Е7-24М предназначен для измерения иммитанса различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительныхчастотах от 50 Гц до 200 кГц.
Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами. Области применения: производственный входной и выходной контроль радиокомпонентов, лабораторные исследования параметров элементов цепей, полупроводниковых структур, компарирование мер иммитанса.
Особенности и преимущества:
- 10 измеряемых параметров
- Тест-сигнал: 10 кГц … 100кГц
- Последовательная/параллельная схема замещения
- Одновременная индикация двух результатов измерения
- ЖК-дисплей с подсветкой (240х128)
- Измерение в абсолютных и относительных единицах, ∆-измерения
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Интерфейс: RS-232, HANDLER, GPIB (опционально)
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Измеряемые параметры | L, C, R, |Z|, D, Q, X, B, G, θ |
| Точность | 0.05% |
| Частота тест-сигнала | 50 Гц … 200 кГц с 12000 точек |
| Уровень тест-сигнала | 0.01 В скз … 2.00 В скз |
| Разрешение по уровню | 0.01 В |
| Выходной импеданс | 30 Ом или 100 Ом |
| Диапазон измерения | |Z|, R, X: 0.00001 Ом … 99.9999 МОм C: 0.00001 пФ … 999.999 мФ L: 0.00001 мкГн … 9.99999 кГн G, B: 0.0001 мкс … 999.999 с D: 0.00001 … 9.99999 Q: 0.00001 … 99999.9 Θ(DEG): -179.999° … 179.999° Θ(RAD): -3.14159 … 3.14159 Δ%: -999.999% … 999.999% |
| Скорость измерения | медленно (slow): 650 мс умеренно (medium): 90 мс быстро (fast): 32 мс |
| Схема измерений | параллельная/последовательная |
| Запуск измерений | автоматический/ручной |
| Режим запуска | внутренний/внешний, ручной |
| Усреднение скорости | 1 … 255 |
| Функции коррекции | открытые/короткие и корректировки развертки |
| Измерительные терминалы | пять терминалов |
| Режим отображения | непосредственный, ΔABS, Δ%, V/I (V/I монитор), номер контейнера и счетчик контейнера |
| Разрядность дисплея | первичный и вторичный: 6 разрядов |
| Функции компаратора | контейнер 1 … контейнер 9 и выход контейнера, 10 контейнеров |
| Интерфейс | RS-232, HANDLER |
| Питание | 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 320х140х400 мм |
| Вес | 4,5 кг |
