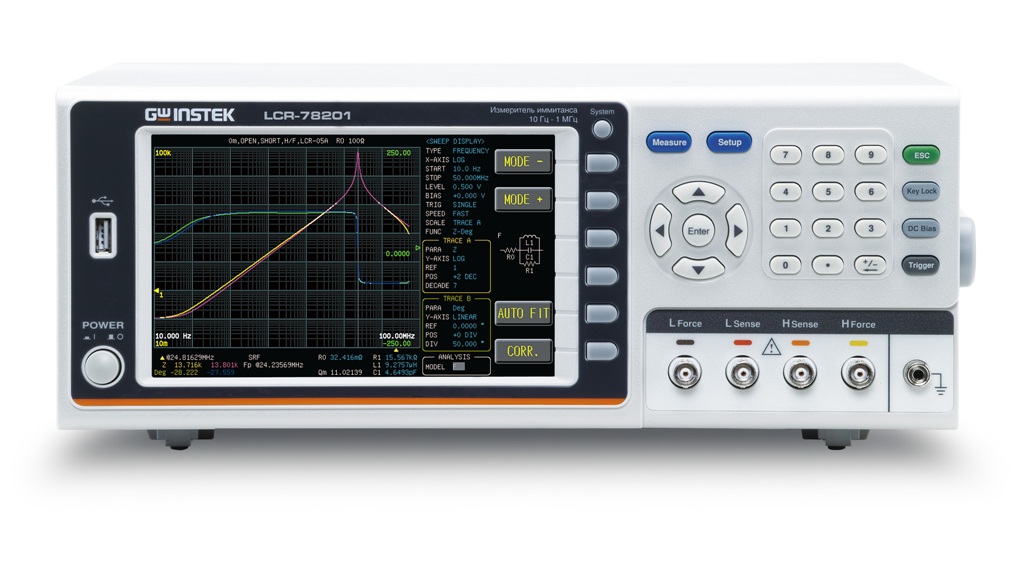

Измеритель иммитанса LCR-78201
Госреестр (ГРСИ): не указано
Особенности измерителя иммитанса LCR-78201:
- Диапазон частот тест-сигнала: 10 Гц…1 МГц
- Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR)
- Базовая погрешность ±0,08 %
- Выбор скорости измерений (5 уровней): Медленная 1/ Медленная 2, Средне, Быстро, Максимально быстро (быстродействие до 2,5 мс)
- Режим анализа: отображение зависимости измеряемых параметров от частоты / напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±)
- Параллельная/ последовательная схема измерений
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
- Допусковый тест компонентов (Pass/Fail) в режимах: «абсолютое значение / D-измерение / %»
- Переключение выходного импеданса - 25 Ом/ 100 Ом
- Источник внутреннего постоянного смещения: ± 12В
- Программирование табличных измерений (тест из 15 шагов)
- Графический режим, качание частоты по 300 точкам
- Параметры для выбора качания (Sweep): частота/ напряжение/ ток
- Большой графический ЖК-дисплей, разрешение 6 разрядов
- Одноуровневый интуитивный пользовательский интерфейс
- Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Измеряемые параметры |
импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc) |
|
Погрешность |
0,08% |
|
Электрическое сопротивление (от) |
10 мОм |
|
Электрическое сопротивление (до) |
100 МОм |
|
Разрешение (R) |
0,01 мОм |
|
Электрическая емкость (от) |
50 фФ |
|
Электрическая емкость (до) |
1Ф |
|
Разрешение (C) |
0,01 пФ |
|
Индуктивность (от) |
10 нГн |
|
Индуктивность (до) |
100 кГн |
|
Разрешение (L) |
0,1 нГн |
|
Частота тест сигнала |
10 Гц - 1 МГц |
|
Диапазон частот |
Не фиксированный |
|
Особенности |
прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей. Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±). Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутр. пост. смещения ± 12 В. Перекл. вых. импеданс - 25 Ом/ 100 Ом. Частота тест-сигнала 10… 100Гц/ 1 кГц/ 10 кГц/ 100 кГц/ 1МГц (разрешение 0,1Гц/ 0,1Гц/ 0,05Гц/ 0,1Гц/ 1Гц/ 10Гц). Внутр. память (запись/ вызов) - 99 профилей настройки (setup)/48 программ тестирования (list). Внешний USB-флэш диск (до 128 ГБ) запись профилей, экранной инф, графиков и отсчетов. Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800x480, диаг. 18 см) – одновременная индикация до 4-х параметров |
|
Интерфейс |
GPIB, LAN, RS-232, USB (2) |
|
Уровень тест сигнала |
АС напряжение от 10 мВ…2 В (≤1 МГц)/ ток от 100 мкА…20 мА (Rвых=100 Ом), 400 мкА…40 мА (Rвых=25 Ом). Уровень тест сигнала(DС) - напряжение – 1Впост./ ток 40 мА макс (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА |
