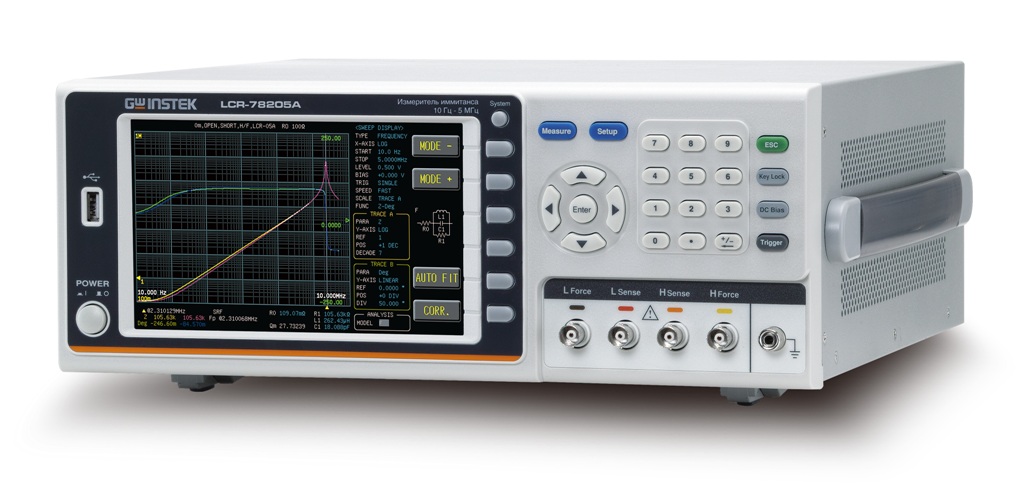

Измеритель иммитанса LCR-78205A
Госреестр (ГРСИ): не указано
Особенности измерителя иммитанса LCR-78205A:
- Диапазон частот тест-сигнала: 10 Гц…5 МГц
- Базовая погрешность ±0,08 %
- Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR)
- Выбор скорости измерений (5 уровней): Медл.1/ Медл.2, Средне, Быстро, Макс. быстро (до 2,5 мс)
- Режим анализа: отображение зависимости измеряемых параметров от частоты/ напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±)
- Выбор 7 типов эквивалентных схем (схемы сочетания компонентов)
- Параллельная / последовательная схема замещения при измерениях
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
- Допусковый тест компонентов (Pass/Fail) в режимах: «абсолютное значение / Δ-измерение / %»
- Выходной импеданс: 25 Ом/ 100 Ом (переключаемый)
- Источник внутреннего постоянного смещения: ± 12В (DCoffset)
- Табличные измерения (профиль теста из 15 шагов)
- Графический режим, качание частоты по 300 точкам
- Параметры для выбора качания (Sweep): частота / напряжение / ток / смещение
- Большой цветной, графический ЖК-дисплей (разрешение 6 разрядов)
- Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host
- Широкий перечень доп. аксессуаров (в т.ч. площадка подачи внешнего напряжения постоянного смещения до ± 200 В)
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
|
Измеряемые параметры |
импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc) | Погрешность |
|
Электрическое сопротивление (от) |
10 мОм |
|
Электрическое сопротивление (до) |
100 МОм |
|
Разрешение (R) |
0,01 мОм |
|
Электрическая емкость (от) |
50 фФ |
|
Электрическая емкость (до) |
1Ф |
|
Разрешение (C) |
0,01 пФ |
|
Индуктивность (от) |
10 нГн |
|
Индуктивность (до) |
100 кГн |
|
Разрешение (L) |
0,1 нГн |
|
Частота тест сигнала |
10 Гц - 5 МГц |
|
Диапазон частот |
Не фиксированный |
|
Особенности |
прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей (17 параметров). Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±). Парал./ последов. схема замещения при измерении. Выбор архитектуры эквивалентной схемы из 7 типов (сочетание компонентов в ИУ). Допусковый тест (Pass/Fail), источник внутр. пост. смещения ± 12В. Перекл. вых. импеданс - 25 Ом/ 100 Ом. Частота тест-сигнала |
|
Интерфейс |
GPIB, LAN, RS-232, USB (2) |
|
Уровень тест сигнала |
Перем. напряжение (АС) 10 мВ…2 В (≤1 МГц), 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Перем. ток (АС) 100 мкА…20 мА (Rвых=100 Ом) / 200 мкА…40 мА (Rвых=25 Ом). Уровень пост. тест-сигнала (DC) до 1 Впост. (40 мА). Разрешение установки 1 мВ/ 10 мкА |
