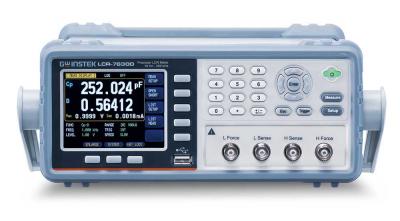

Измеритель импеданса LCR-76300
Госреестр (ГРСИ): не указано
Особенности измерителя импеданса прецизионного LCR-76300:
- Базовая погрешность: ±0,05 %
- 5 моделей с диапазонами частот: 10 Гц…300 кГц (76300), 10 Гц…200 кГц (76200), 10 Гц…100 кГц (76100), 10 Гц…20 кГц (76020), 10 Гц…2 кГц (76002)
- Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (Rdc), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига
- Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстрая/ средняя/ медленная)
- Параллельная/ последовательная схема замещения
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
- Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256)
- Допусковый тест (Pass/Fail) в режимах: «абс. знач./Δ-изм/ %»
- Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»)
- Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО)
- Большой графический ЖК-дисплей, разрешение 6 разрядов
- Удобный одноуровневый пользовательский интерфейс
- Доп. изм. аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box)
- Интерфейс: RS-232 (SCPI), USB host, Handler (сортировщик)
- Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (максимально 1.000 точек)
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Диапазон индикации измерительного параметра
|
Параметр |
Значение |
|
Сопротивление (R, Z, IXI) |
≤100 МОм с максимальным разрешением 0,01 мОм |
|
Сопротивление на постоянном токе (Rdc) |
≤100 МОм с максимальным разрешением 0,01 мОм |
|
Проводимость (G, B, IYI) |
≤1000 См с максимальным разрешением 0,01 нСм |
|
Ёмкость (C) |
≤10 Ф с максимальным разрешением до 0,01 нФ |
|
Индуктивность (L) |
≤10 кГн с максимальным разрешением до 0,01 мГн |
|
Добротность (Q) |
0,00001 - 99999,9 |
|
Тангенс угла потерь (D) |
0,00001 - 9,999991 |
|
Фазовый сдвиг (Z-9d) |
-179,999.179,999° |
|
Фазовый сдвиг (Z-0r) |
-3,14159 ~ 3,14159 |
|
Базовая погрешность |
± 0,05 % - в режиме Медленно/ Средне (Slow / Med) |
|
(R, Z, X, G, Y, B, L, C) |
± 0,1 % - в режиме Быстро (Fast) |
Тест сигнал
|
Параметр |
Значение |
|
Частота тест - сигнала |
10 Гц ...300 кГц ( LCR - 76300), 10 Гц ...200 кГц ( LCR - 76200), 10 Гц ...100 кГц ( LCR - 76100), 10 Гц ...20 кГц ( LCR - 76020), 10 Гц ...2 кГц ( LCR - 76002) |
|
Разрядность уст. частоты |
4 разряда |
|
Погрешнос ть установки |
±0,01 % |
|
Уровень тест - сигнала |
Напряжение 10 мВ - 2 В (±10%), в реж. стабилиз.( CV ) 10 мВ - 2 В (±6%) Ток 100 мкА - 20 мА(±10%), реж. стабилиз.( C С ) 100мкА - 20 мА (±6%) |
|
Погреш . уст. уровня ( U / I ) |
± 6 % ... ±10% в зав. от режима |
|
Вых . импеданс источника |
30 / 50/ 100 Ом ( переключаемый ) |
|
Запуск измерений |
Внутр ( а втоматический ) , ручной , внешний, по шине RS ( INT , MAN , EXT , BUS ) |
Постоянное смещение (DC BIAS)
|
Параметр |
Значение |
|
Внутренний источник |
0В ...±2,5В |
|
Погрешность установки |
±0,5%+ 5 мВ |
|
Внешн ий источник |
± 45 В (потребуется опция соед. площадки LCR - 16 ) |
Дополнительные
|
Параметр |
Значение |
|
Режим «Таблица» |
Табличные значения измерений (10 шагов) , задержка: 0...60 с. |
Функции
|
Параметр |
Значение |
|
Изменяем ый параметр |
Частота, уровень т ест - сигнала (напряжение/ ток) |
|
Графическ ая развертк а (на внеш. ПК) |
Отображение на экране внешне го ПК графика измеряемых параметров с помощью штатного ПО ( кривая из 1 . 000 точек макс. ) |
|
Автовыбор режима |
Режим « Auto LCZ »: Вкл/ выкл |
|
Зв. индикация |
Откл . / В допуске/ Вне допуска (для режима Pass / Fail ) |
Дисплей
|
Параметр |
Значение |
|
Разрядность шкалы |
6 разрядов |
|
Разрешение ЖКИ |
320 х 240 (графическая матрица), диагональ 9 см |
|
Режим индикации |
Абсолют. значение, Δ - измерение, Δ - измерение в %, Режим ус ред нение значения (1 , 2, 4, 8, 16, 32, 64, 128 , 256) |
|
Формат индикации |
Основной/ вспомогательный параметр (16 комбинаций) |
|
Доп. индикация |
Мониторинг 2 - х параметров ( Mon 1/ Mon 2): Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y |
|
Скорость измерени |
40 изм/с, 10 изм/с, 3 изм/с (Fast/ Med/ Slow) |
Общие данные
|
Параметр |
Значение |
|
Условия эксплуатации |
0 ° С...50 ° С и относительная влажность до 85 % |
|
Напряжение питания |
~100 - 240 В (±10 %), 50 - 60 Гц ( P потр.30 Вт) |
|
Габаритные размеры |
265 х 107 х 312 мм |
|
Масса |
3 кг |
