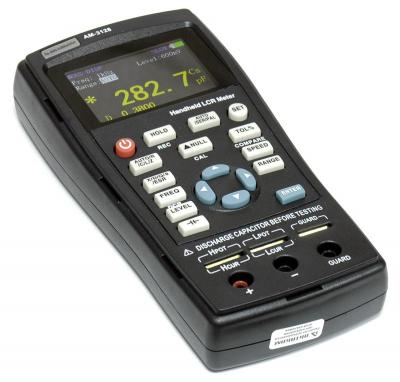

Измеритель RLC АМ-3128 (снят с производства)
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:

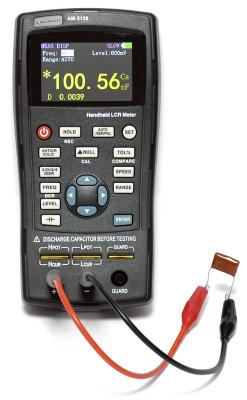

Портативный цифровой измеритель RLC Актаком АМ-3128 применим для тестирования компонентов в ремонтных мастерских и сервисных службах, а также используется в лабороторных исследования.
Области применения цифрового измерителя RLC Актаком АМ-3128:
- выборочный контроль качества на производственной линии
- входной контроль при приёмке партии
- тестирование компонентов в ремонтных мастерских и сервисных службах
- сортировка и отбор компонентов по параметрам
- лабораторные исследования параметров при разработке и тестировании
Основные преимущества цифрового измерителя АМ-3128:
- Измеряемые параметры:
Первичные: R – активное электрическое сопротивление; C – электрическая емкость; L – индуктивность; Z – модуль полного сопротивления.
Вторичные: D – тангенс угла диэлектрических потерь; Q – добротность; Θ – угол фазового сдвига.
- Напряжение испытательного сигнала 0,3 Вскз и 0,6 Вскз
- Тестовые частоты: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 40 кГц, 100 кГц
- Эквивалентная схема: последовательная, параллельная
- Время измерения: 1 раз/сек (SLOW), 2 раза/сек (MEDIUM), 4 раза/сек (FAST)
- Схема измерения: 2-проводная, 4-проводная
- Способ калибровки: открытая, короткозамкнутая
- Настраиваемый компаратор
- Режим относительных измерений
- Фиксация текущего, минимального, максимального и среднего значения

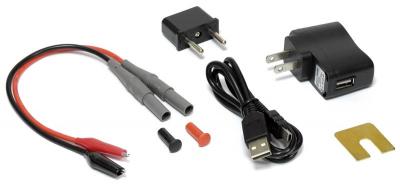

Комплект поставки измерителя RLC АМ-3128:
- Измеритель RLC
- Адаптер питания
- Кабель mini-USB
- Измерительные кабели "банан" - "крокодил" (красный/черный) - 1 комплект
- Калибровочная пластина
- Эксплуатационный документ
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Измерение емкости С и тангенса угла диэлектрических потерь D |
|||||
| Частота испытательного сигнала | Поддиапазон измерений | Отображаемый диапазон | Пределы абсолютной погрешности измерений C | Пределы абсолютной погрешности измерений De* | Эквивалентная схема измерений |
| 100, 120 Гц | 20 мФ | 4,000 мФ...20,000 мФ | ±(0,08Cx + 5 е.м.р) | ±0,0800 | последовательная |
| 4 мФ | 400,0 мкФ...3,9999 мФ | ±(0,02Cx + 3 е.м.р) | ±0,0200 | последовательная | |
| 400 мкФ | 40,00 мкФ...399,99 мкФ | ±(0,006Cx + 2 е.м.р) | ±0,0060 | последовательная | |
| 40 мкФ | 4,000 мкФ...39,999 мкФ | ±(0,004Cx + 2 е.м.р) | ±0,0040 | последовательная | |
| 4 мкФ | 400,0 нФ...3,9999 мкФ | ±(0,004Cx + 2 е.м.р) | ±0,0040 | последовательная или параллельная | |
| 400 нФ | 40,00 нФ...399,99 нФ | ±(0,004Cx + 2 е.м.р) | ±0,0040 | параллельная | |
| 40 нФ | 4,000 нФ...39,999 нФ | ±(0,005Cx + 3 е.м.р) | ±0,0050 | параллельная | |
| 4 нФ | 0 пФ...3,999 нФ | ±(0,015Cx + 5 е.м.р) | - | параллельная | |
| 1 кГц | 1000 мкФ | 400,0 мкФ...999,9 мкФ | ±(0,03Cx + 5 е.м.р) | ±0,0300 | последовательная |
| 400 мкФ | 40,00 мкФ...399,99 мкФ | ±(0,015Cx + 3 е.м.р) | ±0,0150 | последовательная | |
| 40 мкФ | 4,000 мкФ...39,999 мкФ | ±(0,006Cx + 2 е.м.р) | ±0,0060 | последовательная | |
| 4 мкФ | 400,0 нФ...3,9999 мкФ | ±(0,004Cx + 2 е.м.р) | ±0,0040 | последовательная или параллельная | |
| 400 нФ | 40,00 нФ...399,99 нФ | ±(0,004Cx + 2 е.м.р) | ±0,0040 | параллельная | |
| 40 нФ | 4,000 нФ...39,999 нФ | ±(0,006Cx + 3 е.м.р) | ±0,0060 | параллельная | |
| 4 нФ | 400,0 пФ...3,9999 нФ | ±(0,006Cx + 3 е.м.р) | ±0,0060 | параллельная | |
| 400 пФ | 0,0 пФ...399,9 пФ | ±(0,03Cx + 5 е.м.р) | - | параллельная | |
| 10 кГц | 100 мкФ | 40,00 мкФ...100,00 мкФ | ±(0,04Cx + 5 е.м.р) | ±0,0400 | последовательная |
| 40 мкФ | 4,000 мкФ...39,999 мкФ | ±(0,02Cx + 3 е.м.р) | ±0,0200 | последовательная | |
| 4 мкФ | 400,0 нФ...3,9999 мкФ | ±(0,006Cx + 2 е.м.р) | ±0,0060 | последовательная | |
| 400 нФ | 40,00 нФ...399,99 нФ | ±(0,004Cx + 2 е.м.р) | ±0,0040 | последовательная | |
| 40 нФ | 4,000 нФ...39,999 нФ | ±(0,004Cx + 2 е.м.р) | ±0,0040 | последовательная или параллельная | |
| 4 нФ | 400,0 пФ...3,9999 нФ | ±(0,004Cx + 2 е.м.р) | ±0,0040 | параллельная | |
| 400 пФ | 40,00 пФ...399,99 пФ | ±(0,006Cx + 3 е.м.р) | ±0,0060 | параллельная | |
| 40 пФ | 0,00 пФ...39,99 пФ | ±(0,025Cx + 5 е.м.р) | - | параллельная | |
| 40 кГц | 100 мкФ | 40,00 мкФ...100,00 мкФ | ±(0,06Cx + 5 е.м.р) | ±0,0600 | последовательная |
| 40 мкФ | 4,000 мкФ...39,999 мкФ | ±(0,04Cx + 3 е.м.р) | ±0,0400 | последовательная | |
| 4 мкФ | 400,0 нФ...3,9999 мкФ | ±(0,01Cx + 2 е.м.р) | ±0,0100 | последовательная | |
| 400 нФ | 40,00 нФ...399,99 нФ | ±(0,006Cx + 2 е.м.р) | ±0,0060 | последовательная | |
| 40 нФ | 4,000 нФ...39,999 нФ | ±(0,006Cx + 2 е.м.р) | ±0,0060 | последовательная или параллельная | |
| 4 нФ | 400,0 пФ...3,9999 нФ | ±(0,006Cx + 2 е.м.р) | ±0,0060 | параллельная | |
| 400 пФ | 40,00 пФ...399,99 пФ | ±(0,01Cx + 3 е.м.р) | ±0,0100 | параллельная | |
| 40 пФ | 0,000 пФ...39,999 пФ | ±(0,03Cx + 5 е.м.р) | - | параллельная | |
| 100 кГц | 10 мкФ | 4,000 мкФ...10,000 мкФ | ±(0,08Cx + 20 е.м.р) | ±0,0800 | последовательная |
| 4 мкФ | 400,0 нФ...3,9999 мкФ | ±(0,05Cx + 10 е.м.р) | ±0,050 | последовательная | |
| 400 нФ | 40,00 нФ...399,99 нФ | ±(0,015Cx + 5 е.м.р) | ±0,0150 | последовательная | |
| 40 нФ | 4,000 нФ...39,999 нФ | ±(0,01Cx + 2 е.м.р) | ±0,0100 | последовательная | |
| 4 нФ | 400,0 пФ...3,999 нФ | ±(0,01Cx + 2 е.м.р) | ±0,0100 | последовательная или параллельная | |
| 400 пФ | 40,00 пФ...399,99 пФ | ±(0,015Cx + 2 е.м.р) | ±0,0150 | параллельная | |
| 40 пФ | 4,000 пФ...39,999 пФ | ±(0,02Cx + 5 е.м.р) | ±0,0200 | параллельная | |
| 4 пФ | 0,000 пФ...3,999 пФ | ±(0,05Cx + 10 е.м.р) | - | параллельная | |
| – погрешность измерений тангенса угла диэлектрических потерь (De) нормируется для D < 0,5. Cx – измеренное значение емкости | |||||
| Измерение индуктивности L и добротности Q | |||||
| Частота испытательного сигнала | Поддиапазон измерений | Отображаемый диапазон | Пределы абсолютной погрешности измерений L | Пределы абсолютной погрешности измерений Q* | Эквивалентная схема измерений |
| 100 Гц, 120 Гц | 1000 Гн | 400,0 Гн...999,9 Гн | ±(0,02Lx + 3 е.м.р) | ±0,0200 | параллельная |
| 400 Гн | 40,000 Гн...399,99 Гн | ±(0,006Lx + 2 е.м.р) | ±0,0060 | параллельная | |
| 40 Гн | 4,000 Гн...39,999 Гн | ±(0,004Lx + 2 е.м.р) | ±0,0040 | параллельная | |
| 4 Гн | 400,0 мГн...3,9999 Гн | ±(0,004Lx + 2 е.м.р) | ±0,0040 | последовательная или параллельная | |
| 400 мГн | 40,00 мГн...399,99 мГн | ±(0,004Lx + 2 е.м.р) | ±0,0040 | последовательная | |
| 40 мГн | 4,000 мГн...39,999 мГн | ±(0,006Lx + 3 е.м.р) | ±0,0060 | последовательная | |
| 4 мГн | 0 мкГн...3,999 мГн | ±(0,03Lx + 5 е.м.р) | - | последовательная | |
| 1 кГц | 100 Гн | 40,00 Гн...100,00 Гн | ±(0,02Lx + 3 е.м.р) | ±0,0200 | параллельная |
| 40 Гн | 4,000 Гн...39,999 Гн | ±(0,006Lx + 2 е.м.р) | ±0,0060 | параллельная | |
| 4 Гн | 400,0 мГн...3,9999 Гн | ±(0,004Lx + 2 е.м.р) | ±0,0040 | параллельная | |
| 400 мГн | 40,00 мГн...399,99 мГн | ±(0,004Lx + 2 е.м.р) | ±0,0040 | последовательная или параллельная | |
| 40 мГн | 4,000 мГн...39,999 мГн | ±(0,004Lx + 2 е.м.р) | ±0,0040 | последовательная | |
| 4 мГн | 400,0 мкГн...3,9999 мГн | ±(0,01Lx + 3 е.м.р) | ±0,0100 | последовательная | |
| 400 мкГн | 0,0 мкГн...399,9 мкГн | ±(0,03Lx + 5 е.м.р) | - | последовательная | |
| 10 кГц | 1 Гн | 400,0 мГн...999,9 мГн | ±(0,015Lx + 3 е.м.р) | ±0,0150 | параллельная |
| 400 мГн | 40,00 мГн...399,99 мГн | ±(0,004Lx + 2 е.м.р) | ±0,0040 | параллельная | |
| 40 мГн | 4,000 мГн...39,999 мГн | ±(0,004Lx + 2 е.м.р) | ±0,0040 | последовательная или параллельная | |
| 4 мГн | 400,0 мкГн...3,9999 мГн | ±(0,004Lx + 2 е.м.р) | ±0,0040 | последовательная | |
| 400 мкГн | 40,00 мкГн...399,99 мкГн | ±(0,008Lx + 3 е.м.р) | ±0,0080 | последовательная | |
| 40 мкГн | 0,00 мкГн...39,99 мкГн | ±(0,03Lx + 5 е.м.р) | - | последовательная | |
| 40 кГц | 1 Гн | 400,0 мГн...999,9 мГн | ±(0,02Lx + 4 е.м.р) | ±0,0200 | параллельная |
| 400 мГн | 40,00 мГн...399,99 мГн | ±(0,008Lx + 2 е.м.р) | ±0,0080 | параллельная | |
| 40 мГн | 4,000 мГн...39,999 мГн | ±(0,008Lx + 2 е.м.р) | ±0,0080 | последовательная или параллельная | |
| 4 мГн | 400,0 мкГн...3,9999 мГн | ±(0,008Lx + 2 е.м.р) | ±0,0080 | последовательная | |
| 400 мкГн | 40,00 мкГн...399,99 мкГн | ±(0,015Lx + 3 е.м.р) | ±0,0150 | последовательная | |
| 40 мкГн | 0,00 мкГн...39,999 мкГн | ±(0,04Lx + 5 е.м.р) | - | последовательная | |
| 100 кГц | 100 мГн | 40,00 мГн...399,99 мГн | ±(0,025Lx + 2 е.м.р) | ±0,0250 | параллельная |
| 40 мГн | 4,000 мГн...39,999 мГн | ±(0,015Lx + 2 е.м.р) | ±0,0150 | параллельная | |
| 4 мГн | 400,0 мкГн...3,9999 мГн | ±(0,01Lx + 2 е.м.р) | ±0,0100 | последовательная или параллельная | |
| 400 мкГн | 40,00 мкГн...399,99 мкГн | ±(0,01Lx + 2 е.м.р) | ±0,0100 | последовательная | |
| 40 мкГн | 4,000 мкГн...39,999 мкГн | ±(0,015Lx + 5 е.м.р) | ±0,0150 | последовательная | |
| 4 мкГн | 0,000 мкГн...3,999 мкГн | ±(0,04Lx + 10 е.м.р) | - | последовательная | |
| – погрешность измерений добротности (Qe) нормируется для Qx × De ≤ 0,25 и вычисляется по формуле: Qe=±(Qx² × De)/(1±Qx × De). Lx – измеренное значение индуктивности, Qx – измеренное значение добротности. | |||||
| Измерение активного сопротивления R | |||||
| Частота испытательного сигнала | Поддиапазон измерений | Отображаемый диапазон | Пределы абсолютной погрешности измерений | Эквивалентная схема измерений | |
| 100 Гц, 120 Гц, 1 кГц, 10 кГц | 20 МОм | 4,000 МОм...20,000 МОм | ±(0,03Rx + 10 е.м.р) | параллельная | |
| 4 МОм | 400,0 кОм...3,9999 МОм | ±(0,012Rx + 3 е.м.р) | параллельная | ||
| 400 кОм | 40,00 кОм...399,99 кОм | ±(0,003Rx + 3 е.м.р) | параллельная | ||
| 40 кОм | 4,000 кОм...39,999 кОм | ±(0,0025Rx + 2 е.м.р) | последовательная или параллельная | ||
| 4 кОм | 400,0 Ом...3,9999 кОм | ±(0,0025Rx + 2 е.м.р) | последовательная | ||
| 400 Ом | 40,00 Ом...399,99 Ом | ±(0,0025Rx + 2 е.м.р) | последовательная | ||
| 40 Ом | 4,000 Ом...39,999 Ом | ±(0,005Rx + 3 е.м.р) | последовательная | ||
| 4 Ом | 0,4000 Ом...3,9999 Ом | ±(0,02Rx + 3 е.м.р) | последовательная | ||
| 0,4 Ом | 0,0000 Ом...0,3999 Ом | ±(0,04Rx + 3 е.м.р) | последовательная | ||
| 40 кГц | 20 МОм | 4,000 МОм...20,000 МОм | ±(0,07Rx + 41 е.м.р) | параллельная | |
| 4 МОм | 400,0 кОм...3,9999 МОм | ±(0,025Rx + 3 е.м.р) | параллельная | ||
| 400 кОм | 40,00 кОм...399,99 кОм | ±(0,01Rx + 4 е.м.р) | параллельная | ||
| 40 кОм | 4,000 кОм...39,999 кОм | ±(0,01Rx + 4 е.м.р) | последовательная или параллельная | ||
| 4 кОм | 400,0 Ом...3,9999 кОм | ±(0,005Rx + 3 е.м.р) | последовательная | ||
| 400 Ом | 40,00 Ом...399,99 Ом | ±(0,005Rx + 3 е.м.р) | последовательная | ||
| 40 Ом | 4,000 Ом...39,999 Ом | ±(0,007Rx + 4 е.м.р) | последовательная | ||
| 4 Ом | 0,4000 Ом...3,9999 Ом | ±(0,02Rx + 6 е.м.р) | последовательная | ||
| 0,4 Ом | 0,0000 Ом...0,3999 Ом | ±(0,05Rx + 10 е.м.р) | последовательная | ||
| 100 кГц | 20 МОм | 4,000 МОм...20,000 МОм | ±(0,09Rx + 20 е.м.р) | параллельная | |
| 4 МОм | 400,0 кОм...3,9999 МОм | ±(0,04Rx + 10 е.м.р) | параллельная | ||
| 400 кОм | 40,00 кОм...399,99 кОм | ±(0,015Rx + 4 е.м.р) | параллельная | ||
| 40 кОм | 4,000 кОм...39,999 кОм | ±(0,01Rx + 2 е.м.р) | параллельная | ||
| 4 кОм | 400,0 Ом...3,9999 кОм | ±(0,007Rx + 2 е.м.р) | последовательная или параллельная | ||
| 400 Ом | 40,00 Ом...399,99 Ом | ±(0,007Rx + 2 е.м.р) | последовательная | ||
| 40 Ом | 4,000 Ом...39,999 Ом | ±(0,01Rx + 5 е.м.р) | последовательная | ||
| 4 Ом | 0,4000 Ом...3,9999 Ом | ±(0,03Rx + 10 е.м.р) | последовательная | ||
| 0,4 Ом | 0,0000 Ом...0,3999 Ом | ±(0,07Rx + 20 е.м.р) | последовательная | ||
| Rx – измеренное значение импеданса. | |||||
| Измерение импеданса Z и фазового угла Θ | |||||
| Частота испытательного сигнала | Поддиапазон измерений | Отображаемый диапазон | Пределы абсолютной погрешности измерений Z | Пределы абсолютной погрешности измерений Θ | Эквивалентная схема измерений |
| 100 Гц, 120 Гц, 1 кГц, 10 кГц | 20 МОм | 4,000 МОм...20,000 МОм | ±(0,03Zx + 10 е.м.р) | 3,4° | параллельная |
| 4 МОм | 400,0 кОм...3,9999 МОм | ±(0,012Zx + 3 е.м.р) | 0,7° | параллельная | |
| 400 кОм | 40,00 кОм...399,99 кОм | ±(0,003Zx + 3 е.м.р) | 0,2° | параллельная | |
| 40 кОм | 4,000 кОм...39,999 кОм | ±(0,0025Zx + 2 е.м.р) | 0,1° | последовательная или параллельная | |
| 4 кОм | 400,0 Ом...3,9999 кОм | ±(0,0025Zx + 2 е.м.р) | 0,1° | последовательная | |
| 400 Ом | 40,00 Ом...399,99 Ом | ±(0,0025Zx + 2 е.м.р) | 0,1° | последовательная | |
| 40 Ом | 4,000 Ом...39,999 Ом | ±(0,005Zx + 3 е.м.р) | 0,3° | последовательная | |
| 4 Ом | 0,4000 Ом...3,9999 Ом | ±(0,02Zx + 3 е.м.р) | 1,1° | последовательная | |
| 0,4 Ом | 0,0000 Ом...0,3999 Ом | ±(0,04Zx + 3 е.м.р) | - | последовательная | |
| 40 кГц | 20 МОм | 4,000 МОм...20,000 МОм | ±(0,07Zx + 41 е.м.р) | 4,0° | параллельная |
| 4 МОм | 400,0 кОм...3,9999 МОм | ±(0,025Zx + 3 е.м.р) | 1,4° | параллельная | |
| 400 кОм | 40,00 кОм...399,99 кОм | ±(0,01Zx + 4 е.м.р) | 0,6° | параллельная | |
| 40 кОм | 4,000 кОм...39,999 кОм | ±(0,01Zx + 4 е.м.р) | 0,6° | последовательная или параллельная | |
| 4 кОм | 400,0 Ом...3,9999 кОм | ±(0,005Zx + 3 е.м.р) | 0,3° | последовательная | |
| 400 Ом | 40,00 Ом...399,99 Ом | ±(0,005Zx + 3 е.м.р) | 0,3° | последовательная | |
| 40 Ом | 4,000 Ом...39,999 Ом | ±(0,007Zx + 4 е.м.р) | 0,4° | последовательная | |
| 4 Ом | 0,4000 Ом...3,9999 Ом | ±(0,02Zx + 6 е.м.р) | 1,1° | последовательная | |
| 0,4 Ом | 0,0000 Ом...0,3999 Ом | ±(0,05Zx + 10 е.м.р) | - | последовательная | |
| 100 кГц | 20 МОм | 4,000 МОм...20,000 МОм | ±(0,09Zx + 20 е.м.р) | 5,2° | параллельная |
| 4 МОм | 400,0 кОм...3,9999 МОм | ±(0,04Zx + 10 е.м.р) | 2,3° | параллельная | |
| 400 кОм | 40,00 кОм...399,99 кОм | ±(0,015Zx + 4 е.м.р) | 0,9° | параллельная | |
| 40 кОм | 4,000 кОм...39,999 кОм | ±(0,01Zx + 2 е.м.р) | 0,6° | параллельная | |
| 4 кОм | 400,0 Ом...3,9999 кОм | ±(0,007Zx + 2 е.м.р) | 0,4° | последовательная или параллельная | |
| 400 Ом | 40,00 Ом...399,99 Ом | ±(0,007Zx + 2 е.м.р) | 0,4° | последовательная | |
| 40 Ом | 4,000 Ом...39,999 Ом | ±(0,01Zx + 5 е.м.р) | 0,6° | последовательная | |
| 4 Ом | 0,4000 Ом...3,9999 Ом | ±(0,03Zx + 10 е.м.р) | 1,7° | последовательная | |
| 0,4 Ом | 0,0000 Ом...0,3999 Ом | ±(0,07Zx + 20 е.м.р) | - | последовательная | |
|
Zx – измеренное значение импеданса. Общие характеристики |
|
| Параметр | Значение |
| Дисплей | 2,8" LCD TFT, 4 1/2 разряда (первичный параметр) |
| Питание | Батарея литиевая, 5 В, 2600 мАч |
| Разъем | мини-USB для зарядки и соединения с ПК |
| Условия эксплуатации: температура окружающего воздуха | 0...40 °С |
| Условия эксплуатации: относительная влажность при 40 °С | 15%…85% |
| Габаритные размеры | 190x90x41 мм |
| Масса | 400 г |
Ваш отзыв
0 отзывов
Похожие товары
Заказать обратный звонок
