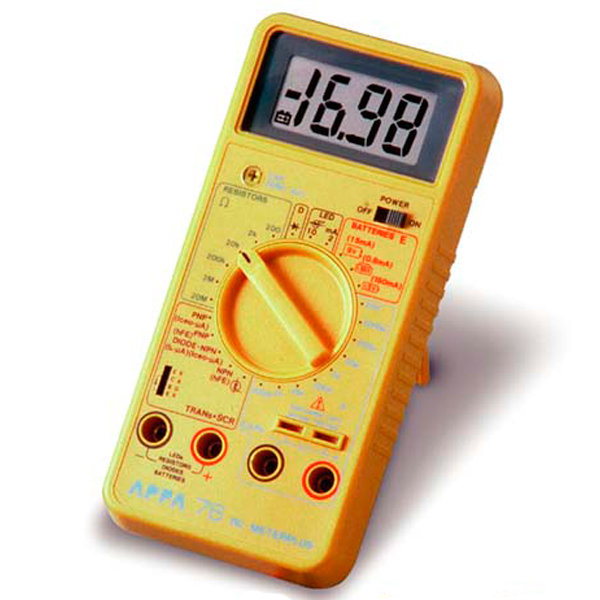

Измеритель RLC APPA 76
Госреестр (ГРСИ): не указано
Прибор предназначен для измерения параметров и проверки исправности радиоэлектронных компонентов: резисторов, конденсаторов, биполярных транзисторов, диодов, светодиодов, тиристоров, источников ЭДС и пр.
Отличительные особенности измерителя APPA 76:
- Тест-сигнал: 8/80/800 Гц; 1,2 В (автовыбор)
- Погрешность: ± 0,5 %
- Макс. разрешение 0,1 Ом; 0,1 пФ
- Предел измерения 20 МОм; 20 мФ
- Измерение параметров транзисторов, диодов, светодиодов, тиристоров
- Тестирование источников ЭДС типа “Крона” 9 В; АА 1,5 В; “таблетка” 1,55 В
- Гнезда для прямого подключения компонентов
- Ручная установка нуля
- Портативный, батарейное питание (9 В)
- Индикация разряда батареи
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| ЕМКОСТЬ | |
| Пределы измерений | 200 пФ; 2; 20; 200 нФ; 2; 20; 200; 2000 мкФ; 20 мФ |
| Погрешность | ± (0,5 % + 1 ед. счета) на пределе 200 пФ;…200 мкФ ± (1,0 % + 1 ед. счета) на пределе 2000 мкФ ± (1,5 % + 1 ед. счета) на пределе 20 мФ |
| Максимальное разрешение | 0,1 пФ |
| Тестовое напряжение | Не более 3,2 В |
| Установка нуля | Ручная (± 20 пФ) |
| Защита входа | Предохранитель 250 В/0,25 А |
| СОПРОТИВЛЕНИЕ | |
| Пределы измерений | 200 Ом; 2; 20; 200 кОм; 2; 20 МОм |
| Погрешность | ± (0,5 % + 1 ед. счета) на пределе 200 Ом;…2 МОм ± (2,0 % + 1 ед. счета) на пределе 20 МОм |
| Максимальное разрешение | 0,1 Ом |
| Защита входа | 500 В |
| ТЕСТ ТРАНЗИСТОРОВ | |
| Тип транзисторов | P-N-P; N-P-N |
| Диапазон измерений коэф. h21 | 0…1000 |
| Ток базы | 10 мкА |
| Напряжение К-Э | 3 В |
| Диапазон измерений К-Э | 10 нА … 20 мкА |
| ТЕСТ ДИОДОВ | |
| Индикация | Напряжение прямого смещения |
| Тестовый ток | 10 мкА |
| Тестовое напряжение | Не более 3,2 В |
| ТЕСТ СВЕТОДИОДОВ | |
| Индикация | Светодиод светится; на дисплее - напряжение прямого смещения |
| Тестовый ток | 2 мА; 10 мА |
| Тестовое напряжение | Не более 3,2 В |
| ТЕСТ ТИРИСТОРОВ | |
| Индикация | Годен - негоден |
| ТЕСТ ИСТОЧНИКОВ ЭДС | |
| Индикация | Напряжение источника ЭДС под нагрузкой |
| Тип батареи | 9 В (тип «Крона»); 1,5 В (тип АА); 1,55 В (тип «таблетка») |
| Ток нагрузки | 15 мА (9 В); 150 мА (1,5 В); 0,8 мА (1,55 А) |
| ОБЩИЕ ДАННЫЕ | |
| Максимальное индицируемое число | 1999 |
| Скорость измерения | 2,0 изм./с |
| Источник питания | 9 В (тип «Крона») |
| Срок службы батареи | 300 ч |
| Условия эксплуатации | Температура: 0 °С … 50 °С; отн. влажность: не более 80 % |
| Габаритные размеры | 84 х 175 х 31 мм |
| Масса | 330 г |
