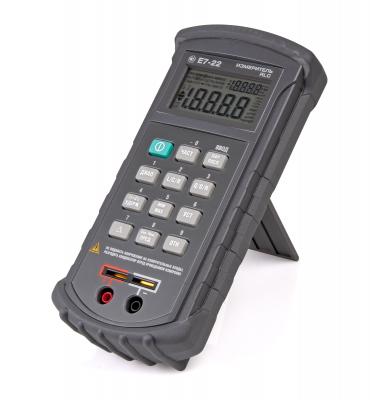

Измеритель RLC Е7-22 портативный (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Измеритель иммитанса CHY Firemate E7-22.
Особенности и преимущества:
- Измерение емкости, индуктивности, тангенса угла потерь, добротности, сопротивления переменному току, эквив. послед./парал. сопротивления
- Последовательная/параллельная схема замещения
- Одновременная индикация двух измеряемых параметров
- 5-разрядная цифровая шкала
- Автоматический и ручной выбор предела измерения
- Регистрация max/min и вычисление среднего значения
- Режим дельта-измерений и допускового контроля
- Подсветка ЖК-индикатора
- Интерфейс RS-232
- Универсальное питание
- Невысокая стоимость
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Активное сопротивление (Rac) | |
| Пределы измерений | 20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм |
| Разрешение | 1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм |
| Погрешность измерения | ± (0,5 … 0,8 % + 3 ед. мл. разряда) 200 Ом/…/ 2000 кОм ± (1,2…2 % + 8 ед. мл. разряда) 20 Ом, 10 МОм |
| Емкость | |
| Пределы измерений | 2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ |
| Разрешение | 0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ |
| Погрешность измерения | ± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5) ± (1…5 % + 5 ед.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0,1) |
| Индуктивность | |
| Пределы измерений | 2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн |
| Разрешение | 0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн |
| Погрешность измерения | ± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн ± (1…2 % + 5 ед. мл. разряда) 2000 мкГн, 20 мГн, 2000 Гн не нормируется на пределе 10000 Гн |
| Добротность (Q), Потери (D) | |
| Пределы измерений | 0,9999 / 9,999 / 99,99 / 999,9 |
| Разрешение | 0,0001 / 0,001 / 0,01 / 0,1 |
| Погрешность измерения | Соответствует погрешности измерения емкости, индуктивности |
| Измерение RLC | |
| Выбор предела измерения | Автоматический или ручной по основной шкалеАвтоматический по дополнительной шкале |
| Скорость измерения | 1 изм./с |
| Индикация результатов измерения | Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp) Cs/Q, D, Rs; Cp/(Q, D, Rp); Rac (s - последовательная, р - параллельная, ас - переменный ток) |
| Схема измерения | Параллельная или последовательная (ручной выбор) |
| Тест сигнал | |
| Частота тест-сигнала | 120 Гц, 1 кГц, (ручной выбор) |
| Уровень тест-сигнала | 0,5 В |
| Дистанционное управление | |
| Интерфейс | Последовательный порт по стандарту RS-232C c оптической развязкой |
| Дисплей | |
| Индицируемые параметры | Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения |
| Формат индикации | 4 1/2 разряда (19999) основная шкала 4 разряда (9999) дополнительная шкала |
| Индикация перегрузки | "OL" |
| Общие данные | |
| Напряжение питания | 9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция) |
| Габаритные размеры | 91 х 192 х 52 мм |
| Масса | 365 г |
