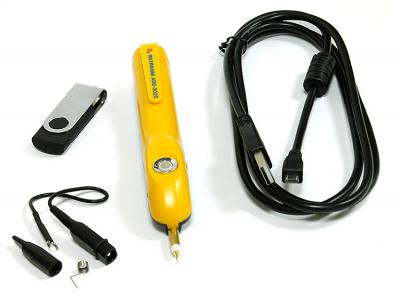

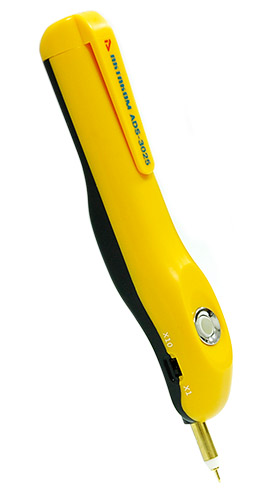

ADS-3025 Одноканальный USB осциллограф — приставка
Госреестр (ГРСИ): не указано
Осциллограф цифровой ADS-3025 - это первый цифровой USB осциллограф "карандашного" типа.
Осциллографы имеют полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы
Характеристики
| Характеритстика | Значение | ||
|---|---|---|---|
| Полоса пропускания | 25 MГц | ||
| Количество каналов | 1 | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 100 Mвыб/сек | ||
| Вход | Связь по входу | закрытый, открытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 20 пФ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X | ||
| Максимальное входное напряжение | 50 Вп-п (DC + AC пик-пик) | ||
| Параметры горизонтальной системы | Интерполяция | (sin x)/x | |
| Глубина записи | 5К точек | ||
| Коэффициент развертки | 5 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел | ||
| Полоса пропускания для аналогового периодического сигнала | 25 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤14 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Измерения | Курсорные | ΔV, ΔT и 1/ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty | ||
| Математические операции | FFT 4 окна (Hanning, Hamming, Blackman, Rectangle) | ||
| Система запуска | Режим запуска | Однократный, обычный, авто | |
| Тип запуска | Запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания | ||
| Диапазон установки уровня запуска | ±5 делений от центра экрана | ||
| Покадровый регистратор | Режимы | запись, воспроизведение | |
| Количество кадров | 1 ~ 100 000 кадров | ||
| Интервал | 10 мс ~ 100 000 мс, с шагом 1~2~5 | ||
| Формат записи | *.cap | ||
| Режим растяжки | Ширина окна | 5 нс ~ 100 с, с шагом 1~2~5 | |
| Задание окна | Курсорами, цифровая форма | ||
| Дополнительные функции | режим "Годен - Не годен" | ||
| Режим "Годен - Не годен" | Задание маски по горизонтали | ± 10 делений | |
| Задание маски по вертикали | ± 5 делений | ||
| Статус прохода | однократный с остановкой, цикличный | ||
| Формат сохранения файлов | текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png), сохранение объектов (8 ячеек) |
||
| Интерфейс | USB 2.0 | ||
| Питание | от USB порта ( 5 В/300 мА) | ||
| Потребляемая мощность | менее 1,5 Вт | ||
| Габаритные размеры | 150 мм × 20 мм × 18 мм (Д*В*Г) | ||
| Вес | около 27 гр | ||
