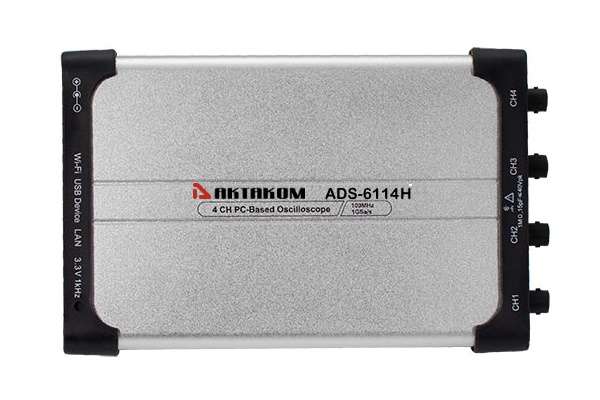

ADS-6114 Четырехканальный USB осциллограф — приставка
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Стандартная комплектация
- Осциллограф
- Пассивный пробник - 4 шт.
- Кабель USB (тип С)
- Сетевой адаптер
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы
Характеристики
| Характеристика | Значение | ||
|---|---|---|---|
| Полоса пропускания | 100 MГц | ||
| Количество каналов | 4 аналоговых | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 1 Гвыб/с (500 Mвыб/с - 2 канала, 250 Mвыб/с - 4 канала) | ||
| Вход | Связь по входу | DC, AC, GND | |
| Входной импеданс | 1 MΩ ±2% в параллель 15 пФ ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 40 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
||
|
Задержка между каналами
|
150 пс | ||
| Параметры горизонтальной системы | Частота дискретизации | 0,5 выб/сек ~ 1 Гвыб/сек (1 канал) 0,5 выб/сек ~ 500 Mвыб/сек (2 канала) 0,5 выб/сек ~ 250 Mвыб/сек (4 канала) |
|
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 M точек |
||
| Коэффициент развертки | 1 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±25 ppm (тип.) | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 2 мВ/дел ~ 5 В/дел | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥10 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤3.5 нс (типичное) | ||
| Погрешность коэф. усиления | ±3% | ||
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(2% + 0.05 дел) |
||
| Диапазон смещения | ±2 В (2 мВ/дел ~ 50 мВ/дел)； ±20 В (100 мВ/дел ~ 500 мВ/дел)； ±40 В (1 В/дел ~ 5 В/дел) |
||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, /, FFT | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3° | ||
| Система запуска | Режим запуска | Однократный, обычный, авто | |
| Тип запуска | Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания | ||
| Запуск по видеосигналу | NTSC, PAL и SECAM | ||
| Диапазон установки уровня запуска | ±5 делений от центра экрана | ||
| Погрешность установки уровня запуска | ±0,3 деления | ||
| Удержание запуска | 100 нс ~ 10 с | ||
| Интерфейс | USB device (type-c), USB-host (для Wi-Fi адаптера), LAN Wi-Fi (опция) |
||
| Входы / выходы | Выход для компенсации пробника (3,3 В, 1 кГц) | ||
| Питание | 5...15 В / 1,2 А | ||
| Потребляемая мощность | ≤ 8 Вт | ||
| Габаритные размеры | 190 мм × 120 мм × 18 мм (Д*В*Г) | ||
| Вес | около 450 г | ||
