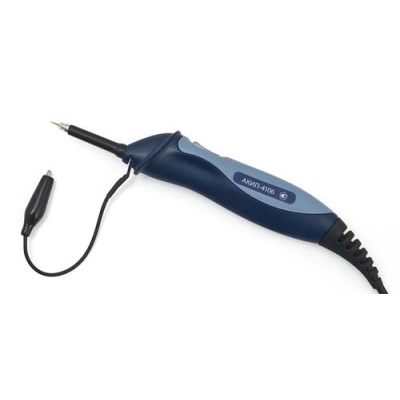

АКИП-4106/1 — USB-осциллограф цифровой запоминающий (снят с производства)
Госреестр (ГРСИ): 44361-10
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель. Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности осциллографа АКИП 4106/1:
- Портативный осциллограф, «карандашного типа»;
- 1 вх. канал, полосы пропускания: 25 МГц;
- Максимальная частота дискретизации: 100 МГц, эквивалентная 2 ГГц;
- Объем памяти 24 К;
- Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT);
- Быстрое преобразование Фурье (БПФ);
- Цифровой самописец;
- Пиковый детектор, усреднение, послесвечение;
- Режим «покадровой» цифровой регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер);
- Интерфейс USB, ПО под ОС WIN XP SP2 и Vista;
- 2 в 1: осциллограф и анализатор спектра;
- Питание и управление по USB от внешнего ПК;
- Масса 100 г.
Комплектация осциллографа АКИП-4106/1:
- Осциллограф АКИП-4106/1 – 1 шт.;
- Программное обеспечение – 1 шт.;
- Мини-футляр;
- Руководство по эксплуатации – 1 шт.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы курьерскими службами и транспортными компаниями. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже.
Характеристики
|
Канал вертикального отклонения |
|
|
Полоса пропускания (-3 дБ) |
25 МГц |
|
Коэффициент отклонения (Коткл) |
100 мВ/дел ... 20 В/дел (шаг 1-2-5), плавная регулировка |
|
Погрешность установки Коткл |
±3% |
|
Время нарастания |
|
|
Входной импеданс |
1 МОм (±2%) / (20 ±3 пФ) |
|
Максимальное входное напряжение |
50 Вср.кв. |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв) |
5 нс ... 50 с/дел |
|
Погрешность установки Кразв |
±0,01% |
|
Режимы работы |
основной, окно, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Режимы запуска развертки |
Фронт (нарастающий или спадающий) |
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит |
|
Максимальная частота дискретизации |
100 МГц |
|
Эквивалентная частота дискретизации |
2 ГГц |
|
Длина записи |
24К |
|
Внутренний буфер |
0 ... 1000 осциллограм (запись и воспроизведение) |
|
Интерполяция |
Линейная, sin x/x |
|
Режимы сбора данных |
выборка, усреднение, послесвечение, цифровой самописец |
|
Курсорные измерения |
|
|
Функции |
DU, DT, 1/DT |
|
Автоматические измерения |
|
|
По вертикали |
пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0 ... 25 МГц |
|
Количество точек (интервал) |
4096 |
|
Индикация спектрограммы |
амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|
Внешний дисплей |
|
|
Разрешение |
поддержка до 4000 точек по горизонтали |
|
Стиль отображения |
реальное время, цифровое окрашивание, аналоговая интенсивность |
|
Общие данные |
|
|
Источник питания |
от ПК по шине USB, 300 мА |
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|
Габаритные размеры |
220 х 32 х 32 |
|
Масса |
0,1 кг |
