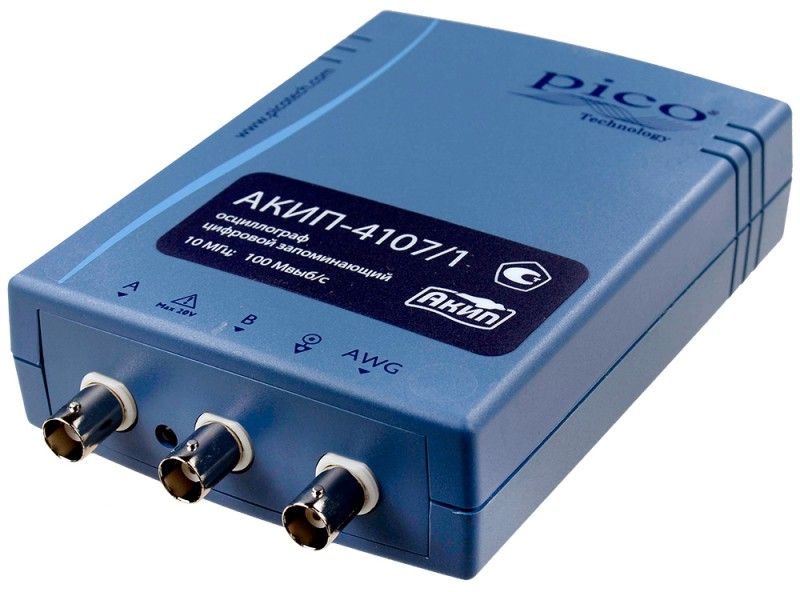

АКИП-4107/1 — USB-осциллограф цифровой запоминающий (снят с производства)
Госреестр (ГРСИ): 44363-10
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- АКИП-72204A - цифровой запоминающий USB-осциллограф
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности осциллографа АКИП 4107/1:
- 2 вх. канала
- Полосы пропускания: 10 МГц
- Максимальная частота дискретизации: 100 МГц , эквивалентная - 2 ГГц
- Объем памяти на канал 8 К
- Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
- Быстрое преобразование Фурье (БПФ)
- Цифровой самописец: максимальная частота дискретизация 1 МГц, память 2 М на канал
- Пиковый детектор, усреднение, послесвечение
- Выход генератора до 100 кГц: синус, меандр, треугольник, пила (нарастающая или спадающая), постоянное напряжение
- Формирование сигналов произвольной формы (СПФ)
- Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
- Интерфейс USB, ПО под ОС WIN XP SP2 и Vista
- 3 в 1: осциллограф, анализатор спектра, генератор сигналов
- Питание и управление по USB от внешнего ПК
- Масса 210 г
Комплектация осциллографа АКИП-4107/1:
- Кабель USB 2.0 – 1 шт.;
- Осциллограф АКИП-4107/1 – 1 шт.;
- Программное обеспечение – 1 шт.;
- Руководство по эксплуатации – 1 шт.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов.
Характеристики
|
Канал вертикального отклонения |
|
|
Полоса пропускания (-3 дБ) |
0…10 МГц |
|
Коэф. отклонения (Коткл.) |
10 мВ/дел…4 В/дел (шаг 1-2-5), плавная регулировка |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания |
< 35 нс |
|
Входной импеданс |
1 МОм (± 2 %) / (20 ± 3) пФ |
|
Макс.входное напряжение |
20 В ср. кв. |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
100 нс…200 с/дел. |
|
Погрешность установки Кразв. |
± 0,01 % |
|
Режимы работы |
Основной, окно, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Канал А или канал В |
|
Режимы запуска развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, |
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации, с |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
|
Максимальная частота дискретизации |
50 МГц (100 МГц при объед.) |
|
Эквив. частота дискретизации |
2 ГГц |
|
Длина записи |
4 К (8 К при объединении) |
|
Внутренний буфер |
0…1000 осциллограмм (запись и воспроизведение) |
|
Интерполяция |
Линейная, Sin X / X |
|
Режимы сбора данных |
Выборка; усреднение; послесвечение |
|
Курсорные измерения |
|
|
Функции |
ΔU; ΔT; 1/ΔT |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0…10 МГц |
|
Количество точек(интервал) |
4096 |
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, |
|
Генератор сигналов |
|
|
Формы выходных сигналов |
Синус, меандр, треугольник, пила (нараст/спад), постоянное напряжение |
|
Частотный диапазон |
0,001 Гц … 100 кГц |
|
Разрешение |
0,001 Гц |
|
Погрешн. установки частоты |
± 0,01 |
|
Выходной уровень |
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом) |
|
Диапазон пост. смещения |
± 2 В |
|
Качание частоты |
Нарастание, убывание, нарастание-убывание, убывание-нарастание |
|
Генератор сигналов произвольной формы |
|
|
Диапазон частот Разрешение ЦАП |
0,001 Гц … 100 кГц 8 бит |
|
Длина памяти СПФ |
4000 точек |
|
Выходной уровень |
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом) |
|
Диапазон пост. смещения |
± 2 В |
|
Тактовая частота |
2 МГц |
|
Формат входных данных |
CSV (нормализованный файл, совместимый с MS Excel) |
|
Внешний дисплей |
|
|
Разрешение |
Поддержка до 4000 точек по горизонтали |
|
Стиль отображения |
Реальное время, цифровое окрашивание, аналоговая интенсивность |
|
Общие данные |
|
|
Источник питания |
От ПК по шине USB (200 мА) |
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|
Габаритные размеры |
100 х 150 х 37 мм |
|
Масса |
0,2 кг |
