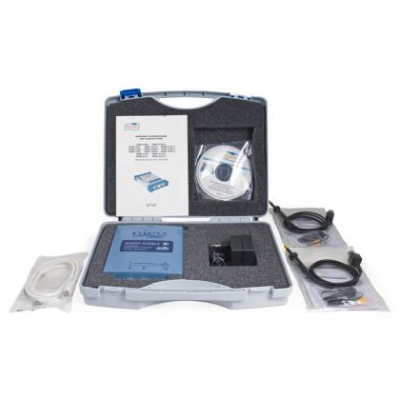

АКИП-4108/1 — USB-осциллограф цифровой запоминающий (снят с производства)
Госреестр (ГРСИ): 44363-10
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель. Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности осциллографа АКИП 4108/1:
- «3 в 1»: осциллограф, анализатор спектра и генератор сигналов;
- Осциллограф: 2 канала + вход внешней синхронизации (Ext);
- Полоса пропускания: 100 МГц;
- Частота дискретизации: 100 МГц для однократного сигнала;
- Эквивалентная частота дискретизации 5 ГГц;
- Максимальный объем памяти: 256 К;
- Автоизмерения(26 параметров);
- Курсорные измерения (ΔU; ΔT);
- Быстрое преобразование Фурье (БПФ);
- Пиковый детектор, усреднение, послесвечение, цифровой самописец (максимальная частотадискретизация 1 кГц);
- Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер);
- Встроенный генератор стандартных сигналов до 1 МГц: синус, меандр, треугольник, пила (нараст./спад);
- Выход калибратора 1 кГц;
- Интерфейс USB, ПО под управлением ОС WIN XP SP2 и Vista;
- Питание и управление по USB от внешнего ПК;
- Масса 210 г.
Комплектация осциллографа АКИП-4108/1:
- USB-кабель – 1 шт.;
- ПО Scope6 + Log – 1 шт.;
- Осциллограф АКИП-4108/1 – 1 шт.;
- Пробник - 2 шт.;
- Футляр - 1 шт.;
- Сетевой шнур - 1 шт.;
- Руководство по эксплуатации – 1 шт.
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами.
Характеристики
|
Канал вертикального отклонения |
|
|
Полоса пропускания (-3 дБ) |
0 ... 100 МГц |
|
Коэффициент отклонения (Коткл) |
100 мВ/дел ... 4 В/дел (шаг 1-2-5), плавная регулировка |
|
Погрешность установки Коткл |
±3% |
|
Время нарастания |
3,5 нс |
|
Входной импеданс |
1 МОм (±2%) / (20 ±3 пФ) |
|
Максимальное входное напряжение |
20 Вср.кв. |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв) |
2 нс ... 50 с/дел |
|
Погрешность установки Кразв |
±0,005% |
|
Режимы работы |
основной, окно, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
канал А или канал В, внешняя синхронизация |
|
Условия запуска развертки |
Фронт (нарастающий или спадающий) |
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения ERES) |
|
Максимальная частота дискретизации (однократный сигнал) |
100 МГц |
|
Эквивалентная частота дискретизации |
5 ГГц |
|
Длина записи (на канал) |
256 К (512 К при объединении каналов) |
|
Частота дискретизации (в режиме самописца) |
1 кГц |
|
Внутренний буфер |
0 ... 1000 осциллограм (запись и воспроизведение) |
|
Режимы сбора данных |
выборка, усреднение, послесвечение |
|
Курсорные измерения |
|
|
Функции |
DU, DT, 1/DT |
|
Автоматические измерения |
|
|
По вертикали |
пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0 ... 50 МГц |
|
Индикация спектрограммы |
амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|
Генератор сигналов |
|
|
Формы выходных сигналов |
синус, меандр, треугольник, пила |
|
Частотный диапазон |
0,001 Гц ... 1 МГц |
|
Разрешение |
0,001 Гц |
|
Погрешность установки частоты |
±0,005% |
|
Выходной уровень |
фиксированная амплитуда 5 В на нагрузке 600 Ом |
|
Общие данные |
|
|
Источник питания |
от ПК по шине USB, 500 мА |
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|
Габаритные размеры |
100 х 135 х 45 |
|
Масса |
0,21 кг |
