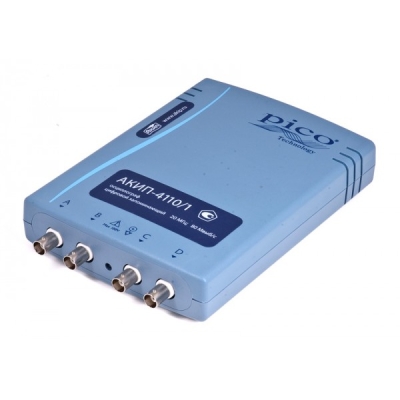

АКИП-4110 — USB-осциллограф цифровой запоминающий (снят с производства)
Госреестр (ГРСИ): 44363-10
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
АКИП-4110 - USB-осциллограф цифровой запоминающий - USB-осциллограф + анализатор спектра. 2 канала, макс. полоса пропускания 20 МГц, частота дискретизации 80 МГц, память на канал 32 МБ, 12 бит АЦП (16 бит в режиме расширения). Режимы сбора информации: пиковый детектор, усреднение, послесвечение, цифровой самописец, режим покадровой регистрации. БПФ; авто (26 параметров) и курсорные измерения (∆t, ∆V), расширенный запуск развертки.
Особенности осциллографа АКИП 4110:
- «2 в 1»: осциллограф, анализатор спектра
- Число вх. каналов: 2
- Полоса пропускания: 20 МГц
- Макс. частота дискретизации: 80 МГц, эквивалентная 20 ГГц
- Объем памяти: 32 М на канал
- Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
- Быстрое преобразование Фурье (БПФ)
- Пиковый детектор, усреднение, послесвечение
- Режим «покадровой» цифровойрегистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
- Интерфейс USB, ПО под ОС WIN XP SP2 и Vista
- Питание и управление по USB от внешнего ПК
- Масса 500 г
Комплектация осциллографа АКИП-4110:
- Кабель USB для соединения с ПК – 1 шт
- Осциллограф АКИП-4110 – 1 шт
- Программное обеспечение – 1 шт
- Пробник - 2 шт
- Руководство по эксплуатации – 1 шт
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей.
Характеристики
|
Канал вертикального отклонения |
|
|
Полоса пропускания (-3 дБ) |
20 МГц (10 МГц для Коткл. 50 мВ/дел.) |
|
Число каналов |
2 |
|
Коэффициент отклонения (Коткл) |
10 мВ/дел ... 20 В/дел, плавная регулировка |
|
Погрешность установки Коткл |
±1% |
|
Время нарастания, не более |
|
|
Входное сопротивление |
1 МОм (±2%) / (20 ±2 пФ) |
|
Максимальное входное напряжение |
100 Вср.кв. |
|
Режимы работы |
Канал 1(2), инверсия канала 1 (2) |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв) |
100 нс ... 200 с/дел |
|
Погрешность установки Кразв |
±50 ppm |
|
Джиттер |
не более 10 пс |
|
Режимы работы |
основной, окно, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
канал А или B |
|
Расширенный запуск развертки |
Фронт, пороговый (гестерезис), по длительности, по интервалу, отложенная, окно, логические условия |
|
Режим запуска |
автоколебательный, ждущий, однократный, отсутствует |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
12 бит (16 бит в режиме увеличения разрешения ERES) |
|
Максимальная частота дискретизации (однократный сигнал) |
80 МГц |
|
Эквивалентная частота дискретизации |
20 ГГц |
|
Длина записи (на канал) |
32 К |
|
Внутренний буфер |
0 ... 1000 осциллограм (запись и воспроизведение) |
|
Интерполяция |
линейная, sin x|x |
|
Режимы сбора данных |
выборка, усреднение, послесвечение |
|
Курсорные измерения |
|
|
Функции |
DU, DT, 1/DT |
|
Автоматические измерения |
|
|
По вертикали |
пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0 ... 20 МГц |
|
Количество точек (интервал) |
1.048.576 |
|
Индикация спектрограммы |
амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|
Внешний дисплей |
|
|
Разрешение |
до 4000 точек по горизонтали (перестраиваемое разрешение) |
|
Стиль отображения |
реальное время, цифровое окрашивание, аналоговая интенсивность |
|
Общие данные |
|
|
Источник питания |
от ПК по шине USB, 200 мА |
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|
Системные требования к ПК (мин.) |
Процессор класса Pentium II (или выше), ОС - MS Windows XP (SP2) / Vista, ОЗУ 64/512 Мб (XP Vista 32-bit) -30 Мб для ПО, порт USB 1.1 (USB 2.0) |
|
Рабочие условия |
Температура: +5 °C … +45 °C |
|
Габаритные размеры |
200 х 140 х 35 |
|
Масса |
0,5 кг |
