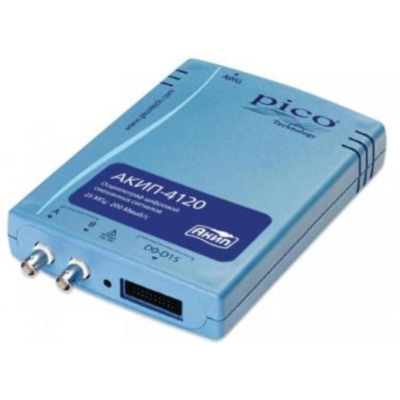

АКИП-4120 — цифровой запоминающий USB-осциллограф (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель. Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности осциллографа АКИП 4120:
- «4 в 1»: осциллограф, логический анализатор, анализатор спектра и генератор сигналов
- 2 входных аналоговых каналов + 16 цифровых каналов + выход генератора (на задней панели)
- Полоса пропускания: 25 МГц; частота дискретизации: 200 МГц
- Максимальная длина памяти: 48 кБ
- Автоматические (26 параметров) и курсорные измерения (?U; ?T)
- Декодирование протоколов: I2C, CAN, RS232/UART, SPI
- Быстрое преобразование Фурье (БПФ)
- Режим послесвечения с накоплением
- Встроенный функциональный генератор до 100 кГц: синус, меандр, треугольник и др., ГКЧ (одновременно с осциллографом)
- Генератор произвольных форм (дискретизация до 2 МГц)
- Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
- Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7
- Питание и управление по USB от внешнего ПК
Комплектация осциллографа АКИП-4120:
- Осциллограф АКИП-4120;
- Кабель USB 2.0, ПО и руководство по эксплуатации на CD-диске;
- Пробник осциллографический - 2 шт.;
- Кабель и микрозажимы для цифровых каналов;
- Кейс.
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами.
Характеристики
|
Канал вертикального отклонения (аналоговые каналы) |
|
|
Число каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0…25 МГц |
|
Коэффициент отклонения (Коткл.) |
10 мВ/дел…4 В/дел (шаг 1-2-5) |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания |
|
|
Входной импеданс |
1 МОм (± 1 %) / (14 ± 2) пФ |
|
Макс. входное напряжение |
20 В ср. кв. |
|
Канал вертикального отклонения (цифровые каналы) |
|
|
Число каналов |
16 |
|
Полоса пропускания |
0…100 МГц |
|
Порог срабатывания |
-5…+5 В |
|
Погрешность установки порога |
± 100 мВ |
|
Максимальное входное напряжение |
± 20 В |
|
Входной импеданс |
200 кОм (±1 %) / (8± 2) пФ |
|
Задержка между каналами |
|
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв.) |
50 нс…1000 с/дел |
|
Погрешность установки Кразв. |
± 0,01 % |
|
Режимы работы |
Основной, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Канал А, канал В, цифровые каналы |
|
Режимы запуска развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия (‘И, ‘ИЛИ) |
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
|
Частота дискретизации на канал (однокр. сигнал) |
100 МГц |
|
Максимальная частота дискретизации (при объед.) |
200 МГц |
|
Эквивалентная частота дискретизации |
4 ГГц |
|
Длина памяти |
24 кБ (на канал, при использовании аналоговых каналов) 3 кБ (на канал, при использовании цифровых каналов) |
|
Максимальная длина памяти |
48 кБ |
|
Внутренний буфер |
0…1000 осциллограмм (запись и воспроизведение) |
|
Интерполяция |
Линейная, Sin X / X |
|
Режимы сбора данных |
Выборка, послесвечение, цифровой самописец |
|
Сохранение данных |
Файлы формата: CSV, TXT, BMP, PNG, MATLAB (MAT) |
|
Курсорные измерения |
|
|
Функции |
ΔU; ΔT; 1/ΔT |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0…25 МГц |
|
Количество точек БПФ |
от 128 до ½*N (где: N максимальная доступная длина памяти) |
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|
Функциональный генератор (разъем на задней панели) |
|
|
Формы выходных сигналов |
Синус, меандр, треугольник, пила (нараст/спад), постоянное напряжение, полусинус, ГКЧ |
|
Диапазон частот |
0,001 Гц … 100 кГц |
|
Разрешение |
|
|
Выходной уровень |
± 2 В пик-пик (вых. сопротивление 600 Ом); погрешность ± 1 % |
|
Качание частоты |
Нарастание, убывание, нарастание-убывание, убывание-нарастание |
|
Генератор сигналов произвольной формы |
|
|
Макс. частота дискретизации |
2 МГц |
|
Диапазон частот |
0,001 Гц … 100 кГц |
|
Время нарастания |
|
|
Разрешение ЦАП |
12 бит |
|
Длина памяти СПФ |
8 кБ |
|
Общие данные |
|
|
Источник питания |
От ПК по шине USB (200 мА) |
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|
Габаритные размеры |
200 х 140 х 40 мм |
|
Масса |
0,5 кг |
