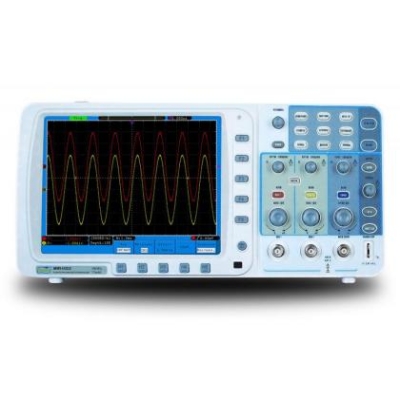

АКИП-4122/2 — цифровой запоминающий осциллограф
Госреестр (ГРСИ): 53946-13
АКИП-4122/2 - цифровой запоминающий осциллограф предназначен для исследования наблюдения, записи измерения амплитудных и временных параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране.
Особенности осциллографа АКИП4122/2:
- Количество каналов: 2 (+ вход внеш. синхр EXT)
- Полосы пропускания: 100 МГц
- Объем памяти 10 М (на канал)
- Макс. частота дискретизации: 1 ГГц
- Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение, деление
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sinx)/x
- Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
- Цифровые фильтры (ФВЧ, ФНЧ)
- Режимы растяжки окна (ZOOM), самописец и X-Y, «покадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
- Память: 15 осциллограмм, 8 профилей настроек
- Интерфейс: USB 2.0 для управления и сохранения данных (host/device), выход для внешнего монитора (VGA)
- Цветной TFT-дисплей (20 см) с регулируемой яркостью
Комплектация осциллографа АКИП-4122/2:
- Осциллограф АКИП-4122/2
- Шнур питания
- Делитель 1:1/1:10 – 2 шт.
- ПО на CD-диске
- Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями).
Характеристики
|
Канал вертикального отклонения |
|
|
Число каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0… 100 МГц |
|
Ограничение полосы |
20 МГц |
|
Коэффициент отклонения (Коткл.) |
2 мВ/дел…10 В/дел (шаг 1-2-5) |
|
Погрешность установки Коткл. |
± 3 % |
|
Связь по входу |
Открытый, закрытый, земля |
|
Время нарастания |
≤ 3,5 нс |
|
Входной импеданс |
1 МОм (± 2 %) / 10 пФ ± 5 пФ |
|
Максимальное входное напряжение |
400 В (DC+AС пик, до 1 кГц) |
|
Математика |
+, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв.) |
2 нс/дел…100с/дел (шаг 1-2-5) |
|
Погрешность установки Кразв. |
± 0,01 % |
|
Режимы работы |
Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) |
|
Связь входа |
ФНЧ, ФВЧ, связь АС, связь DC |
|
Чувствительность |
~0,3 деления (в зав. от Коткл.) |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит |
|
Максимальная частота дискретизации |
1 ГГц |
|
Частота дискретизации (на канал) |
500 МГц |
|
Длина записи |
10 Мб (на канал) |
|
Режимы работы |
Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
|
Курсорные измерения |
|
|
Функции |
∆U; ∆T; 1/∆T |
|
Автоматические измерения |
|
|
Функции по вертикали |
Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
|
Функции по горизонтали |
f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
|
Измерение t задержки |
Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
|
Дополнительные возможности |
|
|
Цифровой регистратор |
1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
|
Интерфейсы |
USB, выход VGA, оптоизолированный «годен/ негоден» |
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|
Режим X-Y |
Х – кан 1; Y – кан 2, разность фаз |
|
Внутренняя память |
15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
|
Общие данные |
|
|
ЖК-дисплей |
Цветной (TFT), диагональ 20см, 8х10 дел (разрешение 800 х 600) |
|
Напряжение питания |
100…240 В, 47…63 Гц (автовыбор) |
|
Потребляемая мощность |
18 Вт |
|
Габаритные размеры |
340 х 155 х 70 мм |
|
Масса |
1,82 кг |
