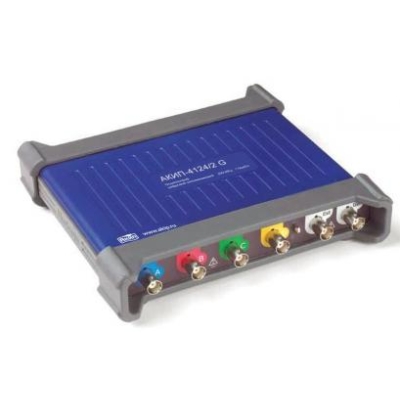

АКИП-4124/1G — цифровой запоминающий USB-осциллограф (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель. Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности осциллографа АКИП4124/1G:
- «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
- Осциллограф: 4 канала
- Полоса пропускания: 100 МГц
- Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 5 ГГц)
- Максимальный объем памяти (в 1 канальном режиме) до 32 МБ
- Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT)
- Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
- Формирование сигналов СПФ: ЦАП 12 бит, частота дискретизации 20 МГц
- Допусковый контроль (тест по маске)
- Декодирование сигналов CAN, LIN, FlexRay, I2C, UART/RS-232, SPI
- Генератор стандартных сигналов: синус, меандр, треугольник, пила (нараст/спад), Sin X/x, колоколообразный, шум, пост. напряжение /DC (одновременно с осциллографом!)
- Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка (x100.000.000)
- Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7
- Доп.канал интерфейса «Aux I/O» (вход/выход)
Комплектация осциллографа АКИП-4124/1G:
- Осциллограф АКИП-4124/1G;
- Кабель USB – 2 шт.;
- Адаптер питания;
- ПО на CD-диске;
- Руководство по эксплуатации на CD-диске;
- Пробники – 4 шт.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы курьерскими службами и транспортными компаниями. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже.
Характеристики
|
Канал горизонтального отклонения |
|
|
Число входных каналов |
4 |
|
Полоса пропускания (-3 дБ) |
100 МГц |
|
Коэффициент отклонения (Коткл.) |
10 мВ/дел…4 В/дел |
|
Вид входа |
открытый, закрытый |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания, не более |
3,5 нс |
|
Входное сопротивление |
1 МОм / 14 пФ |
|
Входное напряжение |
± 50 мВ … ± 20 В |
|
Канал вертикального отклонения |
|
|
Коэффициент развертки (Кразв.) |
1 нс…200 с/дел |
|
Погрешность установки Кразв. |
± 50 ppm (± 0,005 %) |
|
Режимы работы |
Основной, ZOOM окно, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Любой из 4-х каналов, внешняя синхронизация |
|
Условия запуска развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия, рант |
|
Режим запуска |
Автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
|
Частота дискретизации (однократный сигнал) |
1 ГГц (при объединении); 500 МГц – в 2-х канальном; 250 МГц – в 3-х или 4-х канальном |
|
Эквивалентная частота дискретизации |
5 ГГц |
|
Длина памяти (на канал) |
8 Мб |
|
Длина памяти (при объедении) |
32 Мб |
|
Интерполяция |
Линейная, Sin (X) / х |
|
Режимы сбора данных |
Выборка, послесвеч., цифровой самописец |
|
Курсорные измерения |
|
|
Функции |
∆U; ∆T; 1/∆T |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0…100 МГц |
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|
Глубина БПФ |
2…1048576 точек |
|
Функциональный генератор |
|
|
Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение (DC) |
|
Диапазон частот |
0,01 Гц … 1 МГц |
|
Выходной уровень |
±2 В; погрешность 1%, на нагрузке 600 Ом |
|
Генератор сигналов произвольной формы |
|
|
Частота дискретизации |
20МГц |
|
Длина памяти СПФ |
8 кБ |
|
Стандартные вых. сигналы |
Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
|
Разрешение ЦАП |
12 бит |
|
Время нарастания/спада |
|
|
Калибратор |
|
|
Выход калибровки пробников |
Меандр 1 кГц, 1,6 Впик-пик, 600 Ом |
|
Декодирование |
|
|
Формат последов. данных |
CAN, LIN, I2C, UART/RS-232, SPI, FlexRay |
|
Допусковый контроль |
|
|
Горизонтальное разрешение |
1000 … 10000 точек |
|
Статистика (Годен/Не годен) |
В допуске, не в допуске, общее кол-во тестов |
|
Общие данные |
|
|
Источник питания |
2 USB разъема или адаптер напряжения AC/DC (1 А, 5 В) |
|
Интерфейс |
USB 2.0 |
|
Габаритные размеры |
190 × 170 × 40 мм |
|
Масса |
0,5 кг |
