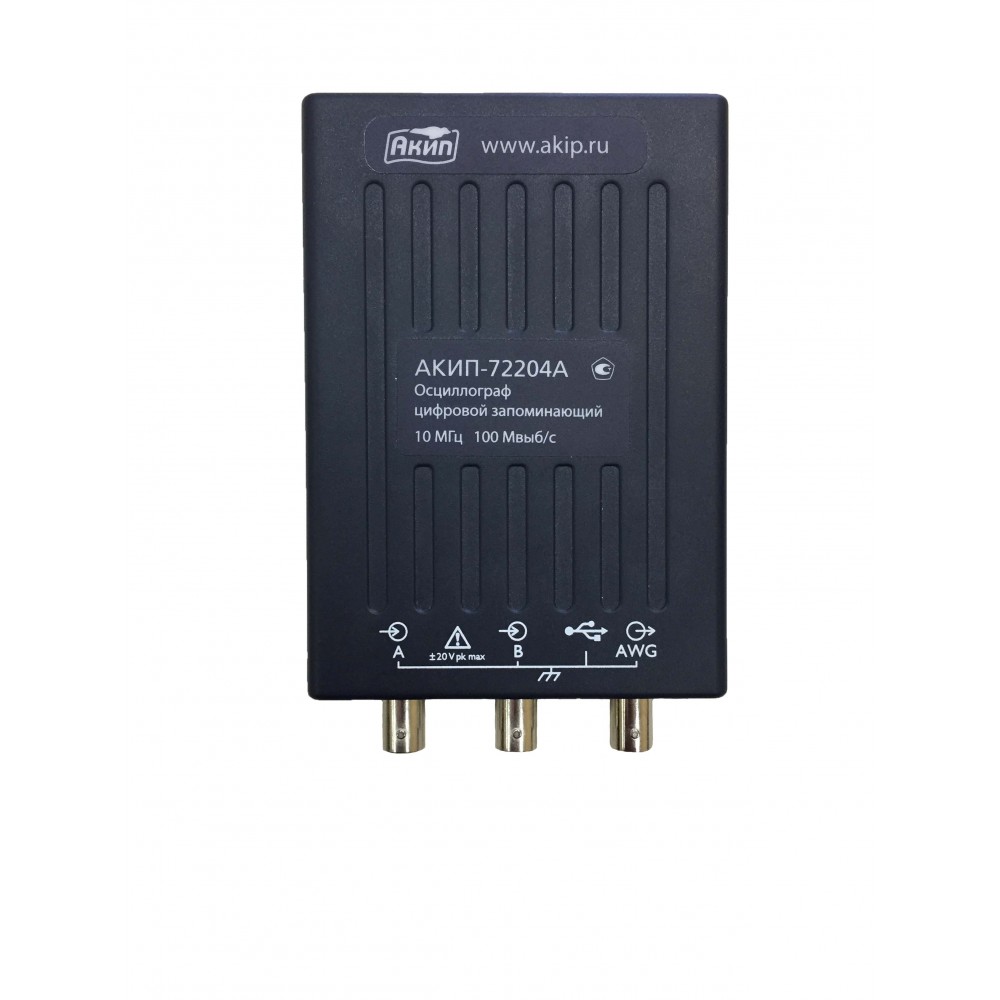

АКИП-72204A — цифровой запоминающий USB-осциллограф
Госреестр (ГРСИ): 63649-16
АКИП-72204А - цифровой запоминающий USB-осциллограф - «3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ / СПФ) + анализ последовательных данных, имеет 2 канала. Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 100 МГц и 200 МГц.
Особенности серии осциллографов АКИП-7220х:
- Осциллограф: 2 канала
- Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 100 МГц и 200 МГц
- Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
- Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
- Макс. объем памяти: от 8 кБ до 48 кБ (в зав. от модели)
- Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка / Zoom (x50.000)
- НЧ фильтр в полной полосе пропускания
- Цифровая регистрация на ПК (streaming mode): дискретизация 1 МГц, при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК
- Функциональный генератор (до 1 МГц / ±2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
- Формирование сигналов СПФ/ AWG(до 1 МГц / ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 8 кБ
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ
- Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
- Допусковый контроль (тест по маске)
- Интерфейс USB 2.0 (управление от внешнего ПК)
- ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (32 / 64 битн.)
- Ультракомпактность, масса 0,2 кг
Комплектация осциллографа АКИП-72204А:
- Осциллограф АКИП-72204А
- Кабель USB – 1 шт
- ПО+РЭ на CD-диске – 1 шт
- Пробники – 2 шт
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические требования.
Характеристики
|
Канал вертикального отклонения |
|
|
Число входных каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0…10 МГц |
|
Коэф. отклонения (Коткл.) |
10 мВ/дел…4 В/дел |
|
Вид входа |
1 МОм: открытый, закрытый |
|
Погрешность установки Коткл. |
± 3 % от полной шкалы |
|
Время нарастания |
≤ 35 нс |
|
Входное сопротивление |
1 МОм / 14 пФ |
|
Макс. входное напряжение |
± 20 В |
|
Защита входа |
± 20 В (DC + ACпик) |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
10 нс … 5000 с/дел |
|
Погрешность установки Кразв. |
± 100 ppm (±0,01 %) |
|
Режимы работы |
Основной, ZOOM окно, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Любой из 2-х каналов (A/B) |
|
Условия запуска развертки |
Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант |
|
Режим запуска |
Однокр., ждущий, автоколебательный, без синхронизации, эквивалентный |
|
Уровень запуска |
в полном диапазоне входного напряжения |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме ERES) |
|
Частота дискретизации (однокр. сигнал) |
1 кан. - 100 МГц 2 кан. - 50 МГц |
|
Эквив. част. дискретизации |
2 ГГц |
|
Длина памяти (при объедении) |
8 кБ |
|
Интерполяция |
Линейная, Sin (X)/ х |
|
Режимы сбора данных |
Выборка, послесвечение, цифровой самописец (ROLL) |
|
Курсорные измерения |
|
|
Функции |
∆U; ∆T; 1/∆T |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
Статистика |
Максимум, минимум, среднее, СКО |
|
Математика |
|
|
Функции |
−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay |
|
Операторы |
Любой кан. (A/B), опорная осциллогр.(ref), время, число-π(пи) |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0…10 МГц |
|
Индикация спектрограммы |
Амплитуда, среднее значение, удержание пика |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|
Глубина БПФ (точек) |
128…1.048.576 точек (1 М) |
|
Функциональный генератор |
|
|
Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный |
|
Диапазон частот |
0,03 Гц … 100 кГц |
|
Разрешение ЦАП |
12 бит |
|
Выходной уровень |
±2 В |
|
Выходное сопротивление |
600 Ом |
|
Погрешность уст. |
± 1% от полной шкалы |
|
Генератор сигналов произвольной формы - AWG |
|
|
Частота дискретизации |
2 МГц |
|
Длина памяти СПФ |
4 кБ |
|
Разрешение ЦАП |
12 бит |
|
Выходной уровень |
±2 В |
|
Диапазон частот |
> 100 кГц |
|
Время нарастания |
|
|
Декодирование послед. данных |
|
|
Формат данных |
CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay |
|
Допусковый контроль |
|
|
Статистика (Годен/ Не годен) |
В допуске, не в допуске, общее кол-во тестов |
|
Общие данные |
|
|
Источник питания |
USB порт |
|
Интерфейс |
USB 2.0 (совместимый с USB 3.0/1.1) |
|
Габаритные размеры |
142 × 92 × 19 мм |
|
Масса |
Не более 0,2 кг |
*технические характеристики и комплект поставки осциллографа могут быть изменены производителем без предварительного уведомления
