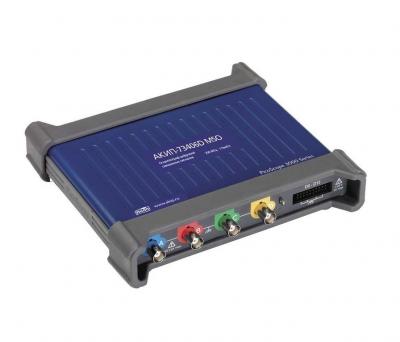

АКИП-73206D MSO
Артикул: не указано
Госреестр (ГРСИ): 63649-16
Госреестр (ГРСИ): 63649-16
АКИП-73206D MSO - цифровой запоминающий USB-осциллограф смешанных сигналов со следующими характеристиками:
- «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG)
- Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO)
- Полоса пропускания: 50 МГц, 70 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
- Макс. объем памяти: от 64 МБ до 512 МБ (в зав. от модели)
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, USB (single-ended)
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ
- Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
- Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретиз. 20 МГц, память 32 кБ
- Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x2.000.000)
- Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК
- Автоизмерения (более 20 параметров); курсорные измерения (ΔU; ΔT)
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
- Допусковый контроль (тест по маске)
- Интерфейс USB 3.0
- ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов.
Характеристики
| Характеристики | Параметры | АКИП-73203D, АКИП-73203D MSO,АКИП-73403D,АКИП-73403D MSO | АКИП-73204D,АКИП-73204D MSO,АКИП-73404D,АКИП-73404D MSO | АКИП-73205D,АКИП-73205D MSO,АКИП-73405D,АКИП-73405D MSO | АКИП-73206D,АКИП-73206D MSO,АКИП-73406D,АКИП-73406D MSO |
| Каналвертикального отклонения (Аналоговые каналы) | Число входных каналов | 2 - АКИП-73203D, АКИП-73204D, АКИП-73205D, АКИП-73206D (MSO)4 - АКИП-73403D, АКИП-73404D, АКИП-73405D, АКИП-73406D (MSO) | |||
| Полоса пропускания (-3 дБ) | 0…50 МГц | 0…70 МГц | 0…100 МГц | 0…200 МГц | |
| Время нарастания, не более | 7,0 нс | 5,0 нс | 3,5 нс | 1,75 нс | |
| Коэф. отклонения (Коткл.) | 4 мВ/дел…4 В/дел | ||||
| Вид входа | открытый, закрытый | ||||
| Погрешность установки Коткл. | ± 3 % | ||||
| Входное напряжение | ± 20 мВ … ± 20 В | ||||
| Диапазон установки смещения | ± 250 мВ (вх. напряж: ± 20 мВ … ± 200 мВ)± 2,5 В (вх. напряж: ± 500 мВ … ± 2 В)± 20 В (вх. напряж: ± 5 В … ± 20 В) | ||||
| Входное сопротивление | 1 МОм / 14 пФ | ||||
| Защита от перенапряжения | ± 100 В DC + ACпик | ||||
| Каналвертикального отклонения(Цифровые каналы)только модели MSO | Число каналов | 16 (2 порта по 8 каналов каждый) | |||
| Входной разъем | 2,54 мм 2х10 контактны разъем | ||||
| Максимальная частота | 100 МГц | ||||
| Мин. временной интервал | 5 нс | ||||
| Входной импеданс | 200 кОм (± 2%) / (8 ± 2) пФ | ||||
| Пороговый уровень | TTL, CMOS, ECL, PECL, заданный (-5…+5 В) | ||||
| Погрешность установки порога | ± 100 мВ | ||||
| Входное напряжение | ± 20 В (защита от перенапряжения ± 50 В) | ||||
| Задержка между каналами | |||||
| Каналгоризонтального отклонения | Коэф. развертки (Кразв.) | 1 нс…5000 с/дел | 500 пс…5000 с/дел | ||
| Погрешность установки Кразв. | ± 50 ppm (± 0,005 %) | ± 2 ppm (± 0,0002 %) | |||
| Режимы работы | Основной, ZOOM окно, X-Y | ||||
| Синхронизация | Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы,Вход внешней синхронизации (кроме MSO) | |||
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон | ||||
| Режим запуска | Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка) | ||||
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) | |||
| Частота дискретизации(однократный сигнал) | 1 ГГц (вкл. 1 аналоговый канал);500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты*) 250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты*)125 МГц (вкл. все аналоговые и цифровые порты*) | ||||
| Эквивалентная частота дискретизации | 2,5 ГГц | 2,5 ГГц | 5 ГГц | 10 ГГц | |
| Длина памяти (максимальная) | 64 МБ | 128 МБ | 256 МБ | 512 МБ | |
| Интерполяция | Линейная, Sin (X) / х | ||||
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец | ||||
| Курс.измерения | Функции | ΔU; ΔT; 1/ΔT | |||
| Автоматические измерения | По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | ||||
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD | ||||
| Анализаторспектра | Диапазон входных частот | 0…50 МГц | 0…70 МГц | 0…100 МГц | 0…200 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | ||||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса | ||||
| Глубина БПФ | 2…1048576 точек | ||||
| Функциональный генератор | Формы выходных сигналов | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП | |||
| Диапазон частот | 0,03 Гц … 1 МГц | ||||
| Выходной уровень | ±2 В; погрешность 1%, на нагрузке 600 Ом | ||||
| Генератор сигналовпроизвольнойформы | Частота дискретизации | 20МГц | |||
| Длина памяти СПФ | 32 кБ | ||||
| Разрешение ЦАП | 12 бит | ||||
| Время нарастания/спада | |||||
| Калибратор | Выход калибровки пробников | Меандр 1 кГц, 2 Впик-пик, 600 Ом | |||
| Декодирование | Формат последов. данных | CAN, FlexRay, I2C, I2S, LIN, SPI, UART/RS-232, USB (single-ended) | |||
| Допусковый контроль | Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов | |||
| Общие данные | Источник питания | Разъем USB или адаптер напряжения AC/DC (1,5 А, 5 В)* | |||
| Интерфейс | USB 3.0 (USB 2.0 совместимый) | ||||
| Габаритные размеры | 190 × 170 × 40 мм | ||||
| Масса | 0,5 кг | ||||
| Комплект поставки | Кабель USB 3.0 (1), адаптер питания (1)**, ПО на CD-диске (1), руководство по эксплуатации на CD-диске (1), пробники (2 или 4).Дополнительно в версии MSO: кабель цифровых каналов (1), набор микрозажимов (2х10) | ||||
