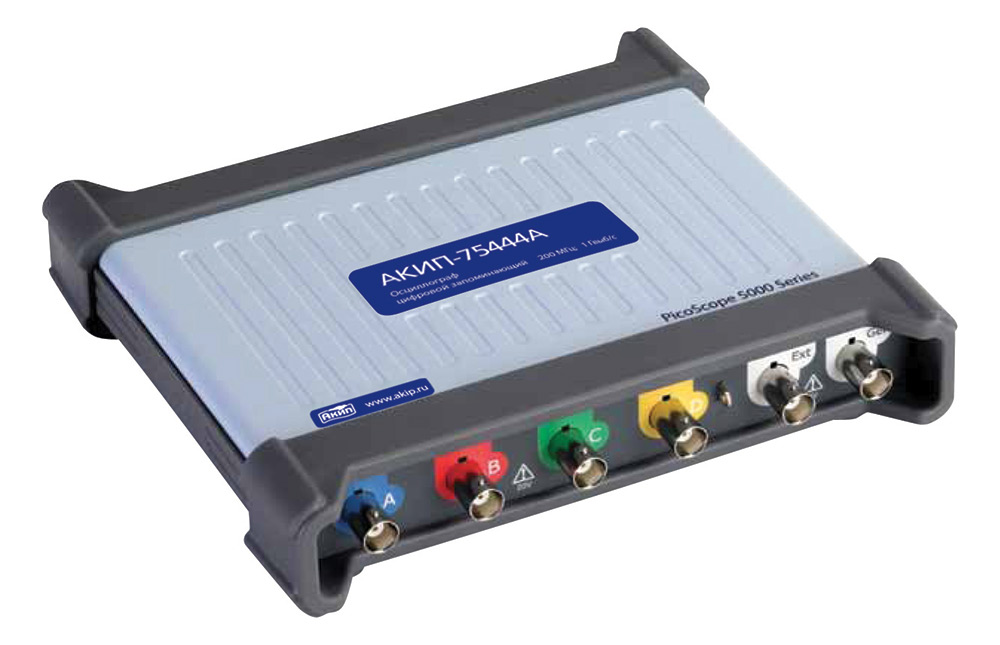

АКИП-75444А — цифровой запоминающий USB-осциллограф (снят с производства)
Госреестр (ГРСИ): 63649-16
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
АКИП-75444А - цифровой запоминающий USB-осциллограф - «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ. Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит. Осциллограф: 4 канала, полоса пропускания: 200 МГц, максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц).
Особенности серии осциллографов АКИП-75444А:
- «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
- Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
- Осциллограф: 2/4 канала
- Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
- Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
- Максимальный объем памяти до 512 МБ (в зависимости от модели)
- Автоизмерения (26 параметров); курсорные измерения (?U; ?T)
- Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
- Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 20 МГц, память до 48 кБ (модели с индексом B)
- Допусковый контроль (тест по маске)
- Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
- Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ (одновременно с осциллографом!)
- Цифровые фильтры, математика
- Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
- Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7
- Гарантия 5 лет, масса 900 г
Комплектация осциллографа АКИП-75444А:
- Осциллограф АКИП-75444А;
- Кабель USB – 2 шт.;
- Адаптер питания – 1 шт.;
- ПО на CD-диске – 1 шт.;
- Руководство по эксплуатации на CD-диске – 1 шт.;
- Пробники – 4 шт.
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей.
Характеристики
|
Канал вертикального отклонения |
||||||
|
Число входных каналов |
4 |
|||||
|
Полоса пропускания (-3 дБ) |
АЦП 8…15 бит: 0…200 МГц АЦП 16 бит: 60 МГц |
|||||
|
Ограничение полосы пропуск. |
20 МГц |
|||||
|
Коэф. отклонения (Коткл.) |
20 мВ/дел…4 В/дел |
|||||
|
Вид входа |
открытый, закрытый |
|||||
|
Погрешность установки Коткл. |
±50 мВ … ±20 В: ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы ±10 мВ … ±20 мВ: Все режимы: ± 5 % от полной шкалы |
|||||
|
Время нарастания |
АЦП 8…15 бит: не более 1,75 нс АЦП 16 бит: не более 5,8 нс |
|||||
|
Входное сопротивление |
1 МОм±1% / 13 пФ±1 пФ |
|||||
|
Входное напряжение |
± 10 мВ … ± 20 В (11 диапазонов) |
|||||
|
Постоянное смещение |
±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) ±2,5 В (диапазоны: 500 мВ, 1, 2 В) ±20 В (диапазоны: 5, 10, 20 В) |
|||||
|
Защита от перенапряжения |
± 100 В (DC + ACпик) |
|||||
|
Канал горизонтального отклонения |
||||||
|
Коэф. развертки (Кразв.) |
500 пс…1000 с/дел |
|||||
|
Погрешность установки Кразв. |
± 2 ppm (± 0,0002 %) |
|||||
|
Режимы работы |
Основной, ZOOM окно, X-Y |
|||||
|
Джиттер синхронизации, скз |
≤ 3 пс |
|||||
|
Синхронизация |
||||||
|
Источники синхросигнала |
Любой из 4-х каналов, внешняя синхронизация |
|||||
|
Условия запуска развертки |
Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый |
|||||
|
Режим запуска |
Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) |
|||||
|
Вход внеш. синхронизации |
200 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) |
|||||
|
Аналого-цифровое преобразование |
||||||
|
Разрешение по вертикали |
8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо Программное увеличение разрешения (ERES) + 4 бита |
|||||
|
Частота дискретизации (однократный сигнал) |
|
8 бит |
12 бит |
14 бит |
15 бит |
16 бит |
|
1 канал |
1 ГГц |
500 МГц |
125 МГц |
125 МГц |
62,5 МГц |
|
|
2 канала |
500 МГц |
250 МГц |
125 МГц |
125 МГц |
- |
|
|
3 канала |
250 МГц |
125 МГц |
125 МГц |
- |
- |
|
|
4 канала |
250 МГц |
125 МГц |
125 МГц |
- |
- |
|
|
Эквивалентная частота дискретизации |
10 ГГц |
|||||
|
Длина памяти (при объедении) |
8 бит: 256 МБ ≥ 12 бит: 128 МБ |
|||||
|
Сегментированная память |
10000 сегментов |
|||||
|
Интерполяция |
Линейная, Sin (X) / х |
|||||
|
Режимы сбора данных |
Выборка, послесвеч., цифровой самописец (100 МБ) |
|||||
|
Курсорные измерения |
||||||
|
Функции |
∆U; ∆T; 1/∆T |
|||||
|
Автоматические измерения |
||||||
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|||||
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|||||
|
Статистика |
Минимум, максимум, СКО |
|||||
|
Анализатор спектра |
||||||
|
Диапазон входных частот |
0…200 МГц |
|||||
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|||||
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|||||
|
Глубина БПФ |
128…1048576 точек |
|||||
|
Функциональный генератор |
||||||
|
Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение (DC) |
|||||
|
Диапазон частот |
0,03 Гц … 20 МГц |
|||||
|
Погрешность уст. частоты |
± 2 ppm (± 0,0002 %) |
|||||
|
Выходной уровень |
±2 В; погрешность 1%, на нагрузке 50 Ом |
|||||
|
ГКЧ |
Прямой/обратный ход |
|||||
|
Калибратор |
||||||
|
Выход калибратора пробников |
Меандр 1 кГц, 3 Впик-пик, 600 Ом |
|||||
|
Декодирование |
||||||
|
Формат последов. данных |
CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI |
|||||
|
Допусковый контроль |
||||||
|
Статистика (Годен/Не годен) |
В допуске, не в допуске, общее кол-во тестов |
|||||
|
Общие данные |
||||||
|
Источник питания |
2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В) |
|||||
|
Интерфейс |
USB 2.0 |
|||||
|
Рабочие условия |
Температура: 0°…50°C; Влажность: 5…80% |
|||||
|
Габаритные размеры |
190 × 170 × 40 мм |
|||||
|
Масса |
0,5 кг |
|||||
