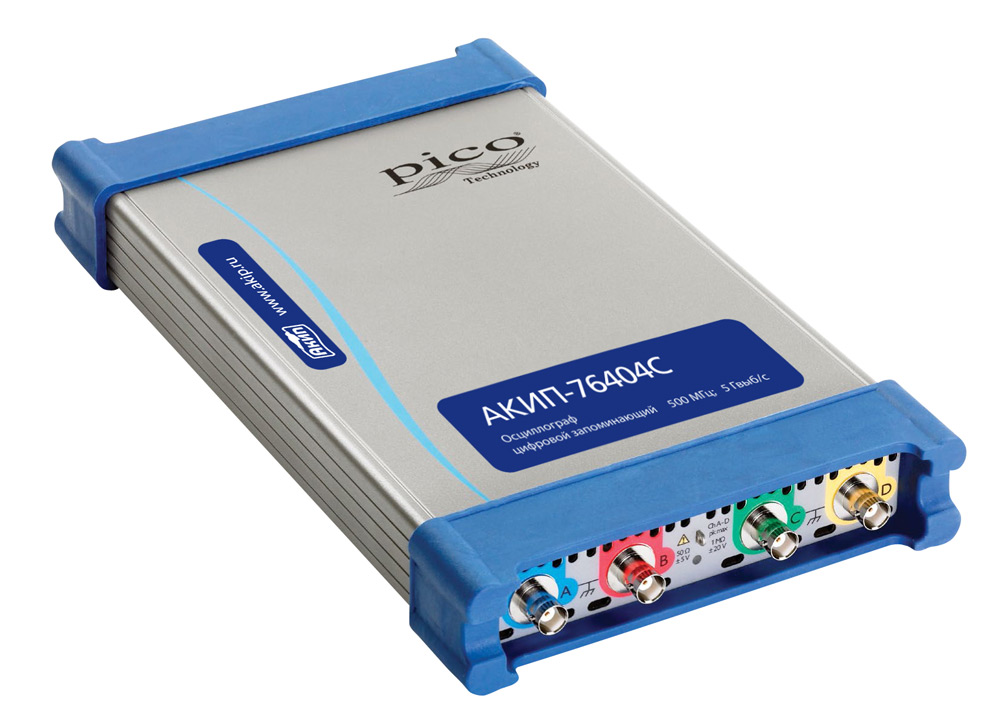

АКИП-76402C — цифровой запоминающий USB-осциллограф (снят с производства)
Госреестр (ГРСИ): 63649-16
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
Вы сожете заказать поверку, юстировку, калибровку или ремонт оборудования.
АКИП-76402C - цифровой запоминающий USB-осциллограф со встроенными генераторами сигналов (функциональный и СПФ) поддерживают функцию одновременной работы генератора, анализатора или осциллографа по различным входным каналам.
Особенности серии осциллографов АКИП-76402C:
- «5 в 1»: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных
- Осциллограф: 4 канала
- Полоса пропускания: 250 МГц, 350 МГц и 500 МГц
- Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
- Макс. частота дискретизации: 5 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 50 ГГц
- Макс. объем памяти: от 256 МБ до 2 ГБ (в зав. от модели)
- Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x100.000.000)
- Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц)
- Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК
- Функциональный генератор (до 20 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC. Для моделей с индексом D дополнительно: пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
- Формирование сигналов СПФ/ AWG (модели с индексом D): до 20 МГц, ЦАП 12 бит, частота дискретиз. 200 МГц, память 64 кБ
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 Мб
- Автоизмерения (15 параметров); курсорные измерения (?U; ?T; 1/?T)
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ?)
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
- Допусковый контроль (тест по маске)
- Интерфейс USB 3.0 (управление от внешнего ПК)
- ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8
- Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами SDK)
- Питание от сетевого адаптера 12В/ 4А.
Комплектация USB-осциллографа АКИП-76402С:
- USB-осциллограф АКИП-76402С;
- Кабель USB;
- Адаптер питания;
- ПО на CD-диске;
- Руководство по эксплуатации на CD-диске;
- Пробники – 4 шт.;
- Футляр-кейс.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов.
Характеристики
|
Канал вертикального отклонения |
|
|
Число входных каналов |
4 |
|
Полоса пропускания (-3 дБ) |
0...250 МГц |
|
Коэф. отклонения (Коткл.) |
10 мВ/дел...4 В/дел |
|
Вид входа |
1 МОм: открытый, закрытый; 50 Ом: закрытый |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания |
Не более 1,4 нс |
|
Входное сопротивление |
1 МОм / 15 пФ; 50 Ом |
|
Макс. входное напряжение |
20 В – 1 МОм; 5 В – 50 Ом |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
1 нс…5000 с/дел |
|
Погрешность установки Кразв. |
± 5 ppm (± 0,0005 %) |
|
Режимы работы |
Основной, ZOOM окно, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Любой из 4-х каналов (A/B/C/D), вх. внеш. синхр (AUX In) |
|
Условия запуска развертки |
Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант |
|
Режим запуска |
Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка), эквивалентный |
|
Уровень запуска |
в полном диапазоне входного напряжения |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме ERES) |
|
Частота дискретизации (однокр. сигнал) |
5 ГГц (при объед. каналов); 2,5 ГГц – в 2-х канальном; 1,25 ГГц – в 4-х канальном |
|
Эквив. част. дискретизации |
50 ГГц |
|
Длина памяти (при объедении) |
256/ 512 МБ |
|
Интерполяция |
Линейная, Sin (X)/ х |
|
Режимы сбора данных |
Выборка, послесвечение, цифровой самописец |
|
Курсорные измерения |
|
|
Функции |
∆U; ∆T; 1/∆T |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
Математика |
|
|
Функции |
−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay |
|
Операторы |
Любой кан. (A/B/C/D), опорная осциллогр.(ref), время, число-π(пи) |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0…250 МГц |
|
Индикация спектрограммы |
Амплитуда, среднее значение, удержание пика |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|
Глубина БПФ |
128…1.048.576 точек (1 М) |
|
Функциональный генератор |
|
|
Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение (DC) |
|
Диапазон частот |
0,03 Гц … 20 МГц |
|
Разрешение ЦАП |
12 бит |
|
Выходной уровень |
250 мВ … 2 В (на нагр. 50 Ом) |
|
Погрешность уст. |
± 1% |
|
Калибратор |
|
|
Частота и форма |
1 кГц/ меандр (для калибровки пробников) |
|
Амплитуда |
2 Впик-пик, |
|
Вых. импеданс |
600 Ом (защита выхода ± 5В (AC+DC)) |
|
Декодирование послед. данных |
|
|
Скорость передачи данных |
10 кб/с … 1 Мб/с |
|
Пороговый уровень |
Настраиваемый (авто или ручной) |
|
Формат данных |
CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay |
|
Допусковый контроль |
|
|
Горизонтальное разрешение |
1000 … 10000 точек |
|
Статистика (Годен/ Не годен) |
В допуске, не в допуске, общее кол-во тестов |
|
Общие данные |
|
|
Источник питания |
12В ±5%, макс. потребл. ток 4 А (сетевой адаптер AC/DC ~220В) |
|
Интерфейс |
USB 3.0 (совместимый с USB 2.0/1.1) |
|
Габаритные размеры |
170 × 255 × 40 мм |
|
Масса |
1 кг |
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
