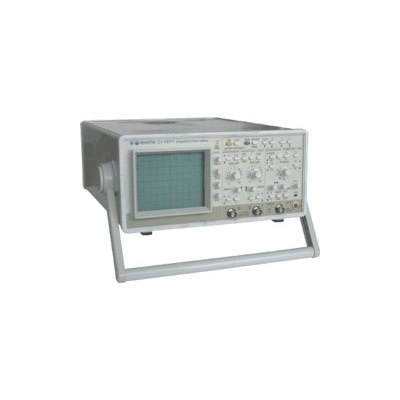

Аналоговый двухканальный осциллограф-мультиметр С1-167/2
Госреестр (ГРСИ): не указано
С1-167/2 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0 - 25 МГц со встроенным мультиметром, измеряющим напряжение и силу постоянного тока, среднее квадратическое значение напряжения и силы переменного тока, электрическое сопротивление постоянному току.
Осциллограф-мультиметр С1-167/2 может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.
Отличительные особенности осциллографа С1-167/2:
- Полоса пропускания 0 - 25 МГц
- Два канала
- Режим X-Y с калиброванным коэффициентом отклонения
- Модуляция яркости луча (Z-вход)
- Выход (Z-выход) положительного импульса прямого входа
- Встроенный мультиметр (3,5 разряда, СИД) U=, U~, I=, I~, R
- Автоматический выбор предела
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания | 0-25 мГц |
| Коэффициенты отклонения | 2 мВ/дел-10В/дел (шаг 1-2-5) |
| Погрешность установки | ±3 % |
| Время нарастания ПХ | ≤14 нс |
| Входной импеданс | 1 МОм/232 пФ, (10 МОм/12 пФ с делителем 1:10 ) |
| Входное напряжение С открытым входом С закрытым входом С делителем 1:10 |
≤110 ≤110 ≤250 |
| Режимы по вертикали Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, суммирование каналов |
|
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 100 н сек/дел-0,2 сек/дел (шаг 1-2-5) |
| Погрешность установки | ±4 %, с растяжкой ±5 % |
| Растяжка развёртки | x10 |
| Режимы развёртки | Автоколебательный, ждущий |
| Синхронизация | |
| Источники | Канал А, канал Б, сеть, внешний |
| Внешняя синхронизация | 25 МГц; 0,2-10 В (1МОм/25пФ) |
| Режим X-Y Наличие режима X-Y в полосе 20 Гц-1 МГц, коэффициенты отклонения 2 мВ/дел - 10В/дел ±10 %) |
|
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
| Размер экрана | 80x100 мм |
| Питание | 230В±10 %, 50 Гц |
| Потребляемая мощность | 90В · А |
| Габаритные размеры (HxWxD) | 130x300x385 мм |
| Масса | 8 кг |
| Условия эксплуатации Рабочая температура Влажность |
5 °С-40 °С 80 % при 25 °С |
| Мультиметр | |
| Напряжение постоянного тока | |
| Диапазон измерений | 1 мВ-500 В |
| Пределы измерений | 2, 20, 200, 500В |
| Погрешность измерений | 0,1 % |
| Напряжение переменного тока | |
| Диапазон измерений | 1 мВ-500 В |
| Пределы измерений | 2, 20, 200, 500В |
| Погрешность измерений | 0,25 % |
| Диапазон частот | 40 Гц-100 КГц |
| Постоянный ток | |
| Диапазон измерений | 1 мА-2000 мА |
| Пределы измерений | 2000 мА |
| Погрешность измерений | 0,25 % |
| Переменный ток | |
| Диапазон измерений | 1 мА-2000 мА |
| Пределы измерений | 2000 мА |
| Погрешность измерений | 0,5 % |
| Диапазон частот | 40 Гц-5 КГц |
| Сопротивление | |
| Диапазон измерений | 1 Ом-2 МОм |
| Пределы измерений | 2, 20, 200, 2000 кОм |
| Погрешность измерений | 0,2 % |
| Общие характеристики | |
| Выбор поддиапазона | Автоматический |
| Индикатор | СИД 3,5 разряда |
