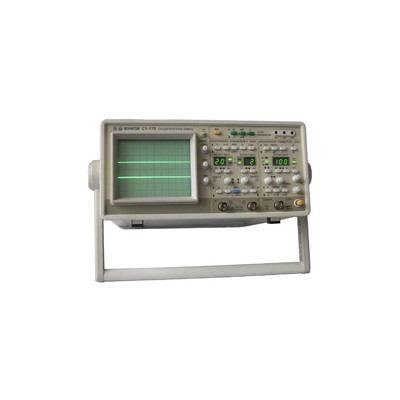

Аналоговый двухканальный осциллограф С1-176/1
Госреестр (ГРСИ): не указано
С1-176/1 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-25 МГц, а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов.
Осциллограф С1-176/1 имеет следующие отличительные особенности:
- Жесткие условия эксплуатации (-10°С...+40°С)
- Полоса пропускания 0 - 25 МГц
- Два канала
- Индикация коэффициентов отклонения и развертки на светодиодных матрицах
- Десятикратная растяжка развертки
- Калибратор 0,6 В, 1 кГц (± 1%)
- Режим X-Y
- Встроенный тестер компонентов
- Экран 80х100 мм
- Масса 6,8 кг
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания | 0-25 МГц |
| Коэффициенты отклонения | 2 мВ/дел-20В/дел (шаг 1-2-5) |
| Погрешность установки | ±3 %, ±4 % с делителем 1:10 |
| Время нарастания ПХ | ≤7 нс |
| Входной импеданс | 1 МОм/25 пФ, (с делителем 1:10 10 МОм/23 пФ) |
| Входное напряжение С открытым входом С закрытым входом С делителем 1:10 |
≤110 ≤110 ≤250 |
| Режимы по вертикали | Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А+Б |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 50 нсек./дел-0,5 сек./дел, (шаг 1-2-5) |
| Погрешность установки | ±3 % , с растяжкой ±6 % |
| Растяжка развёртки | x10 |
| Режимы развёртки | Автоколебательный, ждущий |
| Синхронизация | |
| Источники | Канал А, канал Б, сеть, внешняя |
| Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2-5 В |
| Режим X-Y | Режим X-Y в полосе 20 Гц-1 МГц, коэффициент отклонения-2 мВ/дел-10В/дел (±10 %) |
| Общие характеристики | |
| Размер экрана | 80x100 мм |
| Встроенный калибратор | "меандр" 1000 Гц, 0,6В±0,8 % |
| Питание | 230В±10 %, 50 Гц;=27В (опция) |
| Потребляемая мощность | 90В · А |
| Габаритные размеры (HxWxD) | 140x300x384 мм |
| Масса | 6,8 кг |
| Условия эксплуатации Рабочая температура Влажность |
-10 °С...+40 °С 90 % при 25 °С |
| Тестер компонентов | |
| B режиме тестера компонентов осциллограф обеспечивает наблюдение на экране ЭЛТ вольт-амперных характеристик (ВАХ) двухполюсников и трехполюсников. Диапазон наблюдаемых ВАХ ограничивается ромбом с диагоналями | |
| По напряжению (ось Х), не менее | ±12В |
| По напряжению (ось Х), не менее | ±12 мА |
