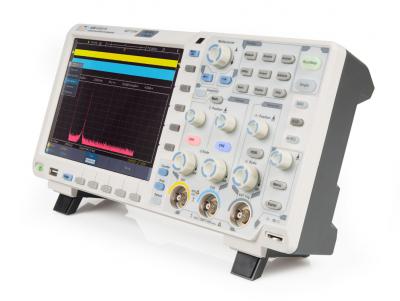

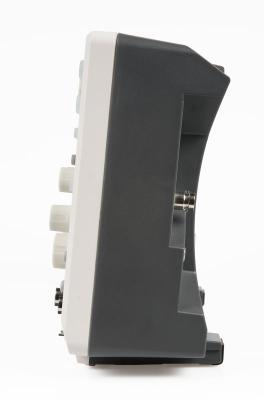

Цифровой осциллограф АКИП-4122/12V
Госреестр (ГРСИ): 72320-18
Особенности АКИП-4122/12V:
- Количество каналов: 2 (+ вход внеш. синхр EXT);
- Полосы пропускания: 100;
- Объем памяти 40 М (на канал);
- Макс. частота дискретизации: 500 МГц;
- Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
- Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
- Цифровые фильтры (ФВЧ, ФНЧ);
- Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
- Память: 100 осциллограмм, 8 профилей настроек;
- Интерфейс: USB 2.0, LAN для управления и сохранения данных;
- Выход для внешнего монитора (VGA);
- Цветной TFT-дисплей (20 см) с регулируемой яркостью.
Комплект поставки АКИП-4122/12V
|
№ |
Наименование |
Количество |
|
1 |
Осциллограф цифровой запоминающий - АКИП-4122/12V |
1 |
|
2 |
Шнур питания |
1 |
|
3 |
Делитель 1:1/1:10 |
2 |
|
4 |
Аккумуляторная батарея (7,4 В, 8 А*ч, Li - Pol ) |
1 |
|
5 |
ПО ( CD - диск) |
1 |
|
6 |
Руководство по эксплуатации |
1 |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания.
Характеристики
|
Параметр |
|
АКИП-4122/8, АКИП-4122/12 |
|
|
Канал вертикального отклонения |
|||
|
Число каналов |
|
2 |
|
|
Полоса пропускания (-3 дБ) |
|
0...200 МГц |
|
|
Ограничение полосы |
20 МГц |
||
|
Коэффициент отклонения (Коткл.) |
1 мВ/дел...10 В/дел |
||
|
Погрешность установки Коткл. |
± 3 % |
||
|
Связь по входу |
Открытый, закрытый, земля |
||
|
Полоса пропускания (-3 дБ) |
|
≤ 1,7 нс |
|
|
Входной импеданс |
1 МОм ( ± 2 %) / 15 пФ ± 5 пФ |
||
|
Максимальное входное напряжение |
300 В /1 МОм; 5 В 50 МОм ( DC + AС пик, до 1 кГц) |
||
|
Математика |
+, - , х , дел.; БПФ ( дБ или мВскз) на участке 1 кб |
||
|
Канал горизонтального отклонения |
|||
|
Коэффициент развертки (К разв.) |
|
1 нс/дел...1000 с/дел (шаг 1-2-5) |
|
|
Погрешность установки К разв. |
± 0,0001 % |
||
|
Режимы работы |
Основной, задержанный (100 нс...10 с), ZOOM окна, самописец (1 мс/дел – 100 0 с/дел), X - Y |
||
|
Синхронизация |
|||
|
Источники синхросигнала |
Канал 1, канал 2 , сеть, внешний ( Ext , Ext /5 ) |
||
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ ** ( NTSC , PAL / SECAM ), по фронту (нараст/ спад.) , по дл . импульса ( 24 нс...10 с), попеременно ( ALT ); |
||
|
Связь входа |
ФНЧ, ФВЧ, связь АС, связь DC |
||
|
Чувствительность |
~ 0,3 делени я (в зав. от Коткл.) |
||
|
Аналого-цифровое преобразование |
|||
|
Разрешение по вертикали |
|
8 бит для АКИП - 4122/ 8 12 бит для АКИП - 4122/ 12 |
|
|
Максимальная частота дискретизации |
|
2 ГГц |
|
|
Частота дискретизации (на канал) |
|
1 ГГц |
|
|
Длина записи |
40 МБ (на канал) |
||
|
Режимы работы |
Выборка, пик. детектор ; усреднение ( 4 / 16/ 64/ 128 ) , накопление (1 , 2, 5 с, беск.) , интерполяция ( sinx )/ x |
||
|
Курсорные измерения |
|||
|
Функции |
Δ U ; Δ T ; 1/ Δ T |
||
|
Автоматические измерения |
|||
|
Функции по вертикали |
U пик - пик; U макс. ; U мин.; + U ; - U ; U ампл; U сред; U ср.кв.; выбросы на вершине и в паузе ( фронт ) |
||
|
Функции по горизонтали |
f ; T ; t нараст . ; t среза; + τ ; - τ ; коэф. заполнения (%) |
||
|
Измерение t задержки |
Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез) |
||
|
Дополнительные возможности |
|||
|
Цифровой регистратор |
1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10 с) |
||
|
Интерфейсы |
USB (максимальный объем USB диска – 8 ГБ), LAN |
||
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
||
|
Режим X - Y |
Х – канал 1; Y – кананал 2 , разность фаз |
||
|
Внутренняя память |
100 осциллограмм, 8 профилей настроек (запись/ воспроизведение). |
||
|
Общие данные |
|||
|
ЖК - дисплей |
Цветной ( TFT ), диагональ 20см, 10 х 14 дел (разрешение 800 х 600) |
||
|
Напряжение питания |
100...240 В, 47...63 Гц (автовыбор) |
||
|
Потребляемая мощность |
18 Вт |
||
|
Габаритные размеры |
Габаритные размеры 340 х 177 х 90 мм |
||
|
Масса |
2,6 кг |
||
