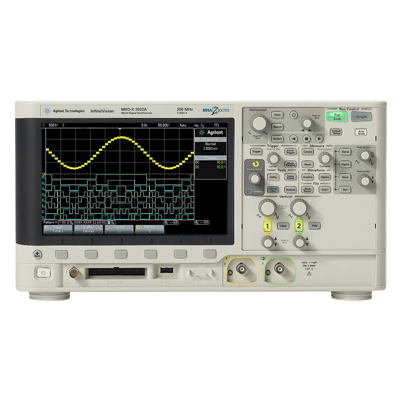

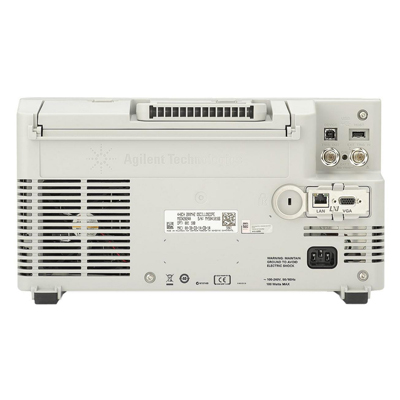

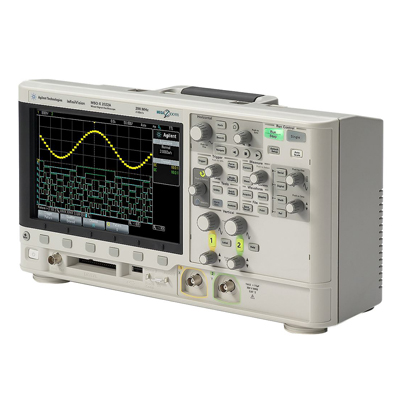

Цифровой осциллограф Keysight DSOX2012A
Госреестр (ГРСИ): не указано
Модельный ряд осциллографов серии Х семейства InfiniiVision – гарантирует, что пользователь получит именно то, что ему необходимо сегодня с возможностью модернизации в будущем.
46 моделей с полосами пропускания от 70 МГц до 1,5 ГГц. Несколько приборов в одном: осциллограф, логический анализатор, анализатор протоколов, генератор сигналов стандартной/произвольной формы, вольтметр. Самая высокая в отрасли скорость обновления сигналов на экране: до 1 000 000 осциллограмм/с. Интеллектуальная память на основе технологии MegaZoom IV. Возможность полной модернизации, включая расширение полосы пропускания.
Преимущества осциллографа DSOX2012A:
- Самый большой экран и ёмкостной сенсорный дисплей
- Самая высокая скорость обновления отображения сигналов
- Технические решения, использованные компанией Agilent
- Лучшие осциллографы в своём классе
- Осциллограф смешанных сигналов (MSO): 8 интегрированных цифровых каналов
- Единственный в отрасли встроенный генератор сигналов стандартной/произвольной формы с диапазоном частот до 20 МГц
- Аппаратный запуск и декодирование протоколов последовательных шин
- Интегрированный цифровой вольтметр
- Возможности модернизации
- Опции испытаний на соответствие маске
- Сегментированная память + декодирование протоколов последовательных шин
- Приложение для измерения и анализа параметров мощности
- Запуск по видеосигналам и анализ результатов измерений для стандартов телевидения высокой чёткости HDTV
- Опорные сигналы
- Локализация графического интерфейса пользователя и встроенной справочной системы
- Возможности подключения и совместимость со стандартом LXI
- Виртуальная передняя панель
- Программа анализа сигналов осциллографа InfiniiView
- Программное обеспечение визуализатора спектра (ASV)
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значения |
| Полоса пропускания | 100 МГц |
| Аналоговые каналы | 2 |
| Логические каналы | 8 для моделей MSOX (или моделей DSOX после апгрейда) |
| Частота дискретизации | 2 Гвыб/с на половине каналов, 1 Гвыб/с на всех каналах |
| Глубина памяти | 100 Квыб |
| Вертикальное разрешение | 8 бит |
| Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе | 2 мВ/дел - 10 мВ/дел: ±4 % 10 мВ/дел - 5 В/дел: ±3 % |
| Горизонтальное разрешение | 2,5 пс |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Ограничение полосы пропускания | 20 МГц |
| Входной импеданс | 1 МОм, 18 пФ |
| Погрешность временной базы | 25±5 ppm |
| Режимы сбора данных Нормальный С усреднением Сегметированный С обнаружением пиков Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64, … до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 500 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
| Режимы запуска Принудительный По перепаду По ТВ сигналу По длительности импульса Логический |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигналав любом канале Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с) Запуск по логической комбинации двух активных каналов |
| Измерения | 25 автоматических измерений |
| Математические функции | Сложение, вычитание, умножение, БПФ |
| Логические каналы Количество каналов Частота дискретизации Динамический диапазон |
8 (для моделей MSOX или моделей DSOX после апгрейда) 1 ГВыб/с ±10 В |
| Генератор сигналов Частота Формы сигнала |
0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
| Скрорость обновления дисплея | 50000 осцилограмм в секунду |
| Интерфейс Стандартно Опционально |
USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
| Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
| Вес | 3,85 кг |
