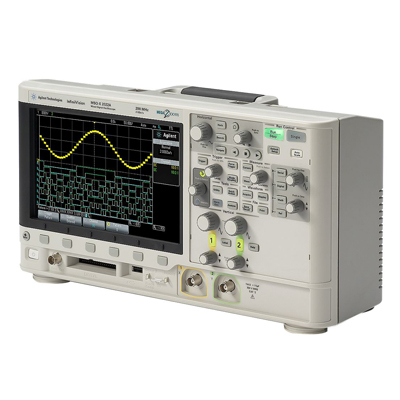

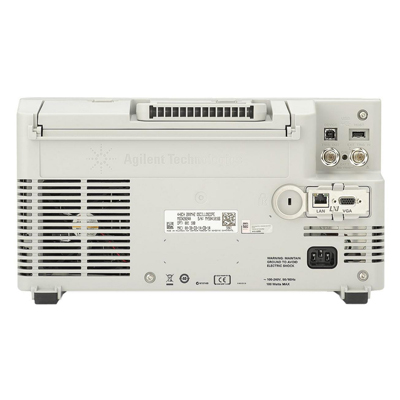

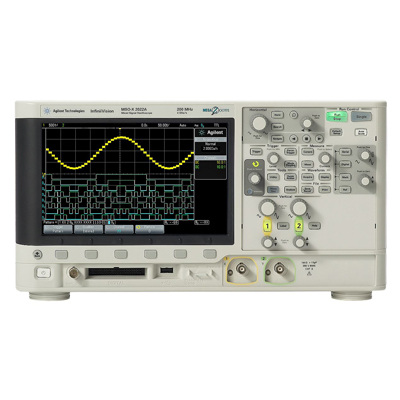

Цифровой осциллограф Keysight MSOX2012A
Госреестр (ГРСИ): не указано
Модельный ряд осциллографов серии Х семейства InfiniiVision – гарантирует, что пользователь получит именно то, что ему необходимо сегодня с возможностью модернизации в будущем.
46 моделей с полосами пропускания от 70 МГц до 1,5 ГГц. Несколько приборов в одном: осциллограф, логический анализатор, анализатор протоколов, генератор сигналов стандартной/произвольной формы, вольтметр. Самая высокая в отрасли скорость обновления сигналов на экране: до 1 000 000 осциллограмм/с. Интеллектуальная память на основе технологии MegaZoom IV. Возможность полной модернизации, включая расширение полосы пропускания.
Преимущества осциллографа MSOX2012A:
- Самый большой экран и ёмкостной сенсорный дисплей
- Самая высокая скорость обновления отображения сигналов
- Технические решения, использованные компанией Agilent
- Лучшие осциллографы в своём классе
- Осциллограф смешанных сигналов (MSO): 8 интегрированных цифровых каналов
- Единственный в отрасли встроенный генератор сигналов стандартной/произвольной формы с диапазоном частот до 20 МГц
- Аппаратный запуск и декодирование протоколов последовательных шин
- Интегрированный цифровой вольтметр
- Возможности модернизации
- Опции испытаний на соответствие маске
- Сегментированная память + декодирование протоколов последовательных шин
- Приложение для измерения и анализа параметров мощности
- Запуск по видеосигналам и анализ результатов измерений для стандартов телевидения высокой чёткости HDTV
- Опорные сигналы
- Локализация графического интерфейса пользователя и встроенной справочной системы
- Возможности подключения и совместимость со стандартом LXI
- Виртуальная передняя панель
- Программа анализа сигналов осциллографа InfiniiView
- Программное обеспечение визуализатора спектра (ASV)
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Полоса пропускания | 100 МГц |
| Расширение полосы пропускания | Да |
| Число каналов | 2 |
| Частота дискретизации | 1 Гвыб/с на канал, 2 Гвыб/с с чередованием |
| Глубина памяти (длина записи) | 100 квыб |
| Экран | 8,5-дюймовый WVGA, 64 градации яркости |
| Частота обновления экрана | 50000 осциллограмм в секунду |
| Вешний запуск | Есть во всех моделях |
| Вертикальное разрешение | 8 бит |
| Чувствительность по вертикали | От 2 мВ/дел. до 5 В/дел |
| Вертикальная погрешность по постоянному току | ±[Погрешность усиления по постоянному току + погрешность отклонения по вертикали по постоянному току + 0,25 % полной шкалы] |
| Погрешность усиления по постоянному току* | ±3 % (≥10 мВ/дел); ±4 % (<10 мВ/дел) |
| Растяжение по вертикали | Возможность масштабирования и изменения положения текущих или сохраненных сигналов по вертикали. Когда захват осуществлен, то поворотом ручек масштаба по вертикали и смещения положения можно сдвинуть сигнал и изменить масштаб. Растяжение и сжатие проходит в течении менее чем 100 мс |
| Максимальное входное напряжение | КАТ I 300 Вср.кв., 400 Впик-пик Кратковременная перегрузка 1,6 кВпик-пик КАТ II 300 Вср.кв., 400 Впик-пик С пробником 10073C 10:1 – КАТ I 500 Впик-пик, КАТ II 400 Впик-пик С пробником N2862A или N2863A 10:1 – 300 Вср.кв. |
| Диапазон позиционирования/смещения | От 2 мВ до 200 мВ /дел: ±2В >200 мВ до 5 В/дел: ±50В |
| Ограничение полосы пропускания | 20 МГц (отключается) |
| Режим входа | Связь по постоянному току, связь по переменному току, земля |
| Входное сопротивление | 1 Мом ±2 % |
| Диапазон скоростей развертки | От 5 нс/дел до 50 с/дел |
| Погрешность измерения временных интервалов (с использованием курсора) | ±(Погр. частоты генератора развертки * погр. считывания) ± (0,0016 % * ширина экрана) ± 100 пс |
| Динамический диапазон | ±8 делений от центра экрана |
| Растяжение по горизонтали | Горизонтальное растяжение или сжатие измеряемого или записанного сигнала |
