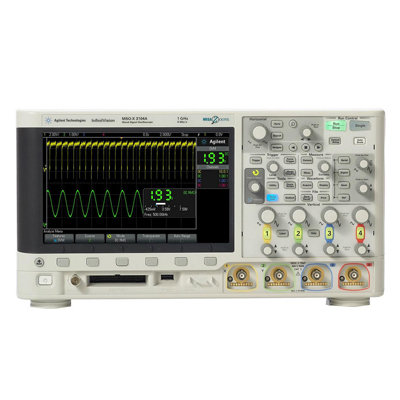

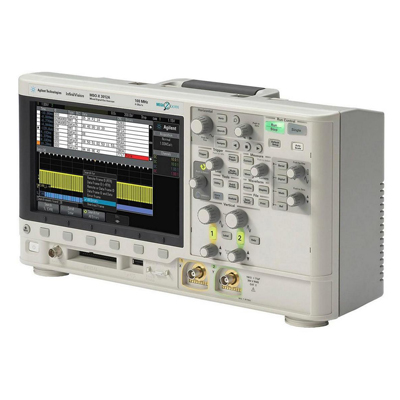

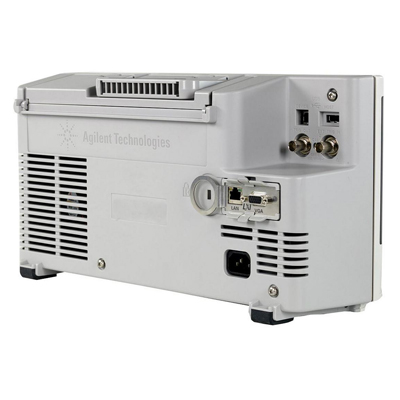

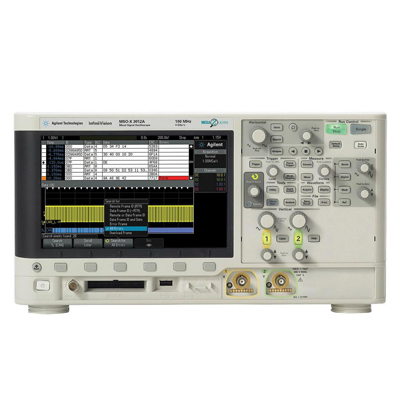

Цифровой осциллограф Keysight MSOX3032A
Госреестр (ГРСИ): не указано
Модельный ряд осциллографов серии Х семейства InfiniiVision – гарантирует, что пользователь получит именно то, что ему необходимо сегодня с возможностью модернизации в будущем.
46 моделей с полосами пропускания от 70 МГц до 1,5 ГГц. Несколько приборов в одном: осциллограф, логический анализатор, анализатор протоколов, генератор сигналов стандартной/произвольной формы, вольтметр. Самая высокая в отрасли скорость обновления сигналов на экране: до 1 000 000 осциллограмм/с. Интеллектуальная память на основе технологии MegaZoom IV. Возможность полной модернизации, включая расширение полосы пропускания.
Преимущества осциллографа MSOX3032A:
- Самый большой экран и ёмкостной сенсорный дисплей
- Самая высокая скорость обновления отображения сигналов
- Технические решения, использованные компанией Agilent
- Лучшие осциллографы в своём классе
- Осциллограф смешанных сигналов (MSO): 8 интегрированных цифровых каналов
- Единственный в отрасли встроенный генератор сигналов стандартной/произвольной формы с диапазоном частот до 20 МГц
- Аппаратный запуск и декодирование протоколов последовательных шин
- Интегрированный цифровой вольтметр
- Возможности модернизации
- Опции испытаний на соответствие маске
- Сегментированная память + декодирование протоколов последовательных шин
- Приложение для измерения и анализа параметров мощности
- Запуск по видеосигналам и анализ результатов измерений для стандартов телевидения высокой чёткости HDTV
- Опорные сигналы
- Локализация графического интерфейса пользователя и встроенной справочной системы
- Возможности подключения и совместимость со стандартом LXI
- Виртуальная передняя панель
- Программа анализа сигналов осциллографа InfiniiView
- Программное обеспечение визуализатора спектра (ASV)
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Полоса пропускания | 350 МГц |
| Частота дискретизации | 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах |
| Глубина памяти | 2 Квыб (4 Мвыб опционально) |
| Число каналов | 2 |
| Вертикальное разрешение | 8 бит |
| Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе | ± 2% |
| Горизонтальное разрешение | 2,5 пс |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Ограничение полосы пропускания | 20 МГц |
| Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
| Погрешность временной базы | 25 ± 5 ppm |
| Режимы сбора данных: Нормальный С усреднением Сегметированный С обнаружением пиков Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64… до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 250 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
| Режимы запуска Принудительный По перепаду По длительности импульса По ранту По ТВ сигналу По сигналам шин По комбинации Прочие |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигнала в любом канале Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с) Запуск по ранту Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S Запуск по комбинации аналоговых или цифровых каналов Прочие режимы запуска, см. подробные технические характеристики |
| Измерения | 34 автоматических измерения |
| Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
| Логические каналы Количество каналов Частота дискретизации Динамический диапазон |
16 (для моделей MSOX или DSOX после апгрейда) 1 ГВыб/с ± 10 В |
| Генератор сигналов Частота Формы сигнала |
0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
| Скрорость обновления дисплея | 1 000 000 осцилограмм в секунду |
| Интерфейс Стандартно Опционально |
USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
| Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
