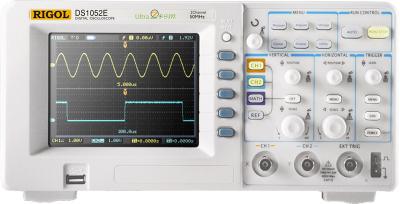

Цифровой осциллограф Rigol DS1052E
Госреестр (ГРСИ): не указано
Цифровой осциллограф смешанных сигналов Rigol DS1052E - это недорогой двухканальный осциллограф начального уровня.
Области применения:
- Наладка электронных линий
- Проверка функционирования электронных схем
- Проверка логических взаимосвязей сигналов
- Образование и технические тренинги
Функции:
- Настраиваемый цифровой фильтр и регистратор осциллограмм
- Курсорные измерения. Режимы: ручной, трэк и режим автоматических измерений
- Запись осциллограмм по кадрам, сохранение и воспроизведение
- Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
- Расширенные функций запуска: по фронту, видео, по длине импульса, задержка запуска
- Встроенная функция анализатора спектра на основе БПФ
- Автокалибровка
- Встроенный аппаратный частотомер
- Режим "годен/негоден"
- Стандартный USB интерфейс. Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge
- Ультракомпактный дизайн
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| Полоса пропускания | 50 МГц |
| Частота дискретизации в реальном времени | 1 ГВыб/с |
| Эквивалентная частота дискретизации | 10 ГВыб/с |
| Время нарастания | 7 нс |
| Входной импеданс | 1 МОм±2 % |
| Время горизонтальной развертки | 5 нс/дел до 50 с/дел |
| Дисплей | 5,6" TFT (64k, цветной цвет LCD), 320х234 |
| Каналы | 2 канала + внешний запуск |
| Объем памяти | 1 Mб |
| Чувствительность по вертикали | 2 мВ/дел - 10 В/дел |
| Разрешение по вертикали | 8 бит |
| Режим входа А1 и А2 | DC, AC, земля |
| Режимы запуска | По фронту, видео, по длине импульса, задержка , внешняя синхронизация |
| Режимы запуска - развертки | Авто, нормальный, однократный |
| Погрешность измерения временных интервалов | ±0,01 % |
| Максимальное входное напряжение | 300В DC, AC пик, (1МОм входной импеданс 10Х) 5В (Вскз, 50 Вт входной импеданс, BNC) |
| Математические функции | Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) |
| Автоматические измерения | Впп, Вамп, Вмакс, Вмин, Вверх, Внижн, Вavg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка |
| Курсорные измерения | Режимы: ручной, трэк и автоматических измерений |
| Хранение произведенных измерений | 10 осциллограмм и предварительных настроек |
| Напряжение-питание/потребляемая мощность | 100-240 В, 40 - 440 Гц. САТ II./50Вт Макс. |
| Вес | 2,4 кг |
