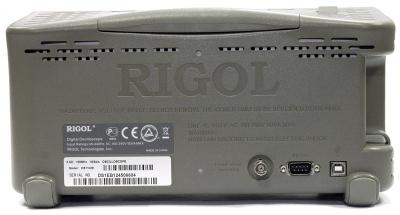

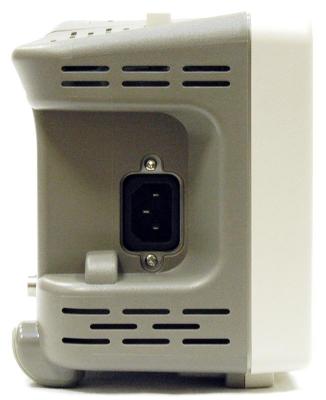

Цифровой осциллограф Rigol DS1102E
Госреестр (ГРСИ): не указано
Осциллограф Rigol DS1102E - это высококачественный двухканальный осциллограф. Данный осциллограф имеет не только компактный дизайн и цветной ЖК- дисплей (64К цветов), но и ряд других функций
Применение:
- Наладка электронных линий
- Проверка функционирования электронных схем
- Проверка логических взаимосвязей сигналов
- Образование и технические тренинги
Функции:
- Настраиваемый цифровой фильтр и регистратор осциллограмм
- Курсорные измерения – режимы: ручной, трэк и режим автоматических измерений
- Запись осциллограмм по кадрам, сохранение и воспроизведение
- Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
- Расширенные функций запуска: по фронту, видео, по длине импульса, задержка запуска
- Встроенная функция анализатора спектра на основе БПФ
- Автокалибровка
- Встроенный аппаратный частотомер
- Режим «годен/негоден»
- Стандартный USB-интерфейс. Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge
- Ультракомпактный дизайн
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| Каналы | 2 + внешний запуск |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | в реальном времени – 500 Мвыб/сек на канал при объединении каналов - 1 Гвыб/сек |
| Эквивалентная частота дискретизации | 10 Гвыб/сек |
| Объем памяти | 1 канал, частота дискретизации 1 Гвыб/сек. Режим "обычной"/"длинной" памяти – 16 К/не активна 1 канал, частота дискретизации 500 Мвыб/сек и ниже. Режим "обычной"/"длинной" памяти – 16 К/1М 2 канала, частота дискретизации 1 Гвыб/сек. Режим "обычной"/"длинной" памяти – 8 К/500К |
| Время нарастания | 3,5 нс |
| Входной импеданс | 1 МОм/15 пФ |
| Коэффициент отклонения по вертикали | 2 мВ/дел…10 В/дел |
| Разрешение по вертикали | 8 бит |
| Время горизонтальной развертки | 2 нс/дел…50 с/дел |
| Максимально допустимое напряжение на входе | 300В скз |
| Режимы | XY режим усреднение (до 256 регистраций) пиковый детектор «годен - негоден» с оптически изолированным выходом |
| Связь по входу | открытый; закрытый; заземление входа |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам) по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки по длительности импульса по наклону фронта поочередный запуск для наблюдения 2-х несинхронных сигналов |
| Курсорные измерения | ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T) слежения автоизмерения |
| 20 автоматических измерений | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка |
| Математические функции | сложение, вычитание, умножение, инвертирование |
| Встроенная функция анализатора спектра на основе БПФ. Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное |
| Интерполятор | Sin(x)/x |
| Ограничение полосы пропускания | 20 МГц |
| Самописец | 500 мс/дел…50 с/дел |
| Настраиваемая чувствительность запуска | для эффективной фильтрации шума |
| Встроенные цифровые фильтры | НЧ, ВЧ, полосовой, режекторный |
| Хранение | 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки |
| Логический анализатор | 16 каналов |
| Частота дискретизации л/а | 200 Мвыб/сек на канал |
| Объем памяти л/а | 512 К на канал |
| Режимы запуска л/а | по шаблону, по событию |
| Пороговые уровни л/а | TTL (1,4В); CMOS (2,5В); ECL (-1,3В); пользовательский (от -8…+8 В) |
| Интерфейс | USB Device, USB Host, RS-232, P/F Out (изолированный) |
| Дисплей | цветной 5,7” TFT дисплей (разрешение 320x234) |
| Питание | 100-240 В, 50 Гц |
| Размеры | 303х154х133 мм |
| Вес | 2,3 кг |
