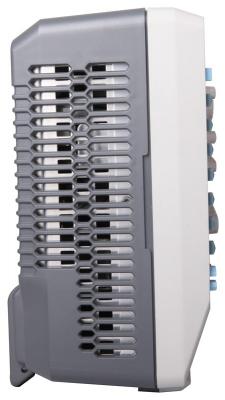

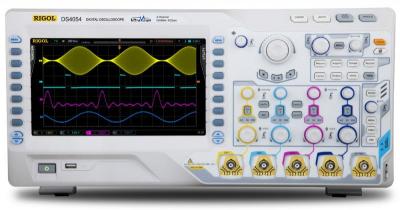

Цифровой осциллограф Rigol DS4054
Госреестр (ГРСИ): не указано
Цифровой осциллограф Rigol DS4054 - это сочетание исключительных технических характеристик, широких возможностей по анализу сигналов и инновационных технологий, что позволяет использовать осциллограф Rigol DS4054 при разработке, отладке и диагностике цифровых и аналоговых устройств.
Оригинальная инновационная технология UltraVision компании Rigol объединяет в себе превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду), удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.
Расширенная система синхронизации в цифровом осциллографе Rigol DS4054 даёт возможность запуска по сигналам шин I²C, RS-232, SPI, CAN, USB.
Комплект поставки:
- осциллограф
- осциллографические щупы: пассивные пробники 500 МГц RP3500A– 4 шт
- сетевой кабель
- крышка на переднюю панель
- USB кабель для подключения к ПК
- краткое руководство по эксплуатации
Дополнительные аксессуары и опции:
- комплект для монтажа в стойку RM-DS4000
- адаптер USB-GPIB
- пассивный пробник RP2200
- пассивный пробник RP3300A
- пассивный пробник RP3500A
- пассивный пробник RP5600A
- пассивный пробник RP6150A
- дифференциальный активный пробник RP7150A
- высоковольтный пробник RP1300H
- высоковольтный пробник RP1050H
- токовый пробник RP1001C
- токовый пробник RP1002C
- токовый пробник RP1003C
- токовый пробник RP1004C
- токовый пробник RP1005C
- блок питания для токовых пробников RP1000P
- дифференциальный высоковольтный пробник RP1025D
- дифференциальный высоковольтный пробник RP1050D
- дифференциальный высоковольтный пробник RP1100D
- адаптер 50 Ом RT50J
- опция декодирования RS232/UART SD-RS232-DS4
- опция декодирования I2C/SPI SD-I2C/SPI-DS4
- опция декодирования CAN SD-CAN-DS4
- опция декодирования FlexRay SD-FlexRay-DS4
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| Полоса пропускания | 500 МГц |
| Каналы | 4 |
| Частота дискретизации в реальном времени | 4,0 Гвыб/с |
| Глубина памяти | 140 млн. точек |
| Запись осциллограмм | 110 000 осциллограмм/сек |
| Диапазон вертикальной чувствительности | 2 мВ/дел – 5 В/дел |
| Диапазон смещения | 2 мВ/дел – 5 В/дел ± 40 В |
| Вертикальное разрешение | 8 бит |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
| Выходное напряжение | ~ 3 В, пик-пик |
| Частота | 1 кГц |
| Режимы синхронизации | Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay |
| Мощность | 120 Вт (макс.) |
| Напряжение | 100-120 В/50 Гц/60 Гц/400 Гц 100-240 В/50 Гц/60 Гц |
| Температурный диапазон | Рабочий режим: от 0°C до +50°C Нерабочий режим: от -20°C до +70°C |
| Метод охлаждения | Вентилятор |
| Диапазон влажности | До +35°C: ≤90% относительная влажность От +35°C до +50°C: ≤60% относительная влажность |
| Высота | Рабочий режим: до 3 000 м Нерабочий режим: до 15 000 м |
| Электромагнитная совместимость | 2004/108/EC |
| Дисплей | 9" WVGA цветной ЖК (800×480) |
| Вес | 4,8 кг (± 0,2 кг) |
| Размеры | 440,0 × 218,0 × 130,0 мм |
