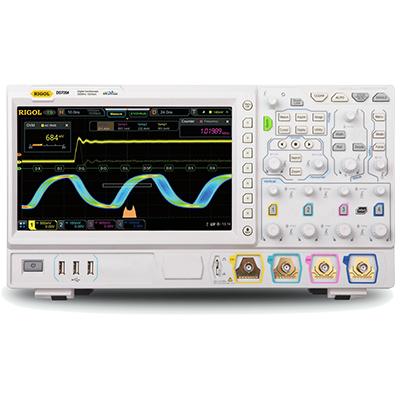

Цифровой осциллограф RIGOL DS7014
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Цифровой осциллограф DS7014 сочетает в себе отличные технические характеристики и широкие функциональные возможности. Новейший процессор "Phoenix", разработанный компанией Rigol, обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе осциллограмм до 450000.
В цифровом осциллографе DS7014 применен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным.
Особенности и преимущества:
- Количество входных аналоговых каналов - 4 - базовый блок и канал внешнего запуска
- Полоса пропускания до 100 МГц. Опционально - увеличение максимальной границы. Время нарастания (Rising time (typical)) - от 3.50 нс
- Максимальная скорость регистрации до 600000 осциллограмм в секунду
- Глубина памяти (базовое значение): 100 М точек (50 М точек - два канала; 25 М точек - четыре канала)
- Глубина памяти (опционально): до 500 М точек (250 М точек - два канала; 125 М точек - четыре канала)
- Возможность записи и воспроизведения до 450000 кадров в режиме реального времени и непрерывной записи и воспроизведения осциллограмм
- Инновационная технология воспроизведения и анализа от Rigol - UltraVision II
- Дисплей: цветной, ЖК, сенсорный, диагональ 10.1" (20 см), разрешение 1024х600
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение | |
| Полоса пропускания | 100 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + внешний запуск | |
| Максимальная скорость захвата осциллограмм | ≥ 600000 осц./сек | |
| Регистрация | ||
| Режим | Обычный | |
| Пиковый детектор: 400 пс | ||
| Усреднение (2, 4, 8, 16…65536 выборок) | ||
| Максимальная дискретизация (реальное время) | 10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала) | |
| Глубина записи | 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно 250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL |
|
| Параметры вертикальной системы | ||
| Связь по входу | Открытый, закрытый | |
| Входной импеданс | 1 MОм ± 1 % || 17 пФ ± 3 пФ | |
| Учет ослабления пробников | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X | |
| Определение пробников | Автоматическое определение пробников Rigol | |
| Максимальное входное напряжение | 1 МОм | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| 50 Ом | 5 Вскз | |
| Вертикальное разрешение | 8 бит | |
| Вертикальное отклонение | 1 МОм | 1 мВ/дел ~ 10 В/дел |
| 50 Ом | 1 мВ/дел ~ 1 В/дел | |
| Диапазон смещения | 1 МОм | ± 1В (1 мВ/дел ~ 80 мВ/дел) ± 30В (51 мВ/дел ~280 мВ/дел) ± 100В (285 мВ/дел ~ 10 В/дел) |
| 50 Ом | ± 1В (1 мВ/дел ~ 100 мВ/дел) ± 4В (102 мВ/дел ~ 1 В/дел) |
|
| Динамический диапазон | ± 5 дел (8 бит) | |
| Ограничение полосы пропускания | 20 МГц | |
| Погрешность коэффициента усиления | ± 2 % от полной шкалы | |
| Погрешность смещения | < 200 мВ/дел: ± 0,1 дел ± 2 мВ ± 1,5 % смещения ≥ 200 мВ/дел: ± 0,1 дел ± 2 мВ ± 1 % смещения |
|
| ESD защита | ± 8 кВ (на входе BNC) | |
| Изоляция между каналами | ≥ 40 дБ | |
| Параметры горизонтальной системы | ||
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел | |
| Временное разрешение | 10 пс (100 Гвыб/сек) | |
| Погрешность временной баз | ±2 ppm ± 2 ppm/год | |
| Максимальная задержка | Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1...100 дел |
|
| Диапазон коррекции смещения между каналами | ±100 нс | |
| Режимы | Y-T, X-Y, самописец (≥200 мс/дел) | |
| Измерения | ||
| Курсорные | Количество курсоров | 2 пары XY курсоров |
| Режимы | Ручной (ΔY, ΔX, 1/ΔX) Отслеживания Автоизмерения |
|
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | |
| Автоматические | Количество автоизмерений | 41 тип |
| Источник | Аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) | |
| Режим измерения | Обычный С повышенной точностью (по всей длине памяти) |
|
| Максимальное количество отображаемых на канал | 33 типа | |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev | |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| Другие | Delay (1↑-2↑), Delay (1↑-2↓), Delay (1↓-2↑), Delay (1↓-2↓), Phase (1↑-2↑), Phase (1↑-2↓), Phase (1↓-2↑), and Phase(1↓-2↓) | |
| Анализ | Частотомер, цифровой вольтметр, анализ мощности, гистограмма | |
| Статистика | Текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | |
| Математические операции | ||
| Количество отображаемых одновременно | 4 | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B | |
| Цветовая градация | Поддерживается в математических операциях, в том числе БПФ | |
| БПФ (FFT) | Максимальная длина | 1 М точек |
| Тип окна | Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Представление | Полный дисплей, половина дисплея | |
| Поиск пиков | Максимально 11 пиков | |
| Поиск и навигация | ||
| Тип | Фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |
| Отображение | Таблица событий | |
| Кнопки навигации | Перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | |
| Анализ осциллограмм | ||
| Pass/Fail | Источник | Аналоговые каналы (CH1 ~ CH4) |
| Гистограмма | Источник | Аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
| Тип | Горизонтальные, вертикальные, измерение | |
| Измерение | Сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма | |
| Режим | Во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | Источник | Аналоговые каналы (CH1 ~ CH4) |
| Темы | Температура, интенсивность | |
| Режим | Во всех режимах | |
| Декодирование | ||
| Стандартно | Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) | |
| Опционально | RS-232/UART декодирование - опция DS7000-COMP I²C/SPI декодирование - опция DS7000-EMBD LIN/CAN декодирование - опция DS7000-AUTO FlexRay декодирование - опция DS7000-FLEX I²S декодирование - опция DS7000-AUDIO MIL-STD-1553 декодирование - опция DS7000-AERO |
|
| СИСТЕМА ЗАПУСКА | ||
| Источник запуска | Аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети | |
| Режим запуска | Авто, обычный, одиночный | |
| Тип связи | AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Шумовая режекция | Вкл/Выкл | |
| Блокировка уровня запуска | 8 нс ~ 10 с | |
| Полоса запуска | Внутренний | Аналоговая полоса осциллографа |
| Внешний | 200 МГц | |
| Чувствительность триггера | Внутренний | < 10 мВ/дел: 1 деление или 5 мВп-п что меньше ≥ 10 мВ/дел: 0,5 делений |
| Внешний | 200 мВп-п (DC ~ 100 МГц) | |
| Диапазон уровня запуска | Внутренний | ± 5 делений от центра экрана |
| Внешний | ± 8В | |
| Сеть | Фиксировано 50 % | |
| Типы запуска | Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке/удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
|
| Запуск по фронту | Тип фронта | Нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по длительности импульса | Условие запуска | Положительная полярность импульса: >, <, = Отрицательная полярность импульса: >, <, = |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по скорости нарастания | Условие запуска | Положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 800 пс ~ 10 с | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P HDTV | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< | |
| Ширина окна (время) | 8 нс ~ 4 с | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по истечении времени (TimeOut) | Тип фронта | Нарастающий, спадающий, нарастающий & спадающий |
| Время | 16 нс ~ 10 с | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по ранту | Условие | Прохождение через заданный уровень |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по окну | Тип фронта | Нарастающий, спадающий |
| Позиция запуска | Вход, выход, время | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск по задержке | Фронт | Нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск Установка/Удержание | Фронт | Нарастающий, спадающий |
| Установка времени | 16 нс ~ 10 с | |
| Запуск по N фронту | Тип фронта | Нарастающий, спадающий |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| Запуск Установка/Удержание (Setup/Hold) | Установка | H, L |
| Условие | < | |
| Время установки/удержания | 8 нс ~ 1 с | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| RS-232/UART запуск (опция DS7000-COMP) | Условие запуска | Start, Error, Check Error, Data |
| Скорость | До 20 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| I²C запуск (опция DS7000-EMBD) | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address & Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Длина | 1 ~ 5 байт | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| SPI запуск (опция DS7000-EMBD) | Условие запуска | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| CAN запуск (опция DS7000-AUTO) | Условие запуска | Начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | До 5 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| FlexRay запуск (опция DS7000-FLEY) | Условие запуска | Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err) |
| Скорость | До 10 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| LIN запуск (опция DS7000-AUTO) | Условие запуска | Sync, ID, Data, Data&ID, Wakeup, Sleep, Error |
| Скорость | До 20 Мбит/сек | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| I²C запуск (опция DS7000-AUDIO) | Тип канала | Левый, правый, левый и правый |
| Условие сравнения | ＝, ≠, ＞, ＜, ＜＞, ＞＜ | |
| Режимы | I²S, LJ, RJ | |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| MIL-STD-1553 запуск (опция DS7000-AERO) | Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности) |
| Источник запуска | Аналоговые каналы (CH1 ~ CH4) | |
| ЦИФРОВОЙ ВОЛЬТМЕТР | ||
| Источник | Аналоговые каналы (CH1 ~ CH4) | |
| Функция измерения | DC, DC RMS, AC RMS | |
| Разрешение | ACV/DCV: 3 бита | |
| Режим измерения | Диаграмма | |
| ЧАСТОТОМЕР | ||
| Общие параметры | Источник | Аналоговые каналы (CH1 ~ CH4) |
| Разрешение | 6 бит, пользовательская | |
| Максимальная частота | Максимальная частота аналогового канала | |
| Функция измерения | Частота, период, счет импульсов | |
| Суммирование | Источник | 48-бит счетчика |
| Фронт | Подсчет количества нарастающих фронтов | |
| Временная база | Внутренний источник опорной частоты | |
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Дисплей | ||
| Тип дисплея | Диагональ 10,1", емкостной сенсорный мультитач | |
| Разрешение дисплея | 1024 (по горизонтали) × 600 (по вертикали) точек | |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) | |
| Послесвечение | Выкл; от 100 мс до 10 с; бесконечно | |
| Яркость | 256 уровней (ЖК HDMI) | |
| Энергонезависимая память | ||
| Формат сохранения | Настройки | Setup (*.stp) |
| Изображения | Image (*.png, *.bmp, *.tif, *.jpg) | |
| Осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv) Reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
| Опорные осциллограммы | 10 осциллограмм | |
| Порты ввода/вывода | ||
| USB 2.0 Hi-speed Host | 4 (3 на передней панели, 1 на задней панели) | |
| USB 2.0 Hi-speed Device | 1 на передней панели (совместимость с USBTMC) | |
| LAN | 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) | |
| GPIB | Адаптер USB-GPIB (опция) | |
| WEB интерфейс | Поддержка VNC Web | |
| HDMI видеовыход | 1 на передней панели (HDMI 1.4b, A plug) | |
| Aux Output комбинированный выход | Разъем | BNC на задней панели Vo (H) ≥2.5В (открытый контур) ≥1.0В (50 Ом - GND) Vo (L) ≤0.7В (на нагрузке) ≤4 мА; ≤0.25В (50 Ом - GND) |
| Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен/Не годен" (Pass/Fail) | Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) | |
| Выход компенсации пробника | Частота | Меандр 1 кГц |
| Амплитуда | 3 Вп-п | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц | |
| Потребляемая мощность | < 200 Вт | |
| Предохранитель | 3,15 A, T тип, 250В | |
| Массо-габаритные параметры | ||
| Габаритные размеры | 410 мм × 224 мм × 135 мм (Ш*В*Г) | |
| Вес | 3,9 кг без упаковки (7,1 кг с упаковкой) | |
Ваш отзыв
0 отзывов
Похожие товары
Заказать обратный звонок
