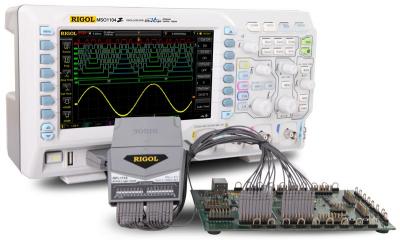

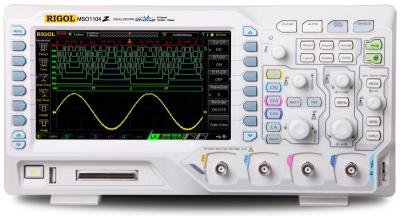

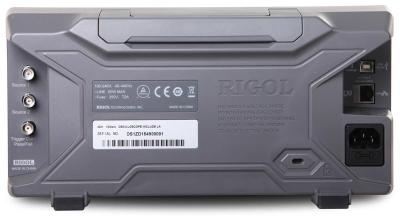

Цифровой осциллограф Rigol MSO1074Z-S с опцией встроенного генератора
Госреестр (ГРСИ): не указано
Цифровой осциллограф Rigol MSO1074Z-S предоставляет пользователям широкие возможности по доступной цене. Благодаря инновационной технологии UltraVision, большой глубине записи, наличию четырех каналов, высокой скорости захвата осциллограмм цифровой осциллограф Rigol MSO1074Z-S является идеальным средством для анализа сигналов при ограниченном бюджете.
Наличие в осциллографе Rigol MSO1074Z-S 16-канального логического анализатора позволяет использовать его для проектирования и анализа устройств со смешанными сигналами.
В осциллографе Rigol MSO1074Z-S также имеется встроенный двухканальный генератор сигналов.
Комплект поставки:
- осциллограф
- осциллографические щупы – 4 шт. пассивных (150 МГц)
- пробник логического анализатора RPL1116
- сетевой кабель
- USB кабель для подключения к ПК
- краткое руководство по эксплуатации
Дополнительные аксессуары и опции:
- комплект для монтажа в стойку RM-DS1000Z
- адаптер USB-GPIB
- пассивный пробник RP2200
- пассивный пробник RP3300A
- высоковольтный пробник RP1300H
- высоковольтный пробник RP1050H
- токовый пробник RP1001C
- токовый пробник RP1002C
- токовый пробник RP1003C
- токовый пробник RP1004C
- токовый пробник RP1005C
- блок питания для токовых пробников RP1000P
- дифференциальный высоковольтный пробник RP1025D
- дифференциальный высоковольтный пробник RP1050D
- дифференциальный высоковольтный пробник RP1100D
- адаптер 50 Ом RT50J
- опция расширения памяти до 24 М (1 канал) / 12 М (2 канала) / 6 М (четыре канала) MEM-DS1000Z
- опция покадрового регистратора 5000 кадров в реальном времени REC-DS1000Z
- опция расширенного запуска AT-DS1000Z
- опция анализа последовательных шин SA-DS1000Z
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Параметр |
Значение |
|
|
Полоса пропускания |
70 MГц |
|
|
Режим дискретизации |
Реальное время |
|
|
Количество каналов |
4 аналоговых + 16 цифровых |
|
|
Минимальная детектируемая длительность импульса |
Цифровые каналы: 10 нс |
|
|
Регистрация |
Режим |
ОбычныйПиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) |
|
Макс. дискретизация (реальное время) |
Аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) Цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов) |
|
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
Входной импеданс |
Аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ Цифровые каналы: 100 кΩ±1% || 8 пФ ±3 пФ |
|
|
Учет ослабления пробников |
0,01х-1000х с шагом 1-2-5 |
|
|
Максимальное входное напряжение |
Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы: 40 Вскз CAT I Переходное перенапряжение 800 Вп-п |
|
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
|
|
Параметры горизонтальной системы |
Скорость захвата осциллограмм |
30000 осц./сек |
|
Интерполяция |
(sin x)/x |
|
|
Глубина записи |
Аналоговые каналы: Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция) Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция) Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция) Цифровые каналы: 12 М (8 каналов) / 6 М (16 каналов) 24 М (8 каналов) / 12 М (16 каналов) опция |
|
|
Коэффициент развертки |
5 нс/дел ~ 50 с/дел, с шагом 1~2~5 |
|
|
Погрешность временной базы |
≤±25 ppm |
|
|
Максимальная задержка |
Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с |
|
|
Режимы |
Y-T, X-Y, самописец, задержка |
|
|
Параметры вертикальной системы |
Вертикальное разрешение |
Аналоговые каналы: 8 бит Цифровые каналы: 1 бит |
|
Аналоговые каналы |
||
|
Вертикальное отклонение |
1 мВ/дел ~ 10 В/дел |
|
|
Диапазон смещения |
±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел ) |
|
|
Полоса пропускания для аналогового периодического сигнала |
DC ~ 70 МГц |
|
|
Полоса пропускания для однократного сигнала |
DC ~ 70 МГц |
|
|
Низкочастотный предел |
≤5 Гц ( на входе BNC) |
|
|
Время нарастания |
≤5 нс (типичное) |
|
|
Погрешность коэф.усиления |
<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы |
|
|
Погрешность смещения |
±0,1 дел ±2 мВ ±1%смещения |
|
|
Изоляция между каналами |
≥40 дБ |
|
|
Цифровые каналы |
||
|
Пороги |
1 группа из 8 каналов, настраиваемые |
|
|
Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|
|
Диапазон значений порогов |
±15 В с шагом 10 мВ |
|
|
Погрешность установки порога |
±(100 мВ + 3% от установленного значения) |
|
|
Макс.динамический диапазон |
±10 В + значение порога |
|
|
Мин. размах напряжения |
500 мВп-п |
|
|
Вертикальное разрешение |
1 бит |
|
|
Измерения |
Курсорные |
ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
|
Автоматические |
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ |
|
|
Отображение |
5 измерений одновременно |
|
|
Статистика |
Среднее, максимальное, минимальное, девиация, количество измерений |
|
|
Частотомер |
встроенный, 6 разрядов |
|
|
Математические операции |
A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs |
|
|
FFT окна |
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
|
|
Шкала для FFT окна |
dB/dBm, Vrms |
|
|
Количество шин для декодирования |
2 |
|
|
Декодирование |
Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция) |
|
Система запуска
|
Параметр |
Значение |
|
|
Диапазон уровня запуска |
Внутренний |
±5 делений от центра экрана |
|
Режим запуска |
Авто, обычный, одиночный |
|
|
Фильтрация |
Срез ФВЧ (75 кГц), ФНЧ (75 кГц) |
|
|
Блокировка уровня запуска |
16 нс ~ 10 с |
|
|
Чувствительность триггера |
1 дел (< 5 мВ); 0,3 дел (>5 мВ) |
|
|
Запуск по фронту |
нарастающий, спадающий, нарастающий&спадающий |
|
|
Запуск по длительности импульса |
условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
|
диапазон установок |
8 нс ~ 10 с |
|
|
Запуск по ранту (опция AT-DS1000) |
условие запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
диапазон установок |
8 нс ~ 4 с |
|
|
Запуск по окну (опция AT-DS1000) |
Фронт |
нарастающий, спадающий, нарастающий&спадающий |
|
Позиция запуска |
Вход, выход, время |
|
|
Ширина окна (время) |
8 нс ~ 4 с |
|
|
Запуск по N фронту (опция AT-DS1000) |
Тип фронта |
нарастающий, спадающий |
|
Время |
16 нс ~ 10 с |
|
|
Номер фронта |
1 ~ 65535 |
|
|
Скорость нарастания (Slope) |
Скорость сигнала |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
Условие запуска |
8 нс ~ 10 с |
|
|
Запуск по видеосигналу |
Cистема |
NTSC, PAL и SECAM |
|
Cтандарт |
480P, 576P HDTV |
|
|
Запуск по шаблону |
Установка шаблона |
H, L, X, нарастающий фронт, спадающий фронт |
|
Запуск по задержке (опция AT-DS1000) |
Фронт |
нарастающий, спадающий |
|
Условие задержки |
>, <, внутри интервала<>, вне интервала >< |
|
|
Длительность задержки |
8 нс ~ 10 с |
|
|
Запуск по истечении времени (TimeOut) (опция AT-DS1000) |
Фронт |
нарастающий, спадающий, нарастающий&спадающий |
|
Установка времени |
16 нс ~ 10 с |
|
|
Запуск по длительности события |
Установка |
H, L, X |
|
Условие запуска |
>, <, внутри интервала<> |
|
|
Длительность |
8 нс ~ 10 с |
|
|
Запуск Установка/Удержание (Setup/Hold) |
Фронт |
нарастающий, спадающий |
|
Установка |
H, L |
|
|
Время установки |
8 нс ~ 1 с |
|
|
Время удержания |
8 нс ~ 1 с |
|
|
RS-232/UART запуск (опция AT-DS1000) |
Полярность |
положительная, инвентированая |
|
Условие запуска |
Start, Error, Check Error, Data |
|
|
Скорость |
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User |
|
|
Разрядность |
5 bit, 6 bit, 7 bit, 8 bit |
|
|
I2C запуск (опция AT-DS1000) |
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, A&D |
|
Разрядность адреса |
7 бит, 8 бит, 10 бит |
|
|
Диапазон |
от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF |
|
|
Длина |
1 ~ 5 байт |
|
|
SPI запуск (опция AT-DS1000) |
Условие |
TimeOut |
|
Значение удержания |
16 нс ~ 10 нс |
|
|
Разрядность |
4 бит ~ 32 бит |
|
|
Установка |
H, L, X |
|
Генератор
|
Параметр |
Значение |
|
|
Количесто каналов |
2 |
|
|
Частота дискретизации |
200 Мвыб/сек |
|
|
Вертикальное разрешение |
14 бит |
|
|
Максимальная частота |
25 МГц |
|
|
Стандартные формы |
Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC |
|
|
Пользовательские формы |
Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы |
|
|
Синус |
Диапазон частот |
0,1 Гц ~ 25 МГц |
|
Нелинейность АЧХ |
0,5 дБ (относительно 1 кГц) |
|
|
Гармонические искажения |
-40 дБн |
|
|
Негармонические искажения |
-40 дБн |
|
|
Общие гармонические искажения |
1% |
|
|
Отношение сигнал/шум |
40 дБ |
|
|
Меандр/Импульс |
Диапазон частот |
0,1 Гц ~ 15 МГц |
|
Время нарастания/спада |
<15 нс |
|
|
Выброс |
<5% |
|
|
Коэффициент заполнения |
10% ~90% |
|
|
Разрешение (коэффициент заполнения) |
1% до 10 нс (что больше) |
|
|
Мин.длительность импульса |
20 нс |
|
|
Разрешение (длительность импульса) |
10 нс или 5 бит (что больше) |
|
|
Джиттер |
500 пс |
|
|
Треугольный |
Диапазон частот |
0,1 Гц ~ 100 кГц |
|
Линейность |
1% |
|
|
Симметрия |
0% ~100% |
|
|
Шумовой |
Полоса |
25 МГц |
|
Пользовательские формы |
Диапазон частот |
0,1 Гц ~ 1 МГц |
|
Произвольная форма |
Диапазон частот |
0,1 Гц ~ 10 МГц |
|
Глубина записи |
2 ~ 16 К точек |
|
|
Частота |
Точность |
100 ppm (<10 кГц); 50 ppm (>10 кГц) |
|
Разрешение |
0,1 Гц или 4 бит (что больше) |
|
|
Амплитуда |
Диапазон |
20 мВпик-пик ~ 5 Впик-пик (высокий импеданс)10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом) |
|
Точность |
2% (1 кГц) |
|
|
Разрешение |
100 мкВ или 3 бит (что больше) |
|
|
Смещениепостоянной составляющей |
Диапазон |
±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом) |
|
Точность |
2% (1 кГц) |
|
|
Разрешение |
100 мкВ или 3 бит (что больше) |
|
Основные технические характеристики
Дисплей
|
Параметр |
Значение |
|
Тип дисплея |
диагональ 7” , ЖК, TFT матрица |
|
Разрешение дисплея |
800 (по горизонтали) × 480 (по вертикали) точек |
|
Количество цветов |
160 000 цветов |
|
Послесвечение |
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
|
Тип отображения |
векторный, точками |
Выход для компенсации пробника
|
Параметр |
Значение |
|
Выходное напряжение (типичное) |
амплитуда 3 Вп-п |
|
Частота (типичное) |
Меандр 1 кГц |
Интерфейс
|
Параметр |
Значение |
|
Стандартный |
USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) |
Питание
|
Параметр |
Значение |
|
Напряжение |
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
|
Потребляемая мощность |
<50 Вт |
|
предохранитель |
2 A, T тип, 250 В |
Массо-габаритные параметры
|
Параметр |
Значение |
|
Габаритные размеры |
323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
|
Вес |
Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) |
