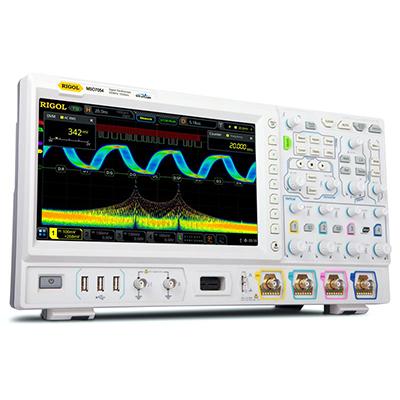

Цифровой осциллограф RIGOL MSO7014
Госреестр (ГРСИ): не указано
Цифровой осциллограф MSO7014 серии DS/MSO7000 предлагает пользователям непревзойденные возможности по доступной цене. Впервые в этой серии применен новейший процессор "Phoenix", разработанный компанией Rigol. Он обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/сек и позволяет внедрить новейшую инновационную технологии UltraVision 2. Технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/сек, а максимальный размер кадров при анализе осциллограмм до 450000. В новой серии DS/MSO7000В первые в модельном ряду осциллографов Rigol применен 10,1" сенсорный мультитач дисплей.
MSO7014 - многофункциональные и высокопроизводительные цифровой запоминающий осциллограф с гибким пользовательским интерфейсом, благодаря специальной программно-аппаратной архитектуре обработки входного сигнала "UltraVision II", реализованной на базе набора специальных микросхем "Phoenix" и применению большого цветного сенсорного экрана.
Цифровой запоминающий осциллограф MSO7014 – это 5 независимых средств измерения, интегрированных в едином корпусе многофункционального прибора. Кроме собственно функций высокопроизводительного осциллографа, пользователю доступны следующие измерительные возможности:
- 16 - ти канальный логический анализатор
- цифровой вольтметр
- высокоточный частотомер
- анализатор цифровых протоколов
- встроенный генератор сигналов, 2 канала, полоса до 25 Мгц (опция)
Цифровой запоминающий осциллограф MSO7014 имеет 4 входных аналоговых канала, полосу пропускания по частоте до 100 МГц, максимальную частоту дискретизации 10 мвыб/сек при задействовании 1 входного канала ( до 5 мвыб/сек при задействовании 2-х входных каналов, по 2.5 мвыб/сек - при задействовании всех 4-х входных каналов).
Инновационные функции анализа параметров входного сигнала и широкий спектр возможностей по визуализации, декодирование последовательных протоколов, дополнительные условия запуска, расширенные возможности функции БПФ, отображение интенсивности входного сигнала на экране градациями цвета и в виде гистограммы - вот далеко не полный список преимуществ осциллографа MSO7014.
Наличие сверхвысокого соотношения частоты дискретизации и полосы пропускания, экстремально большой длины записи, четкое отображение формы сигнала на большом сенсорном дисплее, превосходная скорость захвата осциллограмм сигнала и мощные функции анализа данных - дополняют основные технические показатели осциллографа MSO7014.
Значения многих характеристик данного прибора в базовой комплектации достигли своего практического потолка, физически ограниченного текущем уровнем развития электронной цифровой техники. Тем не менее, заказчику предлагается широкий выбор дополнительных принадлежностей и программных опций, а также специальное прикладное программное обеспечение, существенно увеличивающие возможности прибора.
Особенности цифрового осциллографа MSO7014:
- Количество входных аналоговых каналов - 4 - базовый блок (1 канал EXT и 16 цифровых каналов (опция))
- Полоса пропускания до 100 МГц. Опционально - увеличение максимальной границы
- Время нарастания (Rising time (typical)) - <= 3.60 нс
- Максимальная частота дискретизации в режиме реального времени 10 Гвыб.сек
- Максимальная скорость регистрации до 600 000 осциллограмм в секунду
- Глубина памяти (базовое значене) : 100 М точек (50 М точек - два канала; 25 М точек - четыре канала)
- Губина памяти (опционально) : до 500 М точек (250 М точек - два канала; 125 М точек - четыре канала)
- Возможность записи и воспроизведения до 450 000 кадров в режиме реального времени и непрерывной записи и воспроизведения осциллограмм
- Инновационная технология воспроизведения и анализа от Rigol - UltraVision II
- Дисплей: цветной, ЖК, сенсорный, диагональ 10.1 " (20 см) , разрешение 1024х600
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Характеристика |
Значение |
||||
|
Полоса пропускания |
500 MГц |
||||
|
Режим дискретизации |
Реальное время |
||||
|
Количество каналов |
4 аналоговых + 16 цифровых + внешний запуск |
||||
|
Макс. скорость захвата осциллограмм |
≥600000 осц./сек |
||||
|
Регистрация |
Режим |
Обычный |
|||
|
Макс. дискретизация (реальное время) |
Аналоговые каналы: |
||||
|
Цифровые каналы: |
|||||
|
Глубина записи |
Аналоговые каналы: |
||||
|
Цифровые каналы: |
|||||
|
Параметры вертикальной системы |
Аналоговые каналы |
||||
|
Связь по входу |
открытый, закрытый |
||||
|
Входной импеданс |
1 MОм ±1% || 17 пФ ±3 пФ |
||||
|
Учет ослабления пробников |
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X |
||||
|
Определение пробников |
автоматическое определение пробников Rigol |
||||
|
Макс. входное напряжение |
1 МОм |
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
|||
|
50 Ом |
5 Вскз |
||||
|
Вертикальное разрешение |
8 бит |
||||
|
|
1 МОм |
1 мВ/дел ~ 10 В/дел |
|||
|
50 Ом |
1 мВ/дел ~ 1 В/дел |
||||
|
Диапазон смещения |
1 МОм |
±1 В (1 мВ/дел ~ 80 мВ/дел) |
|||
|
50 Ом |
±1 В (1 мВ/дел ~ 100 мВ/дел) |
||||
|
Динамический диапазон |
±5 дел (8 бит) |
||||
|
Ограничение полосы пропускания |
20 МГц, 250 МГц |
||||
|
Погрешность коэфф. усиления |
±2% от полной шкалы |
||||
|
Погрешность смещения |
<200 />≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
||||
|
ESD защита |
±8 кВ (на входе BNC) |
||||
|
Изоляция между каналами |
≥40 дБ |
||||
|
Цифровые каналы |
|||||
|
Группировка каналов |
16 каналов (D0 ~ D15) |
||||
|
Диапазон порогов |
±20 В с шагом 10 мВ |
||||
|
Погрешность установки порога |
±(100 мВ + 3% от установленного значения) |
||||
|
Уровень порогов |
TTL (1,4 В) |
||||
|
Макс. входное напряжение |
±40 В Впик; переходное перенапряжение 800 Впик |
||||
|
Макс. динамический диапазон |
±10 В + значение порога |
||||
|
Мин. размах напряжения |
500 мВп-п |
||||
|
Входной импеданс |
~101 кОм || 8 пФ |
||||
|
Вертикальное разрешение |
1 бит |
||||
|
Параметры |
Аналоговые каналы |
||||
|
Коэффициент развертки |
5 нс/дел ~ 1000 с/дел |
||||
|
Временное разрешение |
10 пс (100 Гвыб/сек) |
||||
|
Погрешность временной баз |
±2 ppm ± 2 ppm/год |
||||
|
Максимальная задержка |
Пред-запуск: ≥ 1/2 ширины экрана |
||||
|
Диапазон коррекции смещения между каналами |
±100 нс |
||||
|
Режимы |
Y-T, X-Y, самописец (≥200 мс/дел) |
||||
|
Цифровые каналы |
|||||
|
Мин. определяемая длительность импульса |
3,2 нс |
||||
|
Макс. входная частота |
500 МГц |
||||
|
Задержка между каналами |
1 нс (тип.), 2 нс (макс.) |
||||
|
Измерения |
Курсорные |
Количество курсоров |
2 пары XY курсоров |
||
|
Режимы |
ручной (ΔY, ΔX, 1/ΔX) |
||||
|
Измерения в X-Y режиме |
X = Канал 1, Y = Канал 2 |
||||
|
Автоматические |
Количество автоизмерений |
41 тип |
|||
|
Источник |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) |
||||
|
Режим измерения |
обычный |
||||
|
Макс. количество |
33 типа |
||||
|
Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev |
||||
|
Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
||||
|
Другие |
Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
||||
|
Анализ |
частотомер, цифровой вольтметр, анализ мощности, гистограмма |
||||
|
Статистика |
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
||||
|
Математические операции |
Количество отображаемых одновременно |
4 |
|||
|
Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B |
||||
|
Цветовая градация |
Поддерживается в математических операциях, в т.ч. БПФ |
||||
|
БПФ (FFT) |
Макс.длина |
1 М точек |
|||
|
Тип окна |
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
||||
|
Представление |
полный дисплей, половина дисплея |
||||
|
Поиск пиков |
макс. 11 пиков |
||||
|
Поиск и навигация |
Тип |
фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI |
|||
|
Отображение |
таблица событий |
||||
|
Кнопки навигации |
перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям |
||||
|
Анализ осциллограмм |
Pass / Fail |
Источник: |
аналоговые каналы (CH1 ~ CH4) |
||
|
Гистограмма |
Источник |
аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
|||
|
Тип |
горизонтальные, вертикальные, измерение |
||||
|
Измерение |
сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
||||
|
Режим |
во всех режимах, включая ZOOM, XY, ROLL |
||||
|
Цветовая градация |
Источник |
аналоговые каналы (CH1 ~ CH4) |
|||
|
Темы |
температура, интенсивность |
||||
|
Режим |
во всех режимах |
||||
|
Декодирование |
Стандартно |
Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) |
|||
|
Опционально |
RS-232 /UART декодирование - опция DS7000-COMP |
||||
