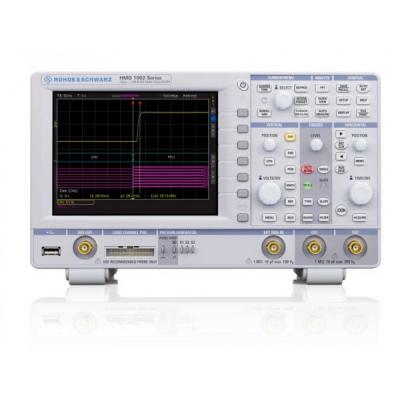

Цифровой осциллограф Rohde & Schwarz HMO1072 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Осциллограф R&S HMO1072 производства известной немецкой компании Rohde & Schwarz представляет собой современное портативное цифровое устройство настольного типа, предназначенное для изучения, контроля и измерения основных параметров (временных и амплитудных) электрических сигналов.
Осциллограф R&S HMO1072 отлично подходит для использования в научно-исследовательских, прикладных и лабораторных целях.Данный осциллограф является идеальным помощником инженеров-разработчиков во время проведения исследований, анализов, испытаний и отладок различных радиоэлектронных устройств.
Осциллограф R&S HMO1072 сочетает в себе целый ряд технологических особенностей и преимуществ, отличается высоким немецким качеством, прецизионной точностью результатов, высокой скоростью измерений, усовершенствованной технологией запуска развёртки (синхронизации) и регистрации сигналов.
Функциональные особенности и технологические преимущества R&S HMO1072:
- Высокоскоростной сбор данных: до 10 000 осциллограмм в секунду
- Большой объём внутренней памяти: до 1 млн точек на канал
- Высокая пропускная способность с возможностью увеличения (опционально)
- Режим смешанных сигналов
- Ускоренное декодирование сигналов последовательных шин
- Сегментация памяти
- Высокий показатель частоты дискретизации
- Уникальная система запуска: фронт, спад, фронт и спад, длительность импульсов, видеосигнал, логическое условие, событие, последовательная шина и др.
- Три режима запуска: однократный, ждущий и автоматический
- Функция увеличения изображения 50000:1: удобный анализ осциллограмм («Zoom»)
- Режим автоматических измерений: до 28
- Режим курсорных измерений;Удобные измерения и навигация с помощью маркеров
- Тестирование по маске на критерий годен/не годен
- Математический метод обработки сигналов
- Спектральный анализ с помощью быстрого преобразования Фурье
- 256 уровней интенсивности изображения;Встроенное программное обеспечение
- Поддержка современных интерфейсов передачи данных: сопряжение с ПК
- Широкий выбор подключаемых пробников и устройств;Интуитивно понятное управление прибором
- Портативный корпус, современная эргономика и дизайн
- Относительно небольшая масса прибора
- Функциональная лицевая панель прибора: цветной высококонтрастный ЖК-монитор с диагональю экрана 16,5 см, клавиши, специальные разъёмы, поворотные переключатели
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Система вертикального отклонения | |
| Число аналоговых каналов | 2 х 1МΩ |
| Число логических каналов | 8 (с пробником HO3508) |
| Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел) | 50 МГц |
| Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5 мВ/дел) | 70 МГц |
| Максимальная входная частота для логических каналов | 350 МГц |
| Время нарастания переходной характеристики (Расчетное) | <5 нс |
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 10 В/дел |
| Импеданс аналоговые каналы | 1 МΩ, 16 пФ +/-2 пФ |
| Импеданс логические каналы | 100 кΩ, 4 пФ |
| Максимальное входное напряжение | 200 В пик |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Погрешность временной развертки | 50×10-6 |
| Функция ZOOM | до 50’000:1 |
| Система сбора данных | |
| Частота дискретизации аналоговые каналы | 2 х 500 МВыб/с или 1 х 1 ГВыб/с |
| Частота дискретизации логические каналы | 8 х 500 МВыб/с |
| Глубина памяти | 2 х 500 кТочек или 1 х М ГТочек |
| Разрешение | 8 бит (до 16 бит в режиме HiRes) |
| Скорость обновления | до 50’000:1 |
| Система синхронизации | |
| Источники синхронизации | Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (Опционально) |
| Режимы запуска | Автоматический, ждущий, однократный |
| Виды запуска | По фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (Опционально) |
| Анализ осциллограмм | |
| Автоматические измерения | 28 измерений, разбитых по категориям амплитуд и времени |
| Курсорные измерения | Амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор |
| Математическая обработка | Сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул |
| Частотомер Разрядность: Диапазон частот: |
5 знаков от 0,5 Гц до 50/70/100 МГц |
| Устанавливаемые параметры | Центральная частота, полоса обзора, вертикальная шкала, позиция по вертикали |
| Форматы отображения | dBm, dBV, Vrms |
| Источники БПФ | Все аналоговые каналы |
| Дополнительные возможности | |
| Генератор тестовых последовательностей | Прямоугольные сигналы/проверка пробников, сигналы последовательных шин, программируемые последовательности |
| Генератор сигналов специальной формы | DC, синус, прямоугольник, треугольник/пила, импульс |
| Цифровой вольтметр Разрядность: Типы измерений: |
3 знака DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor |
| Дисплей | |
| Диагональ | 16,5 см (6,5 дюймов) |
| Разрешение | 640х480 пикселей (VGA) |
| Цветовая схема | 256 цветов |
| Общие характеристики | |
| Интерфейсы | Ethernet (RJ-45)/USB-host (тип В) |
| Габаритные размеры (Ш×В×Г), мм | 285×175×140 |
| Масса | 1,7 кг. |
