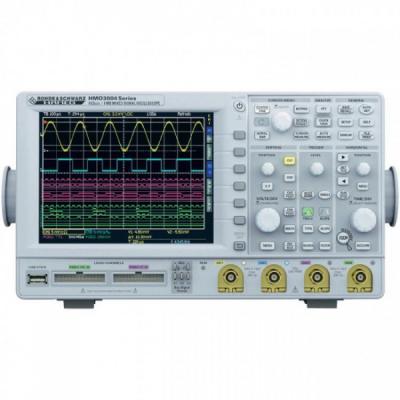

Осциллографы цифровые запоминающие HMOCOMP2 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.

Модели с полосой пропускания в 300 МГц и 400 МГц могут быть опционально расширены в любое время до полосы пропускания в 500 МГц через обновление программного обеспечения.

Описание средства измерений

Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

Конструктивно осциллограф выполнен в виде настольного моноблочного прибора, работающего под управлением встроенного программного обеспечения. Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Дополнительно возможно осуществление декодирования сигналов низкоскоростных шин последовательной передачи данных и логический анализ параллельных шин данных.

Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.

Особенности цифрового осциллографа HMO2022:

• Дискретизация до 2 млрд. отсчетов/с в реальном масштабе времени
• Глубина памяти до 2 млн. точек на канал, увеличение фрагмента из памяти до масштаба 50 ‘000:1
• Режим смешанных сигналов (MSO - опционально) с 8 логическими каналами
• Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN
• Удобная навигация с помощью 8 пользовательских маркеров
• Контроль по критерию «годен / не годен» на основе масок
• 28 автоматических измерений, математические функции, статистика, редактор формул, относительные курсорные измерения, анализ спектра с помощью БПФ
• Встроенный 6-разрядный частотомер
• Встроенный тестер компонентов
• Встроенный генератор кодовых последовательностей
• Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюймов)
• Масса 2,5 кг

------------------------------------------------
