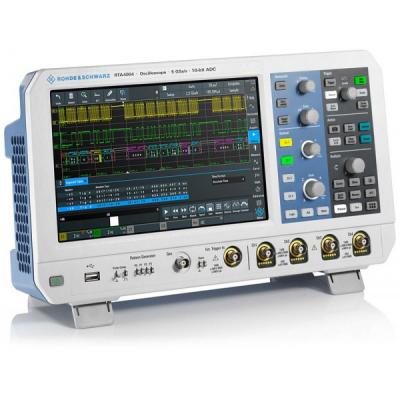

Цифровой осциллограф Rohde & Schwarz RTA4K-34 – (RTA4004 + RTA-B243 с расширением до 350 МГц, 4 канала)
Госреестр (ГРСИ): не указано
Обладая лучшей в своем классе целостностью сигналов и чувствительной сверхглубокой памятью, осциллограф R&S®RTA4000 выводит десятикратную эффективность на новый уровень. Разработанный компанией Rohde & Schwarz 10-разрядный АЦП, плюс лучшие в своем классе шумоподавление и глубина памяти - обеспечивают сигналы острой формы, более точные измерения и более высокую уверенность при обнаружении неожиданных трудностей с измерением.
Комплект поставки:
- Осциллограф
- Пассивный пробник 500 МГц на каждый канал
- Кабель питания
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Параметр
|
Значение | |||
| RTA4004 | RTA4004+B243 | RTA4004+B245 | ||
| Система вертикального отклонения | ||||
| Количество каналов | 4 | |||
| Полоса пропускания (–3 дБ) | 200 МГц | 350 МГц | 500 ГГц | |
| Время нарастания (расчетное) | 5 нс | 3,5 нс | 1,75 нс | |
|
Чувствительность по входу при максимальной полосе пропускания во всех диапазонах
|
при 1 МОм | от 500 мкВ/дел. до 10 В/дел | ||
| при 50 Ом | от 500 мкВ/дел. до 1 В/дел. | |||
|
Точность усиления по постоянному напряжению (смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки)
|
входная чувствительность > 5 мВ/дел |
±1 % полной шкалы | ||
| входная чувствительность от ≤ 5 мВ/дел до ≥ 1 мВ/дел | ±1,5 % полной шкалы | |||
| входная чувствительность < 1мВ/дел |
±2,5 % полной шкалы | |||
| Разрешение АЦП | 10 бит, до 16 бит при прореживании с высоким разрешением | |||
| Система сбора данных | ||||
| Максимальная частота дискретизации (в реальном масштабе времени) | 2,5 млрд отсчетов/с; 5 млрд отсчетов/с в режиме чередования | |||
| Память для собранных данных | 100 млн отсчетов (200 млн отсчетов в режиме чередования); 1 млрд отсчетов сегментированной памяти |
|||
| Система горизонтального отклонения | ||||
| Диапазон временной развертки | выбирается от 0,5 нс/дел до 500 с/дел | |||
| Система синхронизации (запуска) | ||||
|
Типы запуска
|
стандартная функция | по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по строке, по последо- вательной шине | ||
| опция | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, аудио (I²S), ARINC 429, MIL-STD-1553 | |||
| Опция смешанных сигналов MSO | ||||
| Цифровые каналы | 16 (2 логических пробника) | |||
| Частота дискретизации | 2,5 млрд отсчетов/с; 5 млрд отсчетов/с в режиме чередования | |||
| Память для собранных данных | 10 млн отсчетов | |||
| Генератор сигналов | ||||
| Разрешение, частота дискретизации | 14 бит, 250 млн отсчетов/с | |||
|
Амплитуда
|
высокое-Z | от 20 мВ до 10 В (Вразмах) | ||
| 50 Ом | от 10 мВ до 5 В (Вразмах) | |||
|
Смещение постоянной составляющей
|
высокое-Z | ±5 В | ||
| 50 Ом | ±2,5 В | |||
| Общие данные | ||||
| Экран | 10,1" WXGA цветной TFT дисплей (1280 × 800 пикселей) | |||
| Интерфейсы | USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дистанционного отображения и работы | |||
| Акустический шум | максимальный уровень звукового давления на расстоянии 1,0 м | 28,3 дБ(A) | ||
| Габариты, Ш × В × Г | 390 мм × 220 мм × 152 мм | |||
| Масса | 3,3 кг | |||
