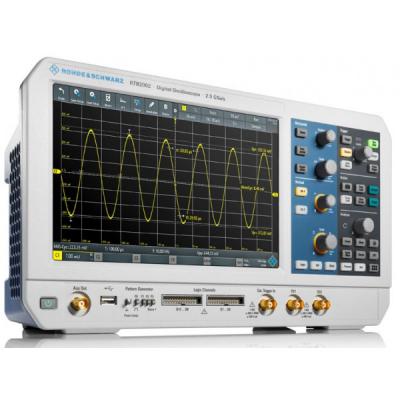

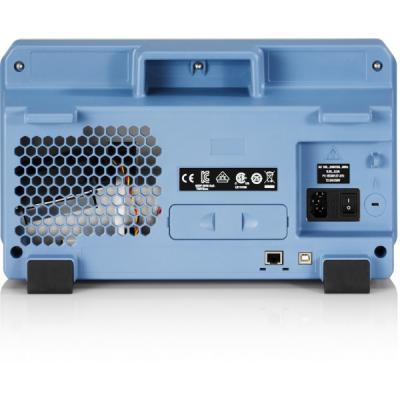

Цифровой осциллограф Rohde & Schwarz RTB2002-B222
Госреестр (ГРСИ): не указано
Данная модель представляет собой одну из разновидностей настольного осциллографа RTB2002. Отличается от базовой модели встроенной опцией RTB-B222, которая расширяет рабочий частотный диапазон до 200 МГц.
Особенности цифрового двухканального осциллографа RTB2002:
- Стандартная полоса пропускания может быть увеличена с помощью программных опций
- Режим смешанных сигналов (MSO –опционально) с 16 логическими каналами
- Синхронизация и декодирование данных последовательных интерфейсов (опционально)
- Высокоскоростная система сбора данных с функцией архива
- Вертикальное разрешение 10 бит
- Чувствительность 1 мВ/дел.
- Множество функции автоматических измерений, математических функций, контроль на основе масок, анализ спектра на основе БПФ
- Встроенный генератор функций с полосой до 25 МГц
- Встроенный генератор кодовых последовательностей
- Встроенный 3-разрядный вольтметр
- Встроенный 6-разрядный частотомер
- Цветной емкостной сенсорный дисплей диагональю 10,1 дюймов
- Масса 2,5 кг
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Система вертикального отклонения | |
| Входные каналы | 2 осциллографических 16 логических (опция RTB-B1) |
| Полосы пропускания для аналоговых каналов | 70 МГц RTB2002 100 МГц с опцией RTB-B221 200 МГц с опцией RTB-B222 300 МГц с опцией RTB-B223 |
| Максимальная входная частота для логических каналов | 300 МГц |
| Время нарастания переходной характеристики (расчетное) | <5 нс стандартно <3,5 нс с опцией RTB-B221 <1,75 нс с опцией RTB-B222 <1,15 нс с опцией RTB-B223 |
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел |
| Импеданс | аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ |
| логические каналы 10 кΩ+/-2%, ~4 пФ | |
| Максимальное входное напряжение | аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК) |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 500 с/дел |
| Погрешность временной развертки | 2,5x10-6 |
| Система сбора данных | |
| Частота дискретизации аналоговые каналы |
1,25 ГВыб/с 2,5 ГВыб/с с чередованием |
| Частота дискретизации логические каналы |
1,25 ГВыб/с |
| Глубина памяти | 10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (с опцией RTB-K15) |
| Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
| Скорость обновления | до 50’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | входы аналоговых каналов, входы логических каналов (опционально) |
| Режимы запуска | автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN |
| Анализ осциллограмм | |
| Автоматические измерения | до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
| Курсорные измерения | Амплитудные и временные |
| Математическая обработка | сложение, вычитание, умножение, деление, БПФ |
| Тестирование по маске | тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| Генератор сигналов произвольной формы (с опцией RTB-B6) | Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный: 0.1 Гц – 1 МГц Шум: макс. 25 МГц Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек |
| Генератор тстовых последовательностей | 4 бит I2C, SPI, UART and CAN/LIN |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, , AC+DCскз и ACскз |
| Частотомер | Измерения: частота, период Разрешение: 6 разрядов; |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональю 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г), мм | 390×220×152 |
| Масса | 2,5 кг |
