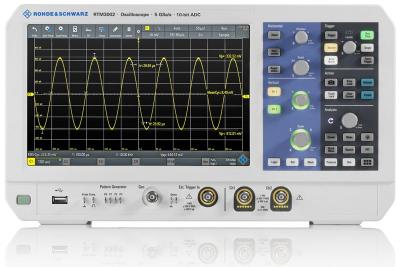

Цифровой осциллограф Rohde & Schwarz RTM3K-22 – (RTM3002 + RTM-B222 с расширением до 200 МГц, 2 канала)
Госреестр (ГРСИ): не указано
RTM3K-22 от Rohde & Schwarz - это серия RTM3000, двухканальный цифровой осциллограф с обновлением полосы пропускания RTB-B222 200 МГц. Он оснащен 10,1-дюймовым емкостным сенсорным TFT-дисплеем с высоким разрешением (1280 x 800 пикселей) с поддержкой жестов, 10-битным АЦП и стандартом 40 МГц / каналом, глубиной чередующейся памяти 80M. Осциллограф включает в себя широкий спектр вариантов обновления.
Особенности:
- 400Msample сегментированная память (опция)
- Максимальная частота дискретизации 2,5 Гс / с на канал, 5Gsample / s чередуется
- Частота обновления формы волны составляет 64000waveforms / s
- Минимальная входная чувствительность - 500 мкВ / дел
- 10 секунд загрузки
- I2C, SPI, UART / RS232 / RS422 / RS485, CAN, LIN, аудио (I²S), ARINC, MIL (дополнительно)
- Произвольная форма сигнала и генератор диаграммы 4 бит
- Стандартный цифровой вольтметр и счетчик триггеров
- LAN, USB-хост / устройство, быстрый просмотр по Ethernet-подключению
- Размер осциллографа составляет 390 мм x 220 мм x 152 мм (Ш x В x Г)
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение | ||||
| RTM3002 | RTM3002+B222 | RTM3002+B223 | RTM3002+B225 | ||
| Система вертикального отклонения | |||||
| Количество каналов | 2 | ||||
| Полоса пропускания (–3 дБ) | 100 МГц | 200 МГц | 350 МГц | 500 ГГц | |
| Время нарастания (расчетное) | 3,5 нс | 1,75 нс | 1 нс | 700 пс | |
| Входной импеданс | 50 Ом ± 1,5 % (изм.), 1 МОм ± 1 % (изм.) || 14 пФ ± 1 пФ (изм.) |
||||
| Чувствительность по входу при максимальной полосе пропускания во всех диапазонах | при 1 МОм | от 500 мкВ/дел. до 10 В/дел | |||
| при 50 Ом | от 500 мкВ/дел. до 1 В/дел. | ||||
| Точность усиления по постоянному напряжению (смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки) | входная чувствительность > 5 мВ/дел |
±1,5 % полной шкалы | |||
| входная чувствительность ≤ 5 мВ/дел |
±2 % полной шкалы | ||||
| Разрешение АЦП | 10 бит, до 16 бит при прореживании с высоким разрешением | ||||
| Система сбора данных | |||||
| Максимальная частота дискретизации (в реальном масштабе времени) | 2,5 млрд отсчетов/с; 5 млрд отсчетов/с в режиме чередования | ||||
| Память для собранных данных | стандартная | 40 млн отсчетов (80 млн отсчетов в режиме чередования) | |||
| с опцией RTM-K15 | 400 млн отсчетов сегментированной памяти | ||||
| Система горизонтального отклонения | |||||
| Диапазон временной развертки | выбирается от 0,5 нс/дел до 500 с/дел | ||||
| Система синхронизации (запуска) | |||||
| Типы запуска | базовая модель | по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по строке, по последовательной шине, по тайм-ауту | |||
| опция | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, ARINC 429, MIL-STD-1553 | ||||
| Опция смешанных сигналов MSO | |||||
| Цифровые каналы | 16 (2 логических пробника) | ||||
| Частота дискретизации | 1,25 млрд отсчетов/с | ||||
| Память для собранных данных | стандартная | 40 млн отсчетов (80 млн отсчетов в режиме чередования) | |||
| с опцией RTM-K15 | 400 млн отсчетов сегментированной памяти | ||||
| Генератор сигналов | |||||
| Разрешение, частота дискретизации | 14 бит, 250 млн отсчетов/с | ||||
| Амплитуда | высокое-Z | от 20 мВ до 5 В (размах) | |||
| 50 Ом | от 10 мВ до 2,5 В (размах) | ||||
| Смещение постоянной составляющей | высокое-Z | ±5 В | |||
| 50 Ом | ±2,5 В | ||||
| Диапазоны частот формируемых сигналов | синусоидальный | от 0,1 Гц до 25 МГц | |||
| импульсный/прямоугольный | от 0,1 Гц до 10 МГц | ||||
| пилообразный/треугольный | от 0,1 Гц до 1 МГц | ||||
| шумовой | макс. 25 МГц | ||||
| Произвольный | частота дискретизации; глубина памяти | макс. 10 млн отсчетов/с; 32 тыс точек | |||
| Общие данные | |||||
| Экран | 10,1" WXGA цветной TFT дисплей (1280 × 800 пикселей) | ||||
| Интерфейсы | USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дис- танционного отображения и работы | ||||
| Акустический шум | максимальный уровень звукового давления на расстоянии 1,0 м | 28,3 дБ(A) | |||
| Габариты, Ш × В × Г | 390 мм × 220 мм × 152 мм | ||||
| Масса | 3,3 кг | ||||
