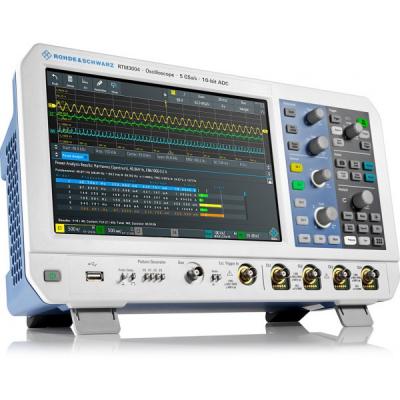

R&S®RTM3000 – это не только осциллограф. Он может включать в себя логический анализатор, анализатор протоколов, генератор сигналов и цифровых последовательностей, цифровой вольтметр и специальные режимы работы для частотного анализа, тестирования по маске и длительного захвата данных. Отлаживать электронные системы всех видов становится просто и эффективно. R&S®RTM3000 - это выгодная инвестиция по очень привлекательной цене.

R&S®RTM3000 сочетает десятикратную эффективность (10-разрядный АЦП, 10-кратный объем памяти и сенсорный экран с диагональю 10,1") с интерфейсом пробников Rohde & Schwarz для всех пробников Rohde & Schwarz.

Особенности осциллографа четырехканального RTM3004:

• 10-битное разрешение по вертикали. Отличительной характеристикой осциллографа RTM3004 является разработанный компанией Rohde & Schwarz 10-разрядный аналого-цифровой преобразователь (АЦП), обеспечивающий четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Повышенное разрешение позволяет получать более четкие осциллограммы с большим количеством деталей сигнала, которые в противном случае были бы пропущены. Примером может служить анализ характеристик импульсных источников питания. Значения напряжений на переключающем устройстве должны быть определены как в период включения, так и в период выключения в пределах одной выборки. Для точного измерения низковольтных составляющих важно обеспе- чить высокое разрешение (более 8 бит)
• 500 мкВ/дел: полная полоса пропускания и низкий уровень шума. Осциллограф RTM3004 обладает исключительной чувствительностью вплоть до 500 мкВ/дел. В традиционных осциллографах такой уровень чувствительности достигается лишь за счет применения сильного программного увеличения или ограничения полосы пропускания. На экране RTM3004 отображаются реальные отсчеты сигнала во всей полосе пропускания – даже при чувствительности 500 мкВ/дел. В результате обеспечивается высокая точность измерений. Точность отображения сигнала на экране зависит от собственных шумов прибора. Осциллограф RTM3004 с высокой точностью измеряет уровень сигнала даже при минимальном вертикальном разрешении за счет применения малошумящих входных каскадов и самых современных АЦП
• 40 млн отсчетов в стандартном режиме и 80 млн отсчетов в режиме чередования. Осциллограф RTM3004 оснащен наибольшим объемом памяти для приборов данного класса: 40 млн отсчетов на канал, а в режиме чередования – даже 80 млн отсчетов. Это в 8 раз больше, чем в похожих осциллографах того же класса. Для проведения более полного анализа обеспечивается захват длительных сигнальных последовательностей даже при самых высоких значениях частоты дискретизации (например, при анализе переходных процессов в импульсных источниках питания)
• Сегментированная память: 400 млн отсчетов с функцией архива. Опция RTM-K15 сегментированной памяти большого объема позволяет проводить анализ сигнальных последовательностей на длительном интервале наблюдения. Например, сигналы протоколов с паузами в передаче данных, такие как I²C или SPI, могут быть захвачены на интервале в несколько секунд или минут. Благодаря переменному размеру сегмента (от 10 тыс. отсчетов до 80 млн отсчетов) достигается оптимальное использование памяти объемом 400 млн отсчетов; может быть сделано более 34000 сегментов. В режиме архива для дополнительного анализа доступны предыдущие выборки, объем сегментированной памяти для которых ограничен значением 400 млн отсчетов. Для более подробного анализа могут применяться такие функции, как тестирование по маске, быстрые измерения и БПФ
• Высокая частота дискретизации в любое время. Сбои сигнала и важнейшие события в нем лучше всего обнаруживаются с помощью осциллографа с высокой частотой дискретизации. Для многих задач, в частности для анализа последовательных протоколов передачи данных, требуются длительные циклы сбора данных. Обеспечивая частоту дискретизации до 5 млрд отсчетов/с и обладая объемом памяти до 80 млн отсчетов, осциллографы RTM3004 в этих задачах, без сомнения, превосходят своих конкурентов. Они точно, вплоть до необходимых деталей, отображают сигналы, причем даже для длительных последовательностей
