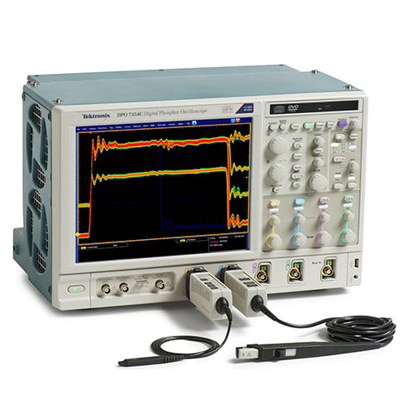

Tektronix DPO70804C – цифровой осциллограф предназначается для обнаружения неисправностей и выяснения причин некорректного функционирования различных устройств на протяжении полного цикла разработки сложных электронных схем. Также осциллограф применяется при тестировании электротехнического оборудования. С этой целью при помощи осциллографов можно проводить анализ целостности сигналов, определять параметры джиттера, временные характеристики сигналов, осуществлять измерения параметров сложных систем, отличающихся высокой скоростью функционирования.

Особенности и преимущества:

• Минимальный уровень шумов, производимых самим прибором, и высокая частота дискретизации по каждому из каналов устройства. Наличие полосы пропускания по каждому из каналов 8 ГГц позволяет осуществлять захват нужного сигнала по всем каналам в одновременном режиме, при этом частота дискретизации не изменяется. Осциллограф сохраняет высокую целостность сигнала и обеспечивает оптимальное соотношение сигнала/шума, что способствует высокому уровню точности при отображении осциллограмм на экране прибора
• Частота дискретизации сигнала аналогового типа для этой модели устройства составляет 25 Гвыборок в течение одной секунды, стандартная память по аналоговым каналам – 31 Мвыборка при общем числе аналоговых каналов – 4. Наличие цифровых каналов в данной модели осциллографа не предусмотрено
• В конструкции прибора присутствует возможность использования двух хост-портов USB 2.0, расположенных на передней панели устройства, и двух аналогичных портов на задней панели. Эти порты позволяют подключать внешние накопители с целью сохранения полученных данных, осциллограмм и пользовательских настроек, а также подключать клавиатуры, принтеры и обеспечивать соединение с персональным компьютером
• Имеется встроенный Ethernet порт 10/100, который используется для интеграции прибора в состав локальной сети, и видеовыход, который обеспечивает вывод изображений на внешний монитор либо на проектор

Области применения осциллографа DPO70804C:

• Анализ целостности, джиттера и временного распределения сигнала
• Проверка, устранение неполадок, определение характеристик и аттестация сложных систем
• Устранение неполадок и проверка на соответствие стандартам последовательной передачи данных
• Анализ шин памяти
• Проверка импульсных источников питания
• Исследование переходных процессов
• Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой пропускания

------------------------------------------------
