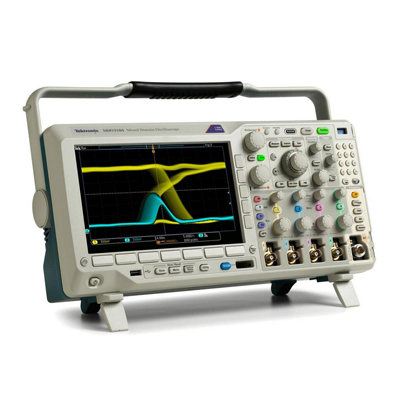

Цифровой осциллограф Tektronix MDO3102
Госреестр (ГРСИ): не указано
Комбинированный осциллограф Tektronix MDO3102 – это прибор, который может быть очень полезен при проектировании и отладке современных комплексных электронных систем. Этот осциллограф объединяет в себе шесть приборов: анализатор спектра, генератор сигналов произвольной формы и стандартных функций, логический анализатор, анализатор протоколов и цифровой вольтметр/частотомер.
Осциллограф MDO3102 можно конфигурировать под собственные задачи и обновлять. Предусмотрена возможность добавления функций и выбора характеристик, которые необходимы в данный момент или могут понадобиться позже.
Особенности и преимущества:
- Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов
- Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала
- 33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)
- Небольшие размеры и масса
- Анализ спектра
- Генерация сигналов произвольной формы и стандартных функций
- Разработка и тестирование систем со смешанными сигналами
- Анализ протоколов
- Цифровой вольтметр и частотомер
- Возможность полного обновления

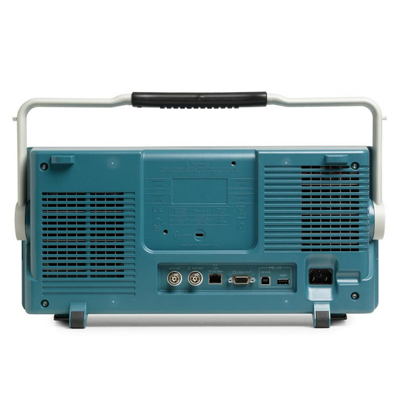

Интерфейсы осциллографа MDO3102:
- Хост-порты USB позволяют легко передавать снимки экрана, настройки прибора и данные сигнала в съемный накопитель USB большой емкости
- Порт ведомого устройства USB 2.0 расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488) и непосредственную печать на принтерах, совместимых с технологией PictBridge
- Совместимый с LXI порт 10/100BASE-T Ethernet для дистанционного управления по локальной сети
- Выходной видеопорт на задней панели прибора позволяет передавать изображения на внешний монитор или проектор
- Разъем BNC на задней и передней панели
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Технические характеристики цифрового осциллографа MDO3102
| Параметр | Значение |
| Число аналоговых каналов | 2 |
| Аналоговая полоса пропускания | 1 ГГц |
| Время нарастания (скорость развертки 10 мВ/дел. при входной нагрузке 50 Ом) | 400 пс |
| Частота дискретизации (1 канал) | 5 Гвыб/с |
| Частота дискретизации (2 канала) | 5 Гвыб/с |
| Длина записи (1 канал) | 10000000 точек |
| Длина записи (2 канала) | 10000000 точек |
| Цифровые каналы с опцией MDO3MSO | 16 |
| Выходные сигналы генератора сигналов произвольной формы и стандартных функций с опцией MDO3AFG | 1 |
| Число каналов анализатор спектра | 1 |
| Стандартный диапазон частот анализатора спектра | От 9 кГц до 1 ГГц |
| Диапазон частот анализатора спектра с опцией MDO3SA | От 9 кГц до 3 ГГц |
Система вертикального отклонения аналоговых каналов
| Параметр | Значение | |
| Аппаратное ограничение полосы пропускания | 20 МГц или 250 МГц | |
| Режимы входа | Перем. ток, пост. ток | |
| Входное сопротивление | 1 МОм ±1 %, 50 Ом ±1 %, 75 Ом ±1 %; 75 Ом отсутствует в моделях с полосой пропускания 1 ГГц | |
| Диапазон входной чувствительности | 1 МОм | От 1 мВ/дел до 10 В/дел |
| 50 Ом, 75 Ом | От 1 мВ/дел до 1 В/дел | |
| Разрешение по вертикали | 8 бит (11 бит в режиме высокого разрешения) | |
| Максимальное входное напряжение | 1 МОм | 300В ср. кв. (КАТ II) с пиковыми значениями ≤±425В |
| 50 Ом, 75 Ом | 5В ср. кв. с пиковыми значениями ≤±20В | |
| Погрешность усиления постоянного напряжения | ±1,5 % при чувствительности не менее 5 мВ/дел, увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C | |
| ±2,0 % при чувствительности 2 мВ/дел, увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C | ||
| ±2,5 % при чувствительности 1 мВ/дел, увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C | ||
| ±3,0 % при переменном коэффициенте усиления, увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C | ||
| Развязка между каналами | Для двух любых каналов с одинаковой чувствительностью по вертикали – ≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц до верхней границы полосы пропускания | |
Диапазон смещения
| Чувствительность по вертикали (В/дел.) | Диапазон смещения | |
| Входное сопротивление 1 МОм | Входное сопротивление 50 Ом, 75 Ом | |
| От 1 мВ/дел до 50 мВ/дел | ±1В | ±1В |
| От 50,5 мВ/дел до 99,5 мВ/дел | ±0,5В | ±0,5В |
| От 100 мВ/дел до 500 мВ/дел | ±10В | ±10В |
| От 505 мВ/дел до 995 мВ/дел | ±5В | ±5В |
| От 1 В/дел до 5 В/дел. | ±100В | ±5В |
Система вертикального отклонения цифровых каналов (требуется опция MDO3MSO)
| Параметр | Значение |
| Число входных каналов | 16 цифровых каналов (D15 – D0) |
| Пороги | Общая настройка для группы из 8 каналов |
| Выбор значений порогов | ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяется пользователем |
| Диапазон значений порогов, настраиваемых пользователем | От -15 до +25 В |
| Максимальное входное напряжение | От -20 до +30 В |
| Погрешность установки порога | ±(100 мВ + 3 % от установленного порога) |
| Максимальный динамический диапазон входного сигнала | 50 Впик.-пик. (зависит от установленного порога) |
| Минимальный размах напряжения | 500 мВ |
| Входное сопротивление | 101 кОм |
| Входная емкость пробника | 8 пФ |
| Разрешение по вертикали | 1 бит |
Система горизонтального отклонения аналоговых каналов
| Параметр | Значение |
| Диапазон скорости развертки | От 400 пс/дел до 1000 с/дел |
| Максимальная продолжительность захвата при максимальной частоте дискретизации (все каналы/половина каналов) | 4/2 мс |
| Диапазон задержки развертки | От -10 делений до 5000 с |
| Диапазон компенсации сдвига фаз между каналами | ±125 нс |
| Погрешность генератора развертки | ±10 х 10 -6 в любом интервале ≥1 мс |
Система горизонтального отклонения цифровых каналов (требуется опция MDO3MSO)
| Параметр | Значение |
| Максимальная частота дискретизации (основной режим) | 500 Мвыб/с (разрешение 2 нс) |
| Максимальная длина записи (основной режим) | 10000000 точек |
| Максимальная частота дискретизации (режим MagniVu) | 8,25 Гвыб/с (разрешение 121,2 пс) |
| Максимальная длина записи (режим MagniVu) | 10000 точек с центрированием относительно точки запуска |
| Минимальная обнаруживаемая длительность импульса (тип.) | 2 нс |
| Сдвиг фаз между каналами (тип.) | 500 пс |
| Максимальная частота переключения входа | 250 МГц (максимальная частота синусоидального сигнала, точно воспроизводимого в виде меандра. Необходим короткий удлинитель земли в каждом канале. Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения) |
Вход анализатора спектра
| Параметр | Значение | |
| Полоса захвата | 1 ГГц | |
| Span | 9 кГц – 1 ГГц | |
| Полоса разрешения | От 20 Гц до 150 МГц, настройка с кратностью шага 1-2-3-5 | |
| Опорные уровни | От -130 до +20 дБм, шаг 5 дБм | |
| Вертикальная шкала | Цена деления вертикальной шкалы от 1 дБ/дел до 20 дБ/дел с кратностью шага 1-2-5 | |
| Положение по вертикали | От -100 дел. до +100 дел. (отображается в дБ) | |
| Единицы измерения по вертикали | дБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА | |
| Отображаемый средний уровень шума (DANL) | От 9 кГц до 50 кГц | <-109 дБм/Гц (<-113 дБм/Гц, тип.) |
| От 50 кГц до 5 МГц | <-126 дБм/Гц (<-130 дБм/Гц, тип.) | |
| От 5 МГц до 2 ГГц | <-138 дБм/Гц (<-142 дБм/Гц, тип.) | |
| От 2 ГГц до 3 ГГц | <-128 дБм/Гц (<-132 дБм/Гц, тип.) | |
| Отображаемый средний уровень шума при подключенном предусилителе TPA-N-PRE. Предусилитель в режиме автом., опорный уровень -40 дБм | От 9 кГц до 50 кГц | <-117 дБм/Гц (<-121 дБм/Гц, тип.) |
| От 50 кГц до 5 МГц | <-136 дБм/Гц (<-140 дБм/Гц, тип.) | |
| От 5 МГц до 2 ГГц | <-148 дБм/Гц (<-152 дБм/Гц, тип.) | |
| От 2 ГГц до 3 ГГц | <-138 дБм/Гц (<-142 дБм/Гц, тип.) | |
| Паразитные составляющие | 2 Гармонические искажения 2-го порядка (>100 МГц) | <-55 дБн (<-60 дБн, тип.) |
| 3 Гармонические искажения 3-го порядка (>100 МГц) | <-53 дБн (<-58 дБн, тип.) | |
| 2 Гармонические искажения 2-го порядка (>15 МГц) | <-55 дБн (<-60 дБн, тип.) | |
| 3 Гармонические искажения 3-го порядка (>15 МГц) | <-55 дБн (<-60 дБн, тип.) | |
| Остаточные составляющие | <-78 дБм (опорный уровень ≤ -15 дБм, нагрузка 50 Ом на РЧ входе) | |
| На частоте 2,5 ГГц | <-67 дБм | |
| На частоте 1,25 ГГц | <-76 дБм | |
| Перекрёстные помехи в анализаторе спектра от каналов осциллографа | Частота на входе ≤800 МГц | <-60 дБ относительно опорного уровня (тип.) |
| Частота на входе от >800 МГц до 2 ГГц | <-40 дБ относительно опорного уровня (тип.) | |
| Фазовый шум на частоте 1 ГГц (немодулированный сигнал) | 10 кГц | <-81 дБн/Гц (< -85 дБн/Гц, тип.) |
| 100 кГц | <-97 дБн/Гц (< -101 дБн/Гц, тип.) | |
| 1 МГц | <-118 дБн/Гц (< -122 дБн/Гц, тип.) | |
| Погрешность измерения уровня (опорный уровень от 10 дБм до -15 дБм. Входной уровень изменяется от опорного уровня на 40 дБм в сторону уменьшения. Спецификации без учета погрешности рассогласования) | От +18 до +28 °C <±1,2 дБм (<±0,6 дБм, тип.) |
|
| Выход за пределы рабочего диапазона | <±2,0 дБм | |
| Погрешность измерения уровня при подключенном предусилителе TPA-N-PRE (режим предусилителя установлен на “Auto” (Автом.). От установленного опорного уровня 10 дБм до -40 дБм. Входной уровень изменяется от опорного уровня на 30 дБм в сторону уменьшения. Спецификации без учета погрешности рассогласования) | От +18 до +28 °C <±1,5 дБм (тип.) при любом состоянии предусилителя |
|
| Выход за пределы рабочего диапазона | <±2,3 дБм (тип.) при любом состоянии предусилителя | |
| Погрешность измерения частоты | ±(([погрешность опорной частоты] x [частота маркера]) + (полоса обзора/750 + 2)) Гц; погрешность опорной частоты = 10х10-6 (10 Гц/МГц) | |
| Максимальный рабочий уровень входного сигнала | Средняя долговременная мощность | +20 дБм (0,1 Вт) |
| Максимальный безопасный уровень постоянного напряжения | ±40В пост. тока | |
| Максимальная безопасная мощность (немодулир. сигнал) | +33 дБм (2 Вт) | |
| Максимальная безопасная мощность (импульс) | +45 дБм (32 Вт) при длительности импульса <10 мкс, скважности <1 % и опорном уровене ≥+10 дБм | |
| Максимальный рабочий входной уровень при подключенном предусилителе TPA-N-PRE | Средняя долговременная мощность | +20 дБм (0,1 Вт) |
| Максимальный безопасный уровень постоянного напряжения | ±20В пост.тока | |
| Максимальная безопасная мощность (немодулир. сигнал) | +30 дБм (1 Вт) | |
| Максимальная безопасная мощность (импульс) | +45 дБм (32 Вт) при длительности импульса <10 мкс, скважности <1 %, опорном уровене ≥ +10 дБм | |
| Типы трасс в частотной области | Нормальная, усреднение, удержание максимума, удержание минимума | |
| Методы обнаружения | Положительный пик, отрицательный пик, усреднение, выборка | |
| Автоматические маркеры | Идентификация от 1 до 11 пиков на основе значений регулируемого пользователем порога и двойного размаха | |
| Ручные маркеры | Два ручных маркера используются для индикации частоты, амплитуды, плотности шума и фазового шума | |
| Маркеры | Считывание показаний в режиме "Absolute" или "Delta" | |
| Окно БПФ | Кайзера | 2.23 |
| Прямоугольное | 0.89 | |
| Хемминга | 1.30 | |
| Хеннинга | 1.44 | |
| Блэкмана-Харриса | 1.90 | |
| С плоской вершиной | 3.77 | |
Генератор сигналов произвольной формы и стандартных функций (требуется опция MDO3AFG)
| Параметр | Значение |
| Сигналы | Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал |
| Синусоидальный | |
| Диапазон частот | От 0,1 Гц до 50 МГц |
| Диапазон амплитуды | От 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом |
| Неравномерность АЧХ | ±0,5 дБ, тип., на частоте 1 кГц (±1,5 дБ для амплитуд <20 мВпик-пик) |
| Полный коэффициент гармоник (тип.) | 1 %, нагрузка 50 Ом |
| 2 % для амплитуды <50 мВ и частот >10 МГц | |
| 3 % для амплитуды <20 мВ и частот >10 МГц | |
| Динамический диапазон без паразитных составляющих | -40 дБн (Vпик-пик ≥0,1В); -30 дБн (Vпик-пик ≤0,1В), нагрузка 50 Ом |
| Прямоугольный/импульсный сигнал | |
| Диапазон частот | От 0,1 Гц до 25 МГц |
| Диапазон амплитуды | От 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом |
| Коэффициент заполнения | От 10 до 90 % или мин. длительность импульса 10 нс, выбирается большее |
| Разрешение коэффициента заполнения | 0.1 % |
| Минимальная длительность импульса | 10 нс (тип.) |
| Время нарастания/спада | 5 нс, тип. (от 10 до 90 %) |
| Разрешение длительности импульса | 100 пс |
| Глитч | <2 %, тип., для скачков сигнала, больших 100 мВ |
| Асимметрия | ±1 % ±5 нс, при коэффициенте заполнения 50 % |
| Джиттер (ср. кв.TIE) | <500 пс, тип. |
| Пилообразный/треугольный | |
| Диапазон частот | От 1 Гц до 500 кГц |
| Диапазон амплитуды | От 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом |
| Коэффициент симметрии | От 0 % до 100 % |
| Разрешение симметрии | 0.1 % |
| 0 Гц | |
| Диапазон уровней | ±2,5В в режиме с высоким импедансом; ±1,25В при входном сопротивлении 50 Ом |
| Шум | |
| Диапазон амплитуды | От 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом |
| Разрешение амплитуды | От 0 до 100 %, шаг 1 % |
| Кардинальный синус (Sinc) | |
| Диапазон частот | От 0,1 Гц до 2 МГц |
| Диапазон амплитуды | От 20 мВпик-пик до 3,0 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,5 Впик-пик, нагрузка 50 Ом |
| Функция Гаусса | |
| Диапазон частот | От 0,1 Гц до 5 МГц |
| Диапазон амплитуды | От 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом |
| Функция Лоренца | |
| Диапазон частот | От 0,1 Гц до 5 МГц |
| Диапазон амплитуды | От 20 мВпик-пик до 2,4 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,2 Впик-пик при нагрузке 50 Ом |
| Экспоненциальное нарастание/спад | |
| Диапазон частот | От 0,1 Гц до 5 МГц |
| Диапазон амплитуды | От 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом |
| Функция гаверсинуса | |
| Диапазон частот | От 0,1 Гц до 5 МГц |
| Диапазон амплитуды | От 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик, нагрузка 50 Ом |
| Кардиосигнал | |
| Диапазон частот | От 0,1 Гц до 500 кГц |
| Диапазон амплитуды | От 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом |
| Произвольная форма | |
| Объем памяти | От 1 до 128 КБ |
| Диапазон амплитуды | От 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом |
| Частота повторения | От 0,1 Гц до 25 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Погрешность частоты | |
| Синусоидальный и пилообразный сигналы | 130 х 10-6 (частота < 10 кГц) |
| 50 х 10-6 (частота ≥ 10 кГц) | |
| Прямоугольный и импульсный сигналы | 130 х 10-6 (частота < 10 кГц) |
| 50 х 10-6 (частота ≥ 10 кГц) | |
| Разрешение | 0,1 Гц или 4 разряда; выбирается большее |
| Погрешность амплитуды | ±[(1,5 % от установленной амплитуды от пика до пика) + (1,5 % от установленного постоянного смещения) + 1 мВ] (частота = 1 кГц) |
| Постоянное смещение | |
| Диапазон постоянного смещения | ±[2,5В – (амплитуда сигнала)/2] в режиме с высоким импедансом; ±[1,25 – (амплитуда сигнала)/2], нагрузка 50 Ом |
| Разрешение постоянного смещения | 1 мВ в режиме с высоким импедансом; 500 мкВ при входном сопротивлении 50 Ом |
| Погрешность смещения | ±[(1,5 % от установленного абсолютного постоянного смещения) + 1 мВ]; увеличивается на 3 мВ при каждом повышении температуры на 10 °C, начиная от +25 °C |
Цифровой вольтметр и частотомер
| Параметр | Значение |
| Источник | Канал 1, канал 2 |
| Типы измерений | Среднеквадратическое значение переменной составляющей, постоянная составляющая, сумма постоянной составляющей и среднеквадратического значения переменной составляющей (показания в вольтах или амперах); частота Разрешение |
| Разрешение | Перем. напряжение, пост. напряжение: 4 разряда |
| Частота: 5 разрядов | |
| Погрешность частоты | 10-6 |
| Скорость измерений | 100 измерений/с; измерения на экране обновляются 4 раза в секунду |
| Автоматический выбор параметров системы вертикального отклонения | Автоматическая настройка параметров по вертикали для максимального динамического диапазона измерений; доступна для любого источника, не связанного с системой запуска |
| Графическое представление результатов измерения | Графическое отображение минимального, максимального и текущего значений и прокрутка значений в 5-секундном интервале |
Программное обеспечение
| Параметр | Значение |
| ПО OpenChoice® Desktop | Обеспечивает быстрое и простое взаимодействие осциллографа с компьютерами, работающими под управлением Windows, через интерфейс USB или LAN. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана. В состав этого ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для быстрого составления отчетов и дальнейшего анализа |
| Драйвер IVI | Обеспечивает стандартный интерфейс программирования приборов для распространенных программных пакетов, таких как LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB |
| Веб-интерфейс e*Scope® | Позволяет управлять осциллографом по сети через стандартный обозреватель интернета. Просто введите IP адрес или сетевое имя осциллографа, и в обозревателе откроется страница управления. Передайте и сохраните настройки, осциллограммы, измерения и снимки экрана или оперативно измените настройки осциллографа непосредственно на странице управления |
| Веб-интерфейс LXI Core 2011 | Обеспечивает подключение к осциллографу через стандартный браузер путем ввода IP адреса или сетевого имени осциллографа в адресную строку браузера. Веб-интерфейс позволяет контролировать состояние и конфигурацию прибора, проверять и изменять настройки сети, а также управлять осциллографом с помощью ПО e*Scope®. Алгоритм работы интерфейса соответствует спецификациям LXI Core 2011, версия 1.4 |
Характеристики дисплея
| Параметр | Значение |
| Тип дисплея | Цветной дисплей с диагональю 9 дюймов (229 мм) |
| Разрешение дисплея | 800 × 480 (WVGA) |
| Интерполяция | Кардинальный синус (Sinс) |
| Представление сигналов | Векторы, точки, переменное послесвечение, бесконечное послесвечение |
| Цветовые палитры для режима захвата FastAcq | Температурная, спектральная, нормальная, инвертированная |
| Координатная сетка | Полная, сетка, сплошная, перекрестие, рамка, IRE и мВ |
| Формат | YT, XY и одновременно XY/YT |
| Максимальная скорость захвата | >235000 осциллограмм/с в режиме FastAcq для моделей с полосой пропускания от 100 МГц до 500 МГц |
Порты ввода/вывода
| Параметр | Значение | |
| Высокоскоростной хост-порт USB 2.0 | Поддерживает USB накопители, принтеры и клавиатуру. По одному порту на передней и задней панелях прибора | |
| Порт ведомого устройства USB 2.0 | Расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488) и непосредственную печать на принтерах, совместимых с технологией PictBridge | |
| Печать | Для печати используется сетевой принтер, принтер, совместимый с технологией PictBridge, или принтер, поддерживающий печать сообщений электронной почты. Примечание: В принтере используется ПО, разработанное OpenSSL Project для использования в OpenSSL Toolkit | |
| Порт LAN | Розетка RJ-45, поддерживает стандарт 10/100/1000Base-T | |
| Выход видеосигнала | Розетка DB-15, позволяет выводить изображение с экрана осциллографа на внешний монитор или проектор. Разрешение XGA | |
| Вспомогательный вход | Разъем BNC на передней панели | Входное сопротивление, 1 МОм |
| Максимальное входное напряжение | 300В ср. кв. (КАТ II) с пиковыми значениями ≤±425В | |
| Напряжение и частота на выходе компенсатора пробника (контакты на передней панели) | Амплитуда | От 0 до 2,5 В |
| Частота | 1 кГц | |
| Вспомогательный выход (разъем BNC на задней панели) | VOUT (высокий уровень): ≥2,5В без нагрузки, ≥0,9В с нагрузкой 50 Ом | |
| VOUT (низкий уровень): ≤0,7В при выходном токе ≤4 мА; ≤0,25В с нагрузкой 50 Ом | ||
| Замок Кенсингтона | Гнездо на задней панели для стандартного замка Кенсингтона | |
| Крепление VESA | Стандартные точки крепления VESA 75 мм (MIS-D 100) на задней панели прибора | |
Источник питания
| Параметр | Значение |
| Напряжение источника питания | От 100 до 240 В ±10 % |
| Частота источника питания | От 50 до 60 Гц, от 100 до 240 В 400 Гц ±10 % при 115В |
| Потребляемая мощность | Не более 120 Вт |
Габариты и масса
| Параметр | Значение |
| Высота | 203,2 мм |
| Ширина | 416,6 мм |
| Глубина | 147,4 мм |
| Масса Нетто | 4,2 кг |
| Масса Брутто | 8,6 кг |
| Конфигурация для установки в стойку | 5U |
| Зазор для охлаждения | 51 мм с левой и с задней сторон прибора |
Электромагнитная совместимость, условия окружающей среды и безопасность
| Параметр | Значение | |
| Температура | Рабочая | От -10 до +55 °C (от +14 до 131 °F) |
| Хранение | От -40 до +71 °C (от -40 до 160 °F) | |
| Относительная влажность | Рабочая |
Температура до +40 °C, относительная влажность от 5 до 90 % Температура от +40 до +55 °C, относительная влажность от 5 до 60 % |
| Хранение |
Температура до +40 °C, относительная влажность от 5 до 90 % Температура от +40 до +55 °C, относительная влажность от 5 до 60 % Температура от +55 до +71 °C, относительная влажность от 5 до 40 %, без образования конденсата |
|
| Высота над уровнем моря | Рабочая | До 3000 м |
| Хранение | До 12000 м | |
| Нормативные документы | Электромагнитная совместимость | Директива совета EC 2004/108/EC |
| Безопасность | UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004, Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001, МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01 | |
