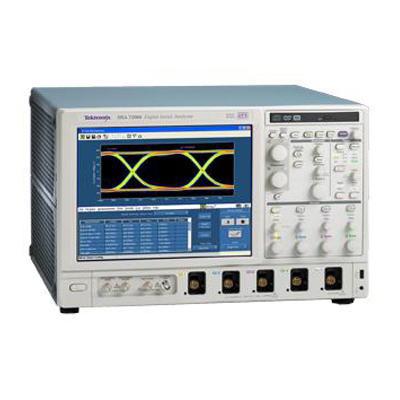

Tektronix MSO71604C – цифровой осциллограф смешанных сигналов предназначается для работы с системами высокоскоростного типа с последовательной передачей информации. Осциллограф обладает многочисленными функциями, которые необходимы для осуществления проверок и установления параметров систем.

Особенности и преимущества:

• Аналоговая полоса пропускания до 33 ГГц, время нарастания 9 пс
• Параметры истинной полосы пропускания при использовании режима реального времени по двум аналоговым каналам – 33 ГГц
• Улучшенные параметры частоты дискретизации и разрешающей способности временных параметров – 100 Гвыб/сек
• При использовании четырех каналов в одновременном режиме параметры полосы пропускания составляют до 23 ГГц, частота дискретизации с использованием режима реального времени – до 50 Гвыб/сек
• Длина записи при использовании функции быстрой навигации (MultiView Zoom) составляет до 250 Мвыб/сек
• Наибольшее значение скорости захвата превышает 300000 осциллограмм в одну секунду в расчете на один канал
• Наличие 16 цифровых каналов, имеющих разрешающую способность 80 пс и служащих для отладки схем цифрового и аналогового типа
• Наличие уникальной технологии iCapture® для просмотра аналоговых параметров пробников цифрового типа без переключений пробников
• Наличие специализированного ПО для тестирования на соответствие требованиям различных стандартов, автоматизации и удобства эксплуатации
• 16 ГГц
• 4 аналоговых канала (50 Ом, TekConnect)
• Скорость нарастания 22 пс (20-80 %)
• Дискретизация 8 бит (5.5 эфф.) в реальном времени до 100 ГГц на 2 каналах или 50 ГГц всех каналах
• 16 цифровых каналов
• Память 10 Мб/канал (опц. до 250 МБ/канал)
• Вертикальный шум 0,42 %
• Мин. шумовой джиттер 450 фс (RMS)
• DPO/DPX- захват до 300000 осц/с на каждом канале одновременно
• Цв.сенсорный XGA-дисплей 30 см
• Развертка 10 мВ-0.5 В/дел. и 20 пс/дел - 1000 с/дел
• Pinpoint-синхронизация (более 1400 режимов)
• Запуск по паттерну и телекоммуникационным сигналам (опция)
• Аппаратное восстановление тактовой частоты (опция)
• БПФ
• 53 а/измерений, статистика и гистограммы
• Настраиваемый интерфейс MyScope
• Windows XP/ПК: HDD, CDRW, GPIB, USB, LAN, RS232, видеовыход

Осциллографы данной серии обеспечивают целостность сигналов и улучшенные соотношения сигнала и шума, что позволяет получить отображение осциллограмм с повышенным уровнем точности. Использование специализированной системы запуска Pinpoint®, которая позволяет в течение минимального отрезка времени обнаружить нарушения в составе сигналов, способствует эффективной диагностике и быстрому поиску решения обнаруженной проблемы.

В качестве опции возможно исполнение с наличием визуального запуска, который позволяет с высокой точностью задавать момент запуска и обнаруживать редкие события в сигналах сложного состава. Технические параметры и функциональные особенности прибора позволяют использовать его при проведении анализа целостности сигнала, его временных параметров. Кроме того, осциллограф можно использовать для анализа радиосигналов.

------------------------------------------------
