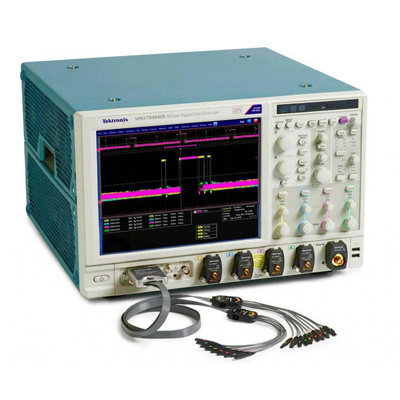

Tektronix MSO72304DX – цифровой осциллограф применяется разработчиками и конструкторами электронных устройств для измерения и анализа различных характеристик электрических сигналов, включая амплитудные и временные параметры. Работа современного осциллографа основана на принципе высокоскоростного аналого-цифрового преобразования напряжения, которое имеет входной электрический сигнал, в цифровой код.

Весь процесс преобразования осуществляется в режиме реального времени. Электрический сигнал после преобразования показывается на экране осциллографа в виде отдельных осциллограмм. При этом осциллограф осуществляет замеры всех параметров амплитуды и времени.

Процесс синхронизации обеспечивает внутренний генератор опорного типа или другой внешний источник, включая телевизионный сигнал. В составе данной модели осциллографа конструкция имеется 16 каналов цифрового типа и 4 канала аналогового типа. Управление работой осциллографа пользователь осуществляет вручную путем использования элементов управления, расположенных на передней панели.

Кроме того, управление работой устройства может осуществляться дистанционным способом с использованием персонального компьютера, который может быть подключен через имеющиеся в составе осциллографа интерфейсы (USB, LAN, Ethernet).

Конструкция осциллографа представлена моноблоком и предназначена для настольного использования. Модель MSO72304DX отличается максимальной целостностью сигнала и отличными параметрами соотношения сигнала и шума, что обеспечивает высокую точность отображения осциллограмм.

Для прибора требуется минимальный промежуток времени, чтобы обнаружить все аномалии в составе электрического сигнала. Это способствует высокому уровню эффективности диагностического процесса и быстрому устранению выявленных проблем.

Данная модель осциллографа может использовать 17-канальные логические пробники, которые имеют полосу пропускания до 2,5 ГГц. Использование таких пробников обеспечивает подачу на вход осциллографа цифровых сигналов с очень высокой скоростью. Кроме того, осциллограф MSO72304DX поддерживает специальные приложения. Эти приложения позволяют использовать прибор при тестировании электронных устройств на соответствие требованиям стандартов, предъявляемых для последовательных интерфейсов, при анализе шин памяти DDR.

Области применения:

• Анализ целостности, джиттера и временных характеристик сигнала
• Измерение характеристик сложных высокоскоростных систем
• Проверка последовательных шин на соответствие стандартам
• Отладка и анализ шин памяти
• Проверка импульсных источников питания
• Исследование переходных процессов
• Производственное тестирование сложных электронных систем
• Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой частот

Преимущества осциллографа MSO72304DX:

• Превосходная целостность сигнала и отличное соотношение сигнал-шум предоставляют самое точное отображение осциллограмм
• Система запуска Pinpoint – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений
• Визуальный запуск – точное задание момента запуска и нахождение редких событий в сложных сигналах
• Поиск и маркировка позволяют находить интересующие события в осциллограмме аналоговых или цифровых сигналов и запускаться по ним
• Опции автоматизированного запуска по сигналам последовательных шин и их декодирования для PCI Express, 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B и MIPI D-PHY и M-PHY
• P7600 и P7500 Пробники серии TriMode позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа
• 17-канальные логические пробники P6780, P6750 и P6717А с полосой пропускания до 2,5 ГГц позволяют подавать на вход осциллографа высокоскоростные цифровые сигналы (только для MSO70000)
• Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
• Встроенный порт Ethernet 10/100 для подключения к локальной сети и видеовыход для вывода изображения на монитор или проектор
• Тестирование на соответствие стандартам высокоскоростных последовательных интерфейсов
• ПО векторного анализа сигналов SignalVu
• Анализ шин памяти DDR

------------------------------------------------
