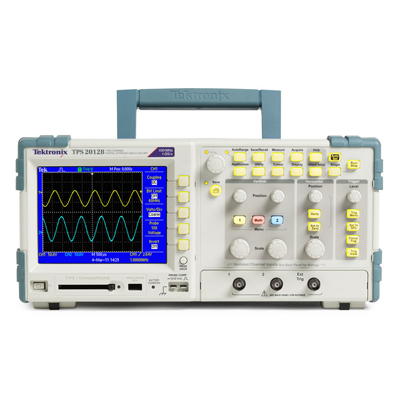

Цифровой осциллограф Tektronix TPS2012B
Госреестр (ГРСИ): не указано
Портативный и разносторонний осциллограф Tektronix TPS2012B идеально подходит для дифференциальных измерений до 30В ср.кв. относительно земли. Совместно с ПО OpenChoice вашими измерения можно будет легко анализировать и документировать.
Прибор оснащён технологией изолированных каналов, позволяющую вам производить и наблюдать точные и безопасные измерения 3-фазных токов и напряжений. Благодаря органам управления, знакомым по аналоговым приборам и подсветке кнопок меню, прибором удобно пользоваться даже в сложных условиях.
Есть встроенная флэш память и возможность использования карт памяти типа 1, объёмом до 1 Гб. БПФ и порт для принтера в стандартной конфигурации. 8 часовая работа с автономным питанием. Аккумуляторы горячей замены позволят вам производить измерения даже во время их замены. Захват высокочастотной информации и редко появляющихся глитчей, с применением технологии выборки в режиме реального времени, отличает этот прибор от других в своём классе.
Особенности и преимущества:
- Опциональное программное обеспечение обладает наиболее широкими возможностями в данной ценовой категории
- Быстрое документирование и анализ измерений с помощью программного обеспечения OpenChoice® или карты памяти CompactFlash®
- Быстрое преобразование Фурье (БПФ) является стандартной функцией для всех моделей
- Расширенные функции запуска для быстрого захвата интересующих событий
- Традиционные органы управления, характерные для аналогового прибора, и многоязычный интерфейс пользователя значительно упрощают работу
- Быстрая настройка и управление с помощью меню автонастройки, автоматического выбора диапазона, памяти сигналов и настроек и встроенной контекстной справочной системы
- Кнопки меню с подсветкой
- 11 видов автоматических измерений для наиболее важных параметров сигнала
Области применения:
- Разработка, ремонт, сервис, наладка силовых промышленных устройств
- Тестирование и разработка автомобильной электрики/электроники
- Обучение
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3дБ) | 0…100 МГц 0…20 МГц при 2 мВ/дел Ограничение полосы пропускания до 20 МГц |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел (шаг 1-2-5) плавная регулировка |
| Погрешность установки (Коткл.) | ±3 % |
| Время нарастания | <3,5 нс |
| Входной импеданс | 1 МОм (±2 %)/(20±3) пФ |
| Макс. входное напряжение | 300В ср. кв., до 1000В с пробником P5120 (в комплект не входит) |
| Режимы работы | Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) |
| Математика | CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4; БПФ |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 5 нс…50 с/дел |
| Погрешность установки Кразв. | ±50 ppm (±0,005 %) |
| Режимы работы | Основной, окно, ZOOM окна, X-Y |
| Синхронизация | |
| Источники синхросигнала | Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5 |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (NTSC, PAL/SECAM), по длительности импульса (33 нс…10 с) |
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума |
| Внешняя синхронизация (1:1) | Чувствительность: 200 мВ (0…100 МГц), 350 мВ (>100 МГц) Уровень: ±1,6В |
| Вход внешней синхронизации | 1 МОм (±2 %)/22 пФ |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 1 ГГЦ |
| Длина записи | 2500 выборок на канал |
| Режимы сбора данных | Выборка, пик. детектор (>12 нс); усреднение (2/16/64/128); накопление; послесвечение |
| Курсорные измерения | |
| Функции | ∆U; ∆T; 1/∆T |
| Автоматические измерения | |
| Функции по вертикали | Макс, мин, пик-пик, среднее, ср. кв. за период |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса |
| Частотомер | |
| Разрешение | 6 разрядов |
| Диапазон измерений | 10 Гц…200 МГц |
| Дополнительные возможности | |
| Интерфейс | RS-232C; Centronics |
| Автоустановка | В/дел, с/дел, параметры синхронизации |
| Режим X-Y | Х – кан 1; Y – кан 2 |
| Память (стандартно) | 8 Мб; возможность расширения до 1 Гб (карта не входит в комплект) |
| Входы | Развязанные входы (изолированные) |
| Общие данные | |
| ЖК-дисплей | 8 × 10 дел (разрешение 320 х 240) |
| Напряжение питания | 120…240 В (±10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры | 324 х 151 х 125 мм |
| Масса (с 1 батареей) | 3,2 кг |
