Цифровой осциллограф Tektronix TPS2014B
Госреестр (ГРСИ): не указано
Осциллограф Tektronix TPS2014B обладает широким спектром возможностей, а так же хорошо знакомыми в обращении функциями управления и меню. Технология IsolatedChannel™ обеспечивает изоляцию от земли и между каналами, что снижает вероятность повреждения исследуемых цепей во время измерения.
Входящая в стандартную конфигурацию система автономного питания делает их удобными для применения в полевых условиях. Опциональное ПО включает все расрпостраненные виды измерений для работы с силовыми электронными устройствами, ускоряя диагностику и анализ их характеристик.
Особенности и преимущества:
- Автоматическая настройка
- Упрощенная настройка, контекстно справочная система и кнопки меню с подсветкой
- Built-in I/O Встроенный I/O интерфейс и интегрированная память and Integrated Mass Storage
- 11 автоматических измерений, БПФ и расширенные функции запуска
- Вход внешнего запуска с гальванической развязкой
- Цветной дисплей (1/4 VGA ЖКД)
- Портативный; вес всего 6 фунтов (без батарей)

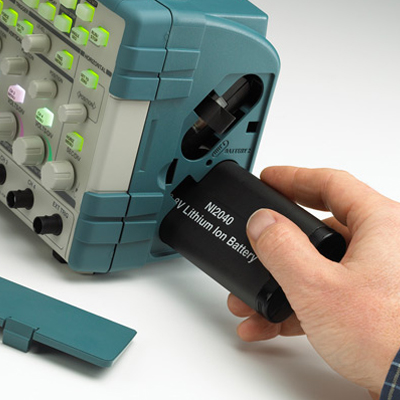

- 8 часов непрерывной работы от аккумуляторной батареи, одна батарея в комплекте, вторая опционально
- Память настроек и форм сигнала
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3дБ) | 0…100 МГц 0…20 МГц при 2 мВ/дел Ограничение полосы пропускания до 20 МГц |
| Коэф. отклонения (Коткл.) | 2мВ/дел…5В/дел (шаг 1-2-5) плавная регулировка |
| Погрешность установки (Коткл.) | ±3 % |
| Время нарастания | <3,5 нс |
| Входной импеданс | 1 МОм (±2 %)/(20±3) пФ |
| Макс. входное напряжение | 300В ср. кв., до 1000В с пробником P5120 (в комплект не входит) |
| Режимы работы | Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) |
| Математика | CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4; БПФ |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 5 нс…50 с/дел |
| Погрешность установки Кразв. | ±50 ppm (±0,005 %) |
| Режимы работы | Основной, окно, ZOOM окна, X-Y |
| Синхронизация | |
| Источники синхросигнала | Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5 |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ ( NTSC, PAL/SECAM), по длительности импульса (33 нс…10 с) |
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума |
| Внешняя синхронизация (1:1) | Чувствительность: 200 мВ (0…100 МГц), 350 мВ (>100 МГц) Уровень: ±1,6В |
| Вход внешней синхронизации | 1 МОм (±2 %)/22 пФ |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 1 ГГЦ |
| Длина записи | 2500 выборок на канал |
| Режимы сбора данных | Выборка, пик. детектор (>12 нс); усреднение (2/16/64/128); накопление; послесвечение |
| Курсорные измерения | |
| Функции | ∆U; ∆T; 1/∆T |
| Автоматические измерения | |
| Функции по вертикали | Макс, мин, пик-пик, среднее, ср. кв. за период |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса |
| Частотомер | |
| Разрешение | 6 разрядов |
| Диапазон измерений | 10 Гц…200 МГц |
| Дополнительные возможности | |
| Интерфейс | RS-232C; Centronics |
| Автоустановка | В/дел, с/дел, параметры синхронизации |
| Режим X-Y | Х – кан 1; Y – кан 2 |
| Память (стандартно) | 8 Мб; возможность расширения до 1 Гб (карта не входит в комплект) |
| Входы | Развязанные входы (изолированные) |
| Общие данные | |
| ЖК-дисплей | 8 × 10 дел (разрешение 320 х 240) |
| Напряжение питания | 120…240 В (±10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры | 324 х 151 х 125 мм |
| Масса ( с 1 батареей ) | 3,2 кг |
