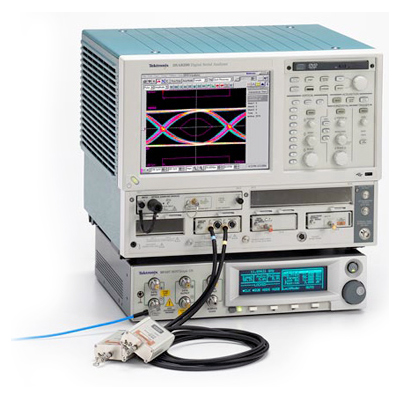

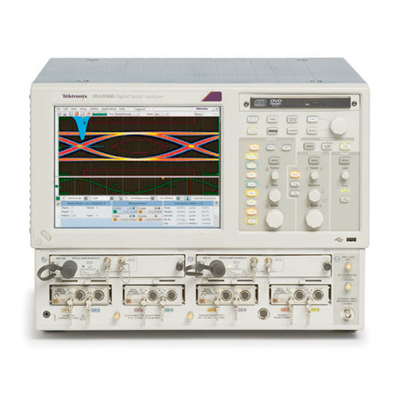

Цифровой стробоскопический осциллограф DSA8300 (снят с производства)

Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.



Возможности и преимущества:

Высокая точность захвата сигналов:

• Очень низкое значение джиттера генератора развертки
  • 425 фс (типовое значение) на 8 одновременно работающих каналах захвата
• Высочайшее в отрасли разрешение по вертикали — 16-битный аналого-цифровой преобразователь (АЦП)
  • Электрическое разрешение:
  • Оптическое разрешение зависит от динамического диапазона оптического модуля – от

Гибкая конфигурация:

• Осциллограф DSA8300 поддерживает до 8 одновременно работающих каналов захвата
• Широкий выбор оптических, электрических и вспомогательных модулей может удовлетворить любые требования при проведении испытаний
• Оптические модули
  • Интегрируемые оптические модули, поддерживающие весь ряд стандартных скоростей передачи данных по оптическому каналу от 155 Мбит/с до 100битГбит/с
  • Сертифицированные оптические эталонные приемники удовлетворяют специальным требованиям при тестировании на соответствие стандартам
  • Оптическая полоса пропускания до >80 ГГц
  • Высокая оптическая чувствительность, низкие шумы и широкий динамический диапазон оптических модулей захвата позволяют проводить точное тестирование и измерение параметров стандартов ближней и дальней оптической связи
  • Восстановление тактовой частоты со встроенной калибровкой – не требуется ручной калибровки для компенсации потерь сигнала данных
  • Калиброванные измерения коэффициента экстинкции гарантируют воспроизводимость с точностью до 0,5 дБ для всех модулей систем с такой опцией заводской калибровки
• Электрические модули
• • Полоса пропускания до 70 ГГц>
  • Низкий уровень шумов измерительной головки (280 мкВ на 20 ГГц, 450 мкВ на 60 ГГц, типовые значения)
  • Возможность выбора полосы пропускания*¹ позволяет пользователю достичь компромисса между полосой пропускания и уровнем шума для получения оптимальных параметров захвата данных

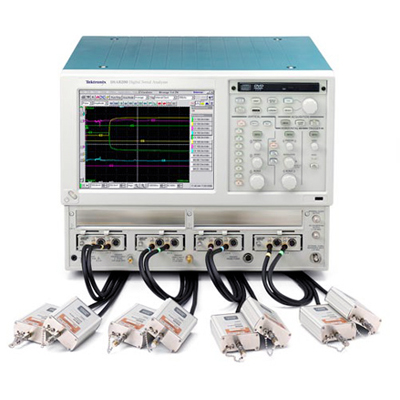

  • Выносные измерительные головки*² с удлинительными кабелями обеспечивают минимальное затухание сигнала за счет того, что головка располагается вблизи тестируемого устройства
  • В прибор встроен один из лучших в мире рефлектометров (TDR) с типовым шагом по времени, равным 10 пс. Он поддерживает поиск отклонений импеданса и измерение S-параметров в широком динамическом диапазоне и полосе частот до 50 ГГц

Анализ:

• Возможности стандартного анализа
  • Полный набор более чем 120 автоматизированных измерений импульсных сигналов и сигналов типа NRZ, RZ
  • Автоматизированное тестирование по маске в соответствии с более чем 80 промышленными стандартными масками. Для поддержки вновь появившихся стандартов в DSA8300 можно импортировать новые маски. Пользователь может создать собственные маски для автоматизированного тестирования
  • Построение вертикальных и горизонтальных гистограмм для статистического анализа захваченных сигналов
  • Вертикальные, горизонтальные и точечные измерительные курсоры
• Базовая и расширенная версии программного обеспечения 80SJNB позволяют провести анализ джиттера, шума, коэффициента битовых ошибок (BER) и последовательных каналов передачи данных
• Опциональное программное обеспечение IConnect^® позволяет выполнять расширенный анализ TDR, измерения S-параметров, извлекать параметры моделей и моделировать последовательные каналы

Высокая производительность испытаний:

• Высокая скорость захвата – до 300 кВыб/с
• Эффективный интерфейс программирования (IEEE-488, Ethernet, или доступ к локальному процессору) обеспечивает высокую производительность испытаний
•

*1 С модулями 80E07B, 80E08B, 80E09B, 80E10B, 80E11 и 80E11X1.

*2 Только 80E07B, 80E08B, 80E09B и 80E10B.

Области применения:

• Разработка и проверка компонентов и систем для телекоммуникационной отрасли
• Производство и тестирование на соответствие стандартам ITU/ANSI/IEEE/SONET/SDH
• Точные, истинно дифференциальные измерения отраженного сигнала во временной области (TDR)
• Измерение импеданса и анализ сигналов последовательных шин, включая измерение S-параметров
• Расширенный анализ джиттера, шума и коэффициента битовых ошибок (BER)
• Моделирование канала и глазковой диаграммы, создание моделей SPICE по результатам измерений

------------------------------------------------
